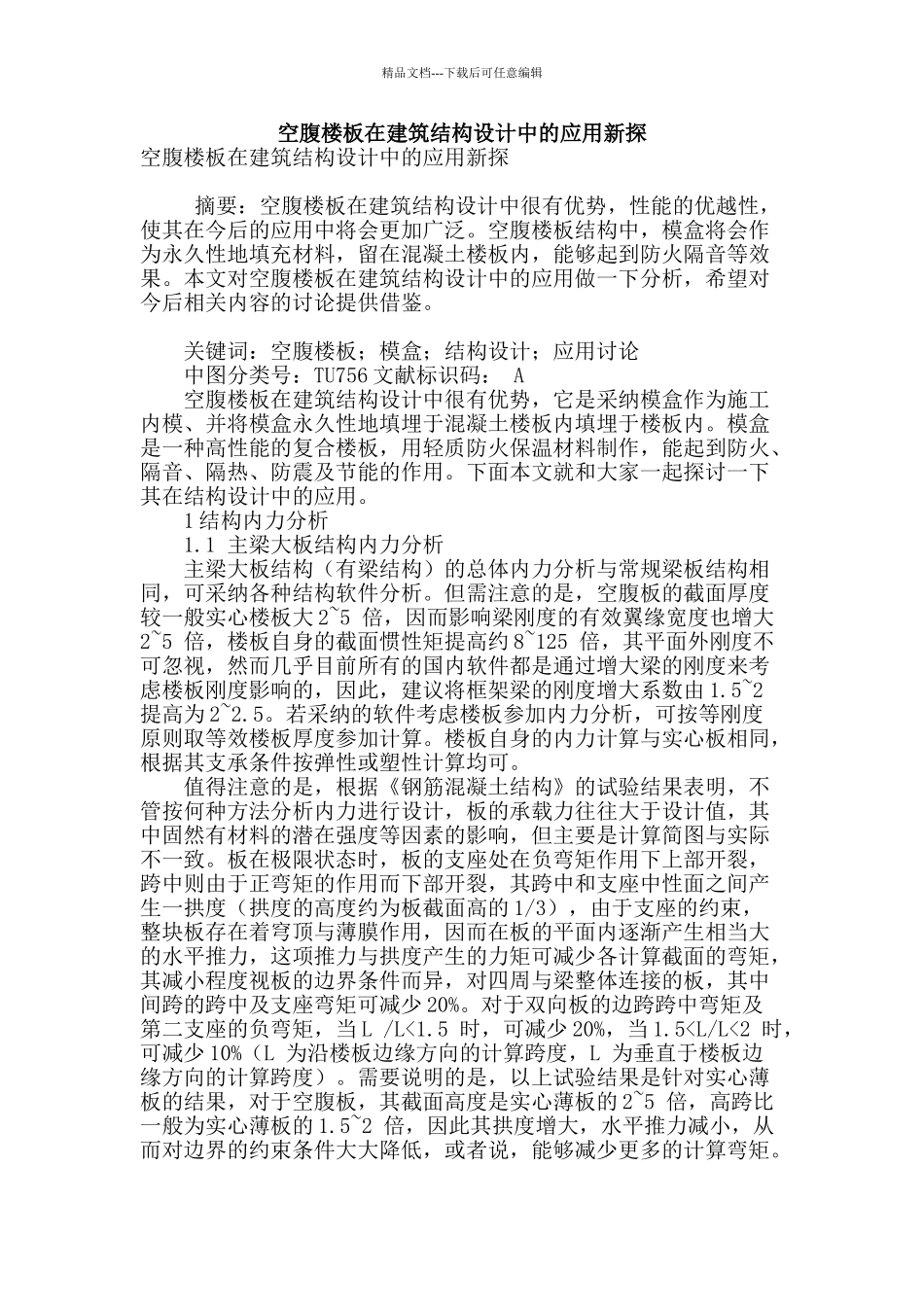

空腹楼板在建筑结构设计中的应用新探_第1页
1/3

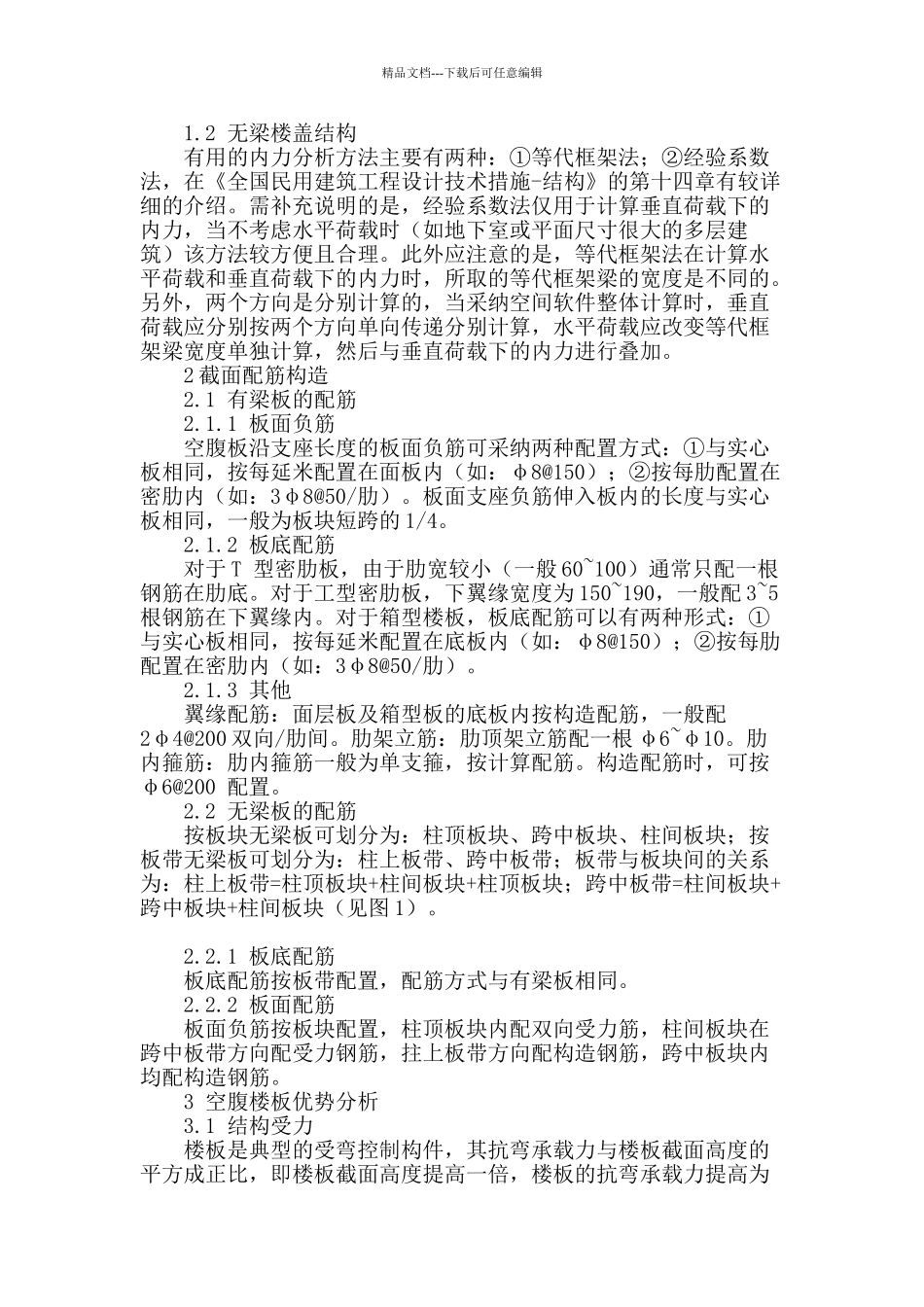

空腹楼板在建筑结构设计中的应用新探_第2页
2/3

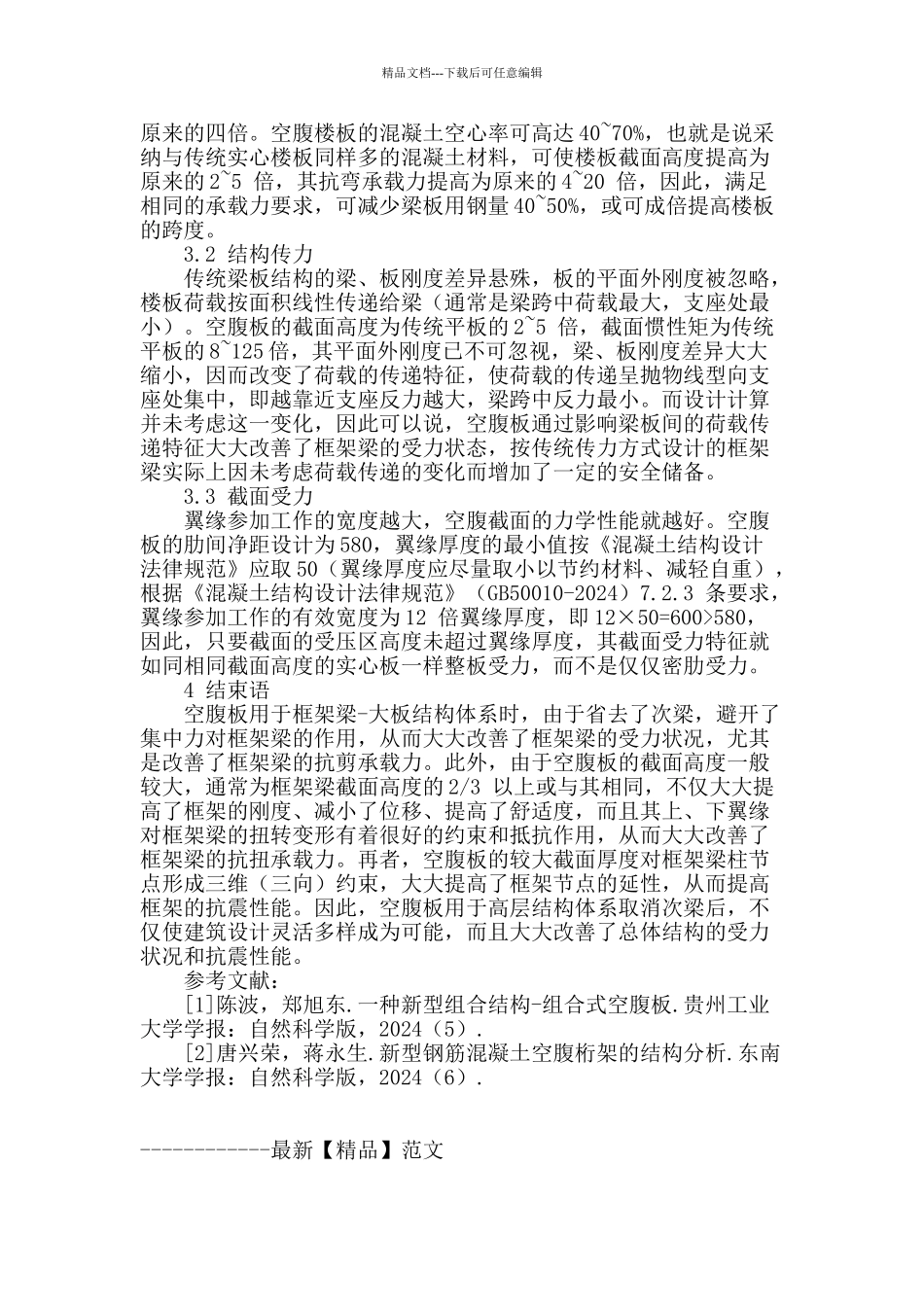

空腹楼板在建筑结构设计中的应用新探_第3页
3/3
精品文档---下载后可任意编辑空腹楼板在建筑结构设计中的应用新探空腹楼板在建筑结构设计中的应用新探 摘要:空腹楼板在建筑结构设计中很有优势,性能的优越性,使其在今后的应用中将会更加广泛。空腹楼板结构中,模盒将会作为永久性地填充材料,留在混凝土楼板内,能够起到防火隔音等效果。本文对空腹楼板在建筑结构设计中的应用做一下分析,希望对今后相关内容的讨论提供借鉴。 关键词:空腹楼板;模盒;结构设计;应用讨论 中图分类号:TU756 文献标识码: A 空腹楼板在建筑结构设计中很有优势,它是采纳模盒作为施工内模、并将模盒永久性地填埋于混凝土楼板内填埋于楼板内。模盒是一种高性能的复合楼板,用轻质防火保温材料制作,能起到防火、隔音、隔热、防震及节能的作用。下面本文就和大家一起探讨一下其在结构设计中的应用。 1 结构内力分析 1.1 主梁大板结构内力分析 主梁大板结构(有梁结构)的总体内力分析与常规梁板结构相同,可采纳各种结构软件分析。但需注意的是,空腹板的截面厚度较一般实心楼板大 2~5 倍,因而影响梁刚度的有效翼缘宽度也增大2~5 倍,楼板自身的截面惯性矩提高约 8~125 倍,其平面外刚度不可忽视,然而几乎目前所有的国内软件都是通过增大梁的刚度来考虑楼板刚度影响的,因此,建议将框架梁的刚度增大系数由 1.5~2 提高为 2~2.5。若采纳的软件考虑楼板参加内力分析,可按等刚度原则取等效楼板厚度参加计算。楼板自身的内力计算与实心板相同,根据其支承条件按弹性或塑性计算均可。 值得注意的是,根据《钢筋混凝土结构》的试验结果表明,不管按何种方法分析内力进行设计,板的承载力往往大于设计值,其中固然有材料的潜在强度等因素的影响,但主要是计算简图与实际不一致。板在极限状态时,板的支座处在负弯矩作用下上部开裂,跨中则由于正弯矩的作用而下部开裂,其跨中和支座中性面之间产生一拱度(拱度的高度约为板截面高的 1/3),由于支座的约束,整块板存在着穹顶与薄膜作用,因而在板的平面内逐渐产生相当大的水平推力,这项推力与拱度产生的力矩可减少各计算截面的弯矩,其减小程度视板的边界条件而异,对四周与梁整体连接的板,其中间跨的跨中及支座弯矩可减少 20%。对于双向板的边跨跨中弯矩及第二支座的负弯矩,当 L /L<1.5 时,可减少 20%,当 1.5
