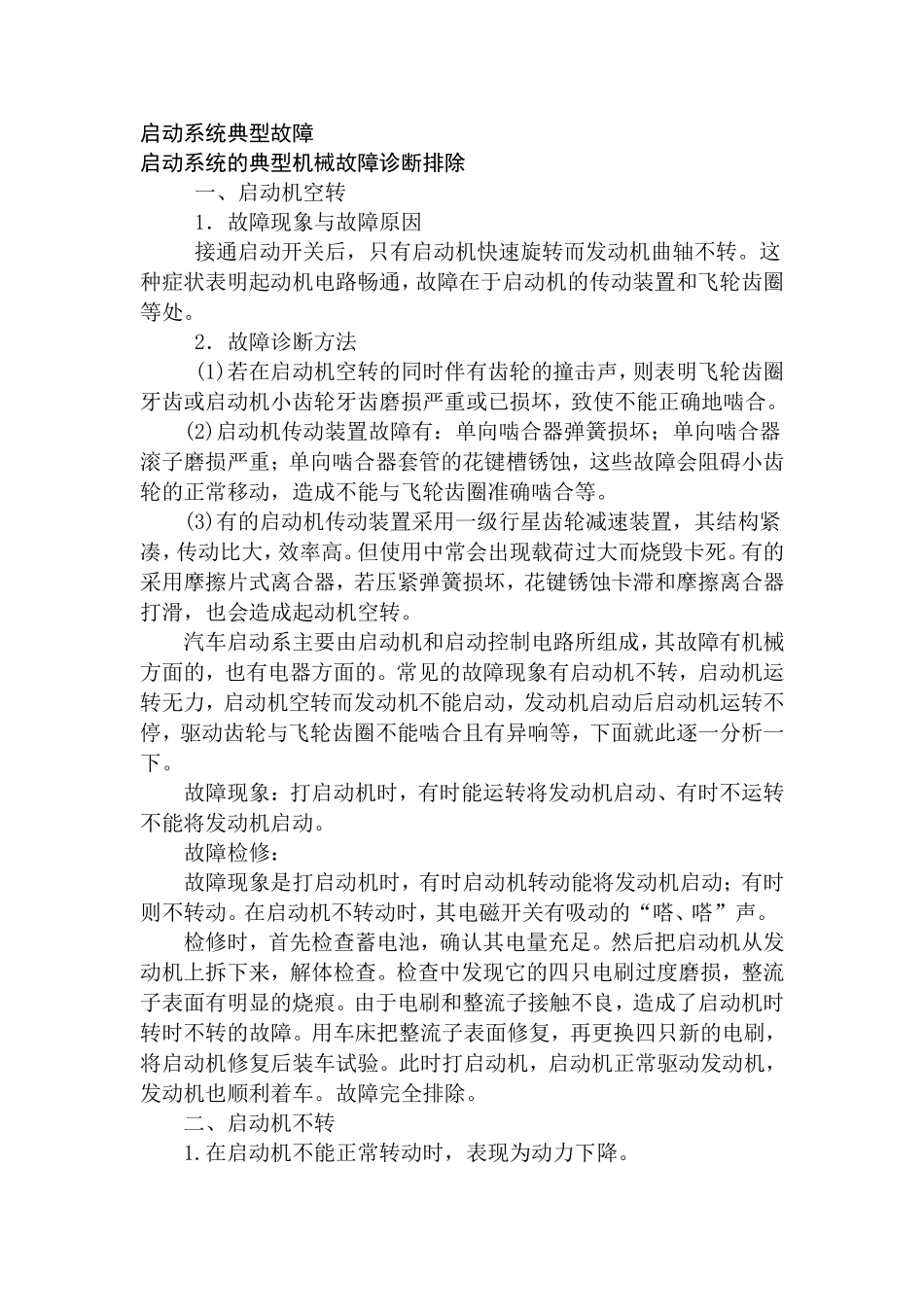

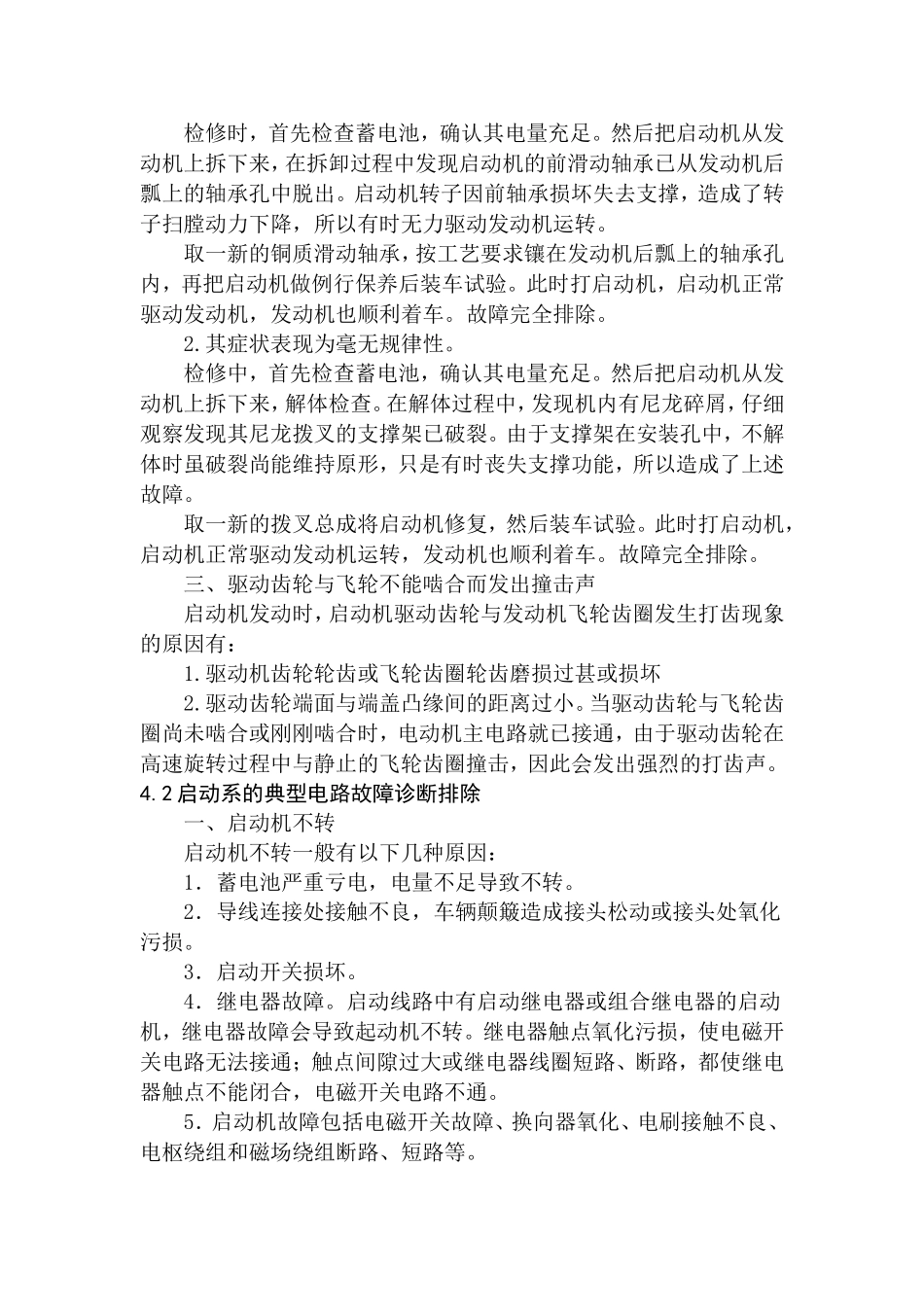

启动系统典型故障启动系统的典型机械故障诊断排除一、启动机空转1．故障现象与故障原因接通启动开关后，只有启动机快速旋转而发动机曲轴不转。这种症状表明起动机电路畅通，故障在于启动机的传动装置和飞轮齿圈等处。2．故障诊断方法(1)若在启动机空转的同时伴有齿轮的撞击声，则表明飞轮齿圈牙齿或启动机小齿轮牙齿磨损严重或已损坏，致使不能正确地啮合。(2)启动机传动装置故障有：单向啮合器弹簧损坏；单向啮合器滚子磨损严重；单向啮合器套管的花键槽锈蚀，这些故障会阻碍小齿轮的正常移动，造成不能与飞轮齿圈准确啮合等。(3)有的启动机传动装置采用一级行星齿轮减速装置，其结构紧凑，传动比大，效率高。但使用中常会出现载荷过大而烧毁卡死。有的采用摩擦片式离合器，若压紧弹簧损坏，花键锈蚀卡滞和摩擦离合器打滑，也会造成起动机空转。汽车启动系主要由启动机和启动控制电路所组成，其故障有机械方面的，也有电器方面的。常见的故障现象有启动机不转，启动机运转无力，启动机空转而发动机不能启动，发动机启动后启动机运转不停，驱动齿轮与飞轮齿圈不能啮合且有异响等，下面就此逐一分析一下。故障现象：打启动机时，有时能运转将发动机启动、有时不运转不能将发动机启动。故障检修：故障现象是打启动机时，有时启动机转动能将发动机启动；有时则不转动。在启动机不转动时，其电磁开关有吸动的“嗒、嗒”声。检修时，首先检查蓄电池，确认其电量充足。然后把启动机从发动机上拆下来，解体检查。检查中发现它的四只电刷过度磨损，整流子表面有明显的烧痕。由于电刷和整流子接触不良，造成了启动机时转时不转的故障。用车床把整流子表面修复，再更换四只新的电刷，将启动机修复后装车试验。此时打启动机，启动机正常驱动发动机，发动机也顺利着车。故障完全排除。二、启动机不转1.在启动机不能正常转动时，表现为动力下降。检修时，首先检查蓄电池，确认其电量充足。然后把启动机从发动机上拆下来，在拆卸过程中发现启动机的前滑动轴承已从发动机后瓢上的轴承孔中脱出。启动机转子因前轴承损坏失去支撑，造成了转子扫膛动力下降，所以有时无力驱动发动机运转。取一新的铜质滑动轴承，按工艺要求镶在发动机后瓢上的轴承孔内，再把启动机做例行保养后装车试验。此时打启动机，启动机正常驱动发动机，发动机也顺利着车。故障完全排除。2.其症状表现为毫无规律性。检修中，首先检查蓄电池，确认其电量充足。然后把启动机从发动机上拆下来，解体检查。在解体过程中，发现机内有尼龙碎屑，仔细观察发现其尼龙拨叉的支撑架已破裂。由于支撑架在安装孔中，不解体时虽破裂尚能维持原形，只是有时丧失支撑功能，所以造成了上述故障。取一新的拨叉总成将启动机修复，然后装车试验。此时打启动机，启动机正常驱动发动机运转，发动机也顺利着车。故障完全排除。三、驱动齿轮与飞轮不能啮合而发出撞击声启动机发动时，启动机驱动齿轮与发动机飞轮齿圈发生打齿现象的原因有：1.驱动机齿轮轮齿或飞轮齿圈轮齿磨损过甚或损坏2.驱动齿轮端面与端盖凸缘间的距离过小。当驱动齿轮与飞轮齿圈尚未啮合或刚刚啮合时，电动机主电路就已接通，由于驱动齿轮在高速旋转过程中与静止的飞轮齿圈撞击，因此会发出强烈的打齿声。4.2启动系的典型电路故障诊断排除一、启动机不转启动机不转一般有以下几种原因：1．蓄电池严重亏电，电量不足导致不转。2．导线连接处接触不良，车辆颠簸造成接头松动或接头处氧化污损。3．启动开关损坏。4．继电器故障。启动线路中有启动继电器或组合继电器的启动机，继电器故障会导致起动机不转。继电器触点氧化污损，使电磁开关电路无法接通；触点间隙过大或继电器线圈短路、断路，都使继电器触点不能闭合，电磁开关电路不通。5．启动机故障包括电磁开关故障、换向器氧化、电刷接触不良、电枢绕组和磁场绕组断路、短路等。电磁开关的故障主要是由于受强电流的作用，使触点氧化，造成接触不良。电动机的故障使其内部无法形成完整的回路，因此起动机不转。6.在启动机不运转时，电磁开关也没有“嗒、嗒”的吸合声。检修时，首先检查蓄电池，确认其电量充足。在机舱内蓄电池右侧...
