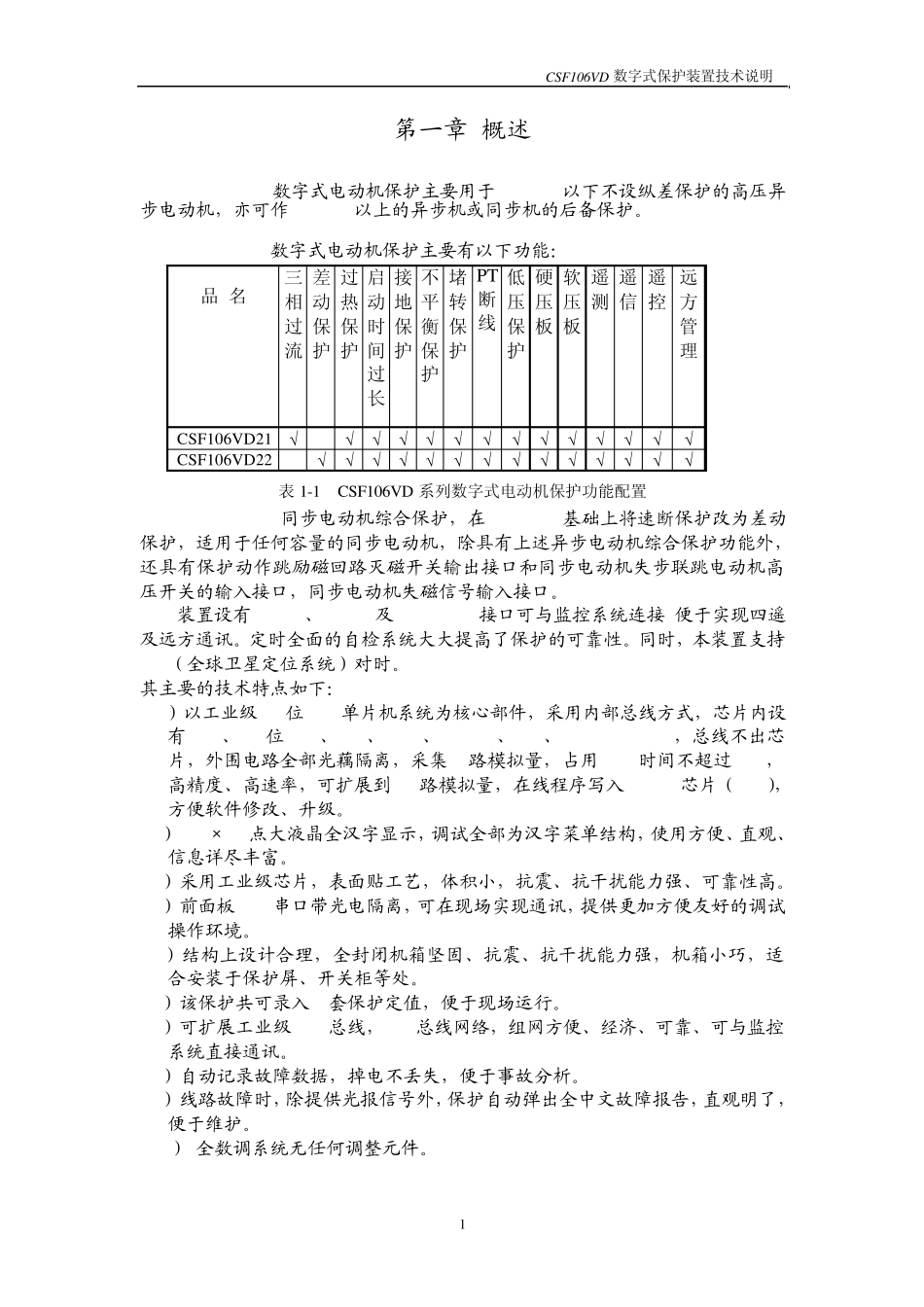

CSF106VD 数字式保护装置技术说明 1 第一章 概述 CSF106VD21数字式电动机保护主要用于 2000kW以下不设纵差保护的高压异步电动机，亦可作 2000kW以上的异步机或同步机的后备保护。 CSF106VD21数字式电动机保护主要有以下功能： 品 名 三相 过流 差动保护 过热保护 启动 时 间 过长 接地保护 不平衡保护 堵转保护 PT 断线 低 压保护 硬压 板 软压板 遥测 遥信 遥控 远方管理 CSF106VD21               CSF106VD22               表 1-1 CSF106VD 系列数字式电动机保护功能配置 CSF106VD22同步电动机综合保护，在 CSFVD21基础上将速断保护改为差动保护，适用于任何容量的同步电动机，除具有上述异步电动机综合保护功能外，还具有保护动作跳励磁回路灭磁开关输出接口和同步电动机失步联跳电动机高压开关的输入接口，同步电动机失磁信号输入接口。 装置设有 RS232、RS485及 LONWORKS接口可与监控系统连接,便于实现四遥及远方通讯。定时全面的自检系统大大提高了保护的可靠性。同时，本装置支持GPS（全球卫星定位系统）对时。 其主要的技术特点如下： 1）以工业级 32位 MPU单片机系统为核心部件，采用内部总线方式，芯片内设有 ADC、32位 CPU、QSM、SRAM、TPURAM、TPU、FLASH EEPROM，总线不出芯片，外围电路全部光藕隔离，采集8路模拟量，占用 CPU时间不超过1us，高精度、高速率，可扩展到16路模拟量，在线程序写入 FLASH芯片（ISP），方便软件修改、升级。 2）128×64点大液晶全汉字显示，调试全部为汉字菜单结构，使用方便、直观、信息详尽丰富。 3）采用工业级芯片，表面贴工艺，体积小，抗震、抗干扰能力强、可靠性高。 4）前面板 232串口带光电隔离，可在现场实现通讯，提供更加方便友好的调试操作环境。 5）结构上设计合理，全封闭机箱坚固、抗震、抗干扰能力强，机箱小巧，适合安装于保护屏、开关柜等处。 6）该保护共可录入 4套保护定值，便于现场运行。 7）可扩展工业级 CAN总线，LON总线网络，组网方便、经济、可靠、可与监控系统直接通讯。 8）自动记录故障数据，掉电不丢失，便于事故分析。 9）线路故障时，除提供光报信号外，保护自动弹出全中文故障报告，直观明了，便于维护。 10） 全数调系统无任何调整元件。 CSF106VD 数字式保护装置技术说明 2 第二章 技术参数 2.1 ...
