学生宿舍楼设计

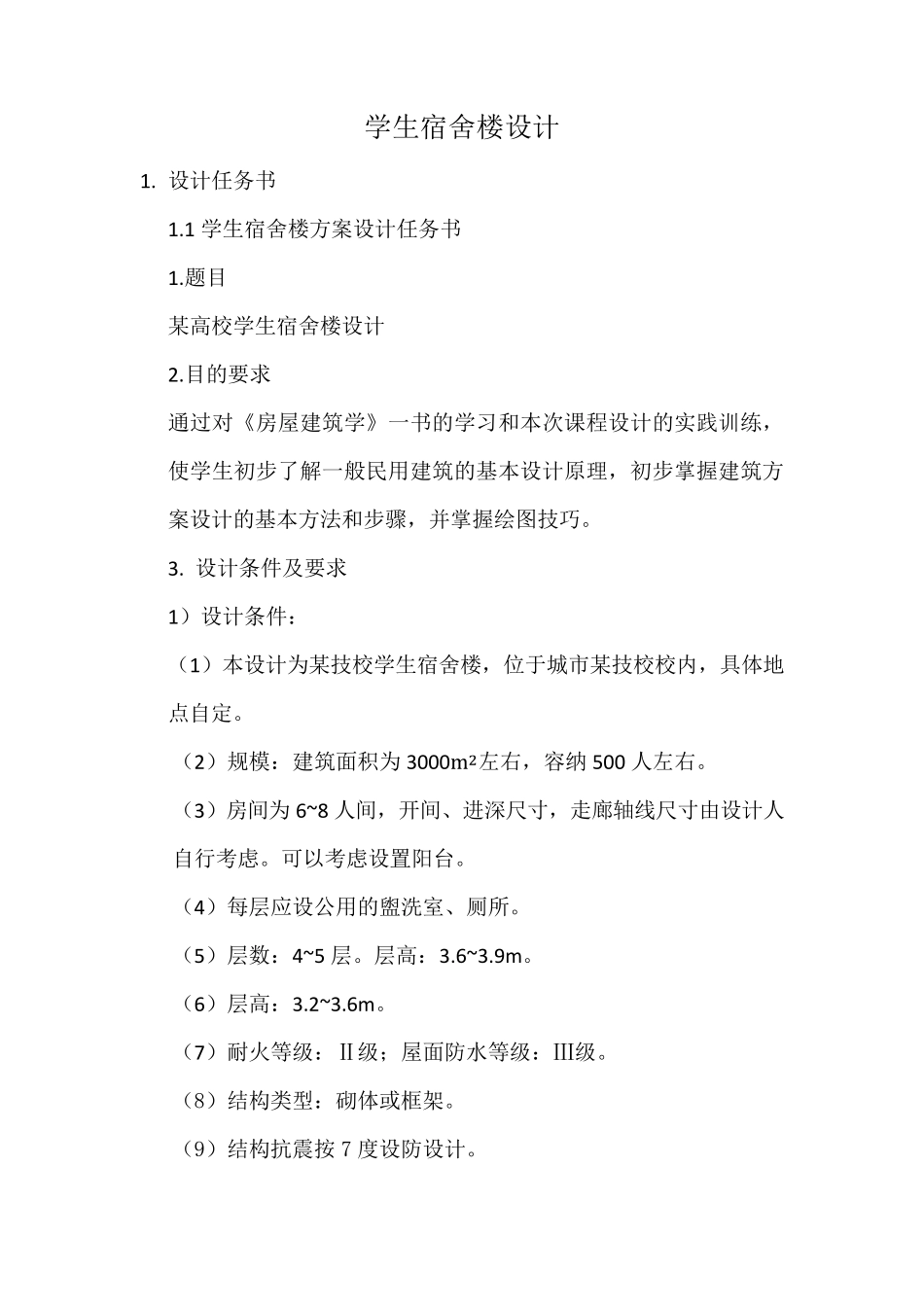

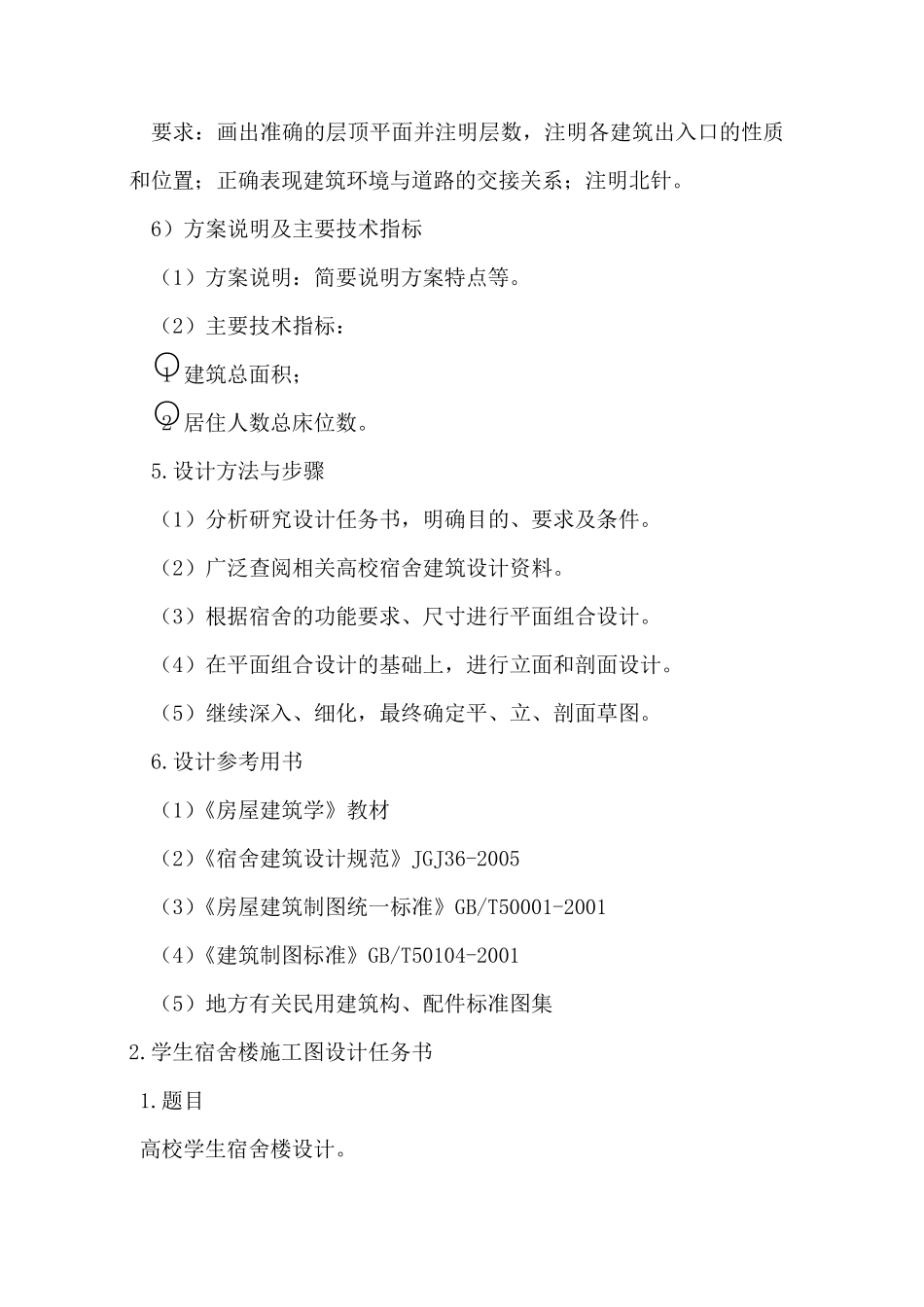

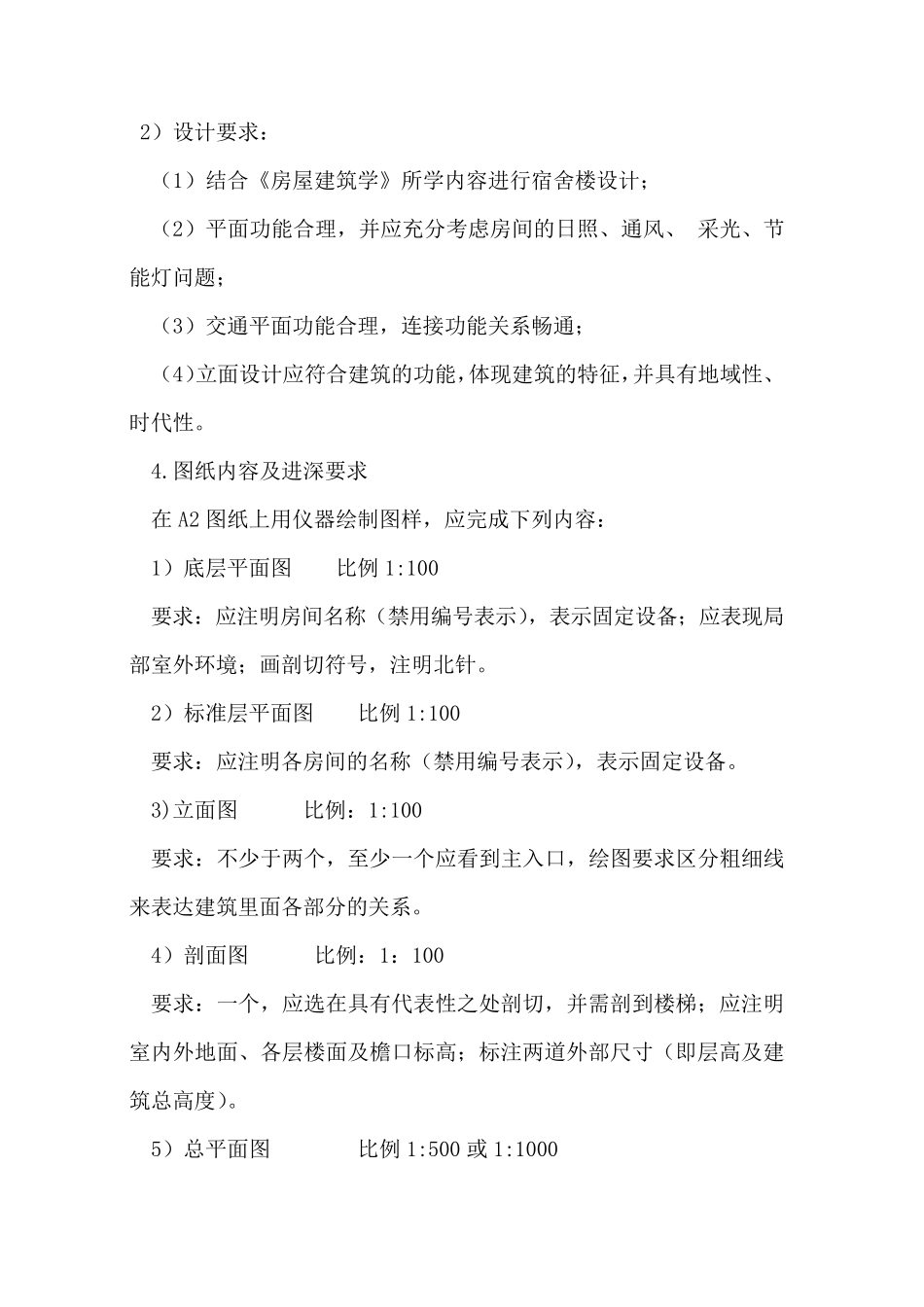

学生宿舍楼设计 1. 设计任务书 1.1 学生宿舍楼方案设计任务书 1.题目 某高校学生宿舍楼设计 2.目的要求 通过对《房屋建筑学》一书的学习和本次课程设计的实践训练，使学生初步了解一般民用建筑的基本设计原理，初步掌握建筑方案设计的基本方法和步骤，并掌握绘图技巧。 3. 设计条件及要求 1）设计条件： （1）本设计为某技校学生宿舍楼，位于城市某技校校内，具体地点自定。 （2）规模：建筑面积为3000m 2左右，容纳500 人左右。 （3）房间为6~8 人间，开间、进深尺寸，走廊轴线尺寸由设计人自行考虑。可以考虑设置阳台。 （4）每层应设公用的盥洗室、厕所。 （5）层数：4~5 层。层高：3.6~3.9m。 （6）层高：3.2~3.6m。 （7）耐火等级：Ⅱ级；屋面防水等级：Ⅲ级。 （8）结构类型：砌体或框架。 （9）结构抗震按 7 度设防设计。 2）设计要求： （1）结合《房屋建筑学》所学内容进行宿舍楼设计； （2）平面功能合理，并应充分考虑房间的日照、通风、 采光、节能灯问题； （3）交通平面功能合理，连接功能关系畅通； （4）立面设计应符合建筑的功能，体现建筑的特征，并具有地域性、时代性。 4.图纸内容及进深要求 在 A2 图纸上用仪器绘制图样，应完成下列内容： 1）底层平面图 比例 1:100 要求：应注明房间名称（禁用编号表示），表示固定设备；应表现局部室外环境；画剖切符号，注明北针。 2）标准层平面图 比例 1:100 要求：应注明各房间的名称（禁用编号表示），表示固定设备。 3)立面图 比例：1:100 要求：不少于两个，至少一个应看到主入口，绘图要求区分粗细线来表达建筑里面各部分的关系。 4）剖面图 比例：1：100 要求：一个，应选在具有代表性之处剖切，并需剖到楼梯；应注明室内外地面、各层楼面及檐口标高；标注两道外部尺寸（即层高及建筑总高度）。 5）总平面图 比例 1:500 或 1:1000 要求：画出准确的层顶平面并注明层数，注明各建筑出入口的性质和位置；正确表现建筑环境与道路的交接关系；注明北针。 6）方案说明及主要技术指标 （1）方案说明：简要说明方案特点等。 （2）主要技术指标： ○1 建筑总面积； ○2 居住人数总床位数。 5.设计方法与步骤 （1）分析研究设计任务书，明确目的、要求及条件。 （2）广泛查阅相关高校宿舍建筑设计资料。 （3）根据宿舍的功能要求、尺寸进行平面组合设计。 （4）在平面组合设计的基础上，进行立面和剖面设计。 （5）...
