安全标志大全图片GB28942008

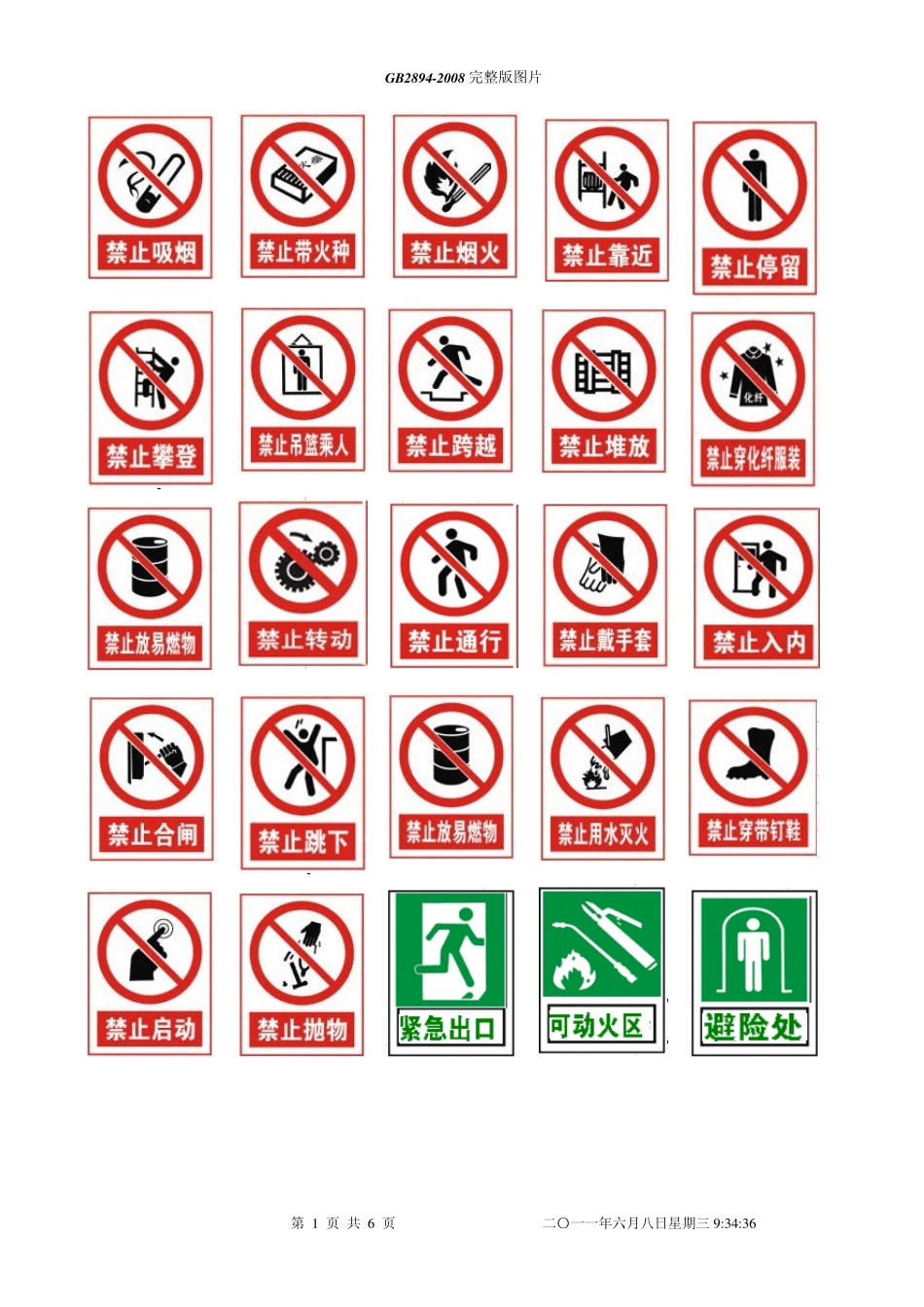

安全标志大全图片GB28942008_第1页
1/6

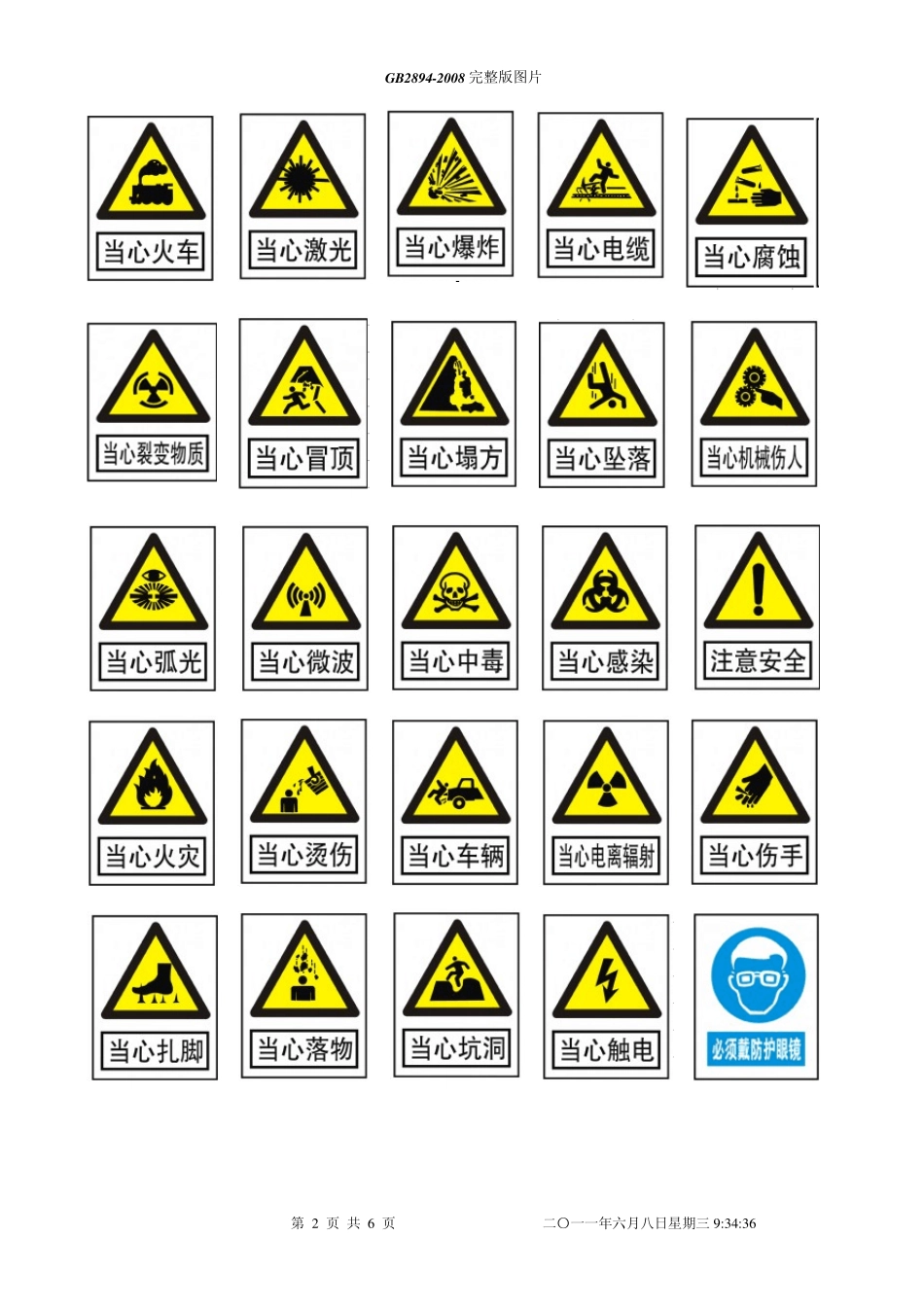

安全标志大全图片GB28942008_第2页
2/6

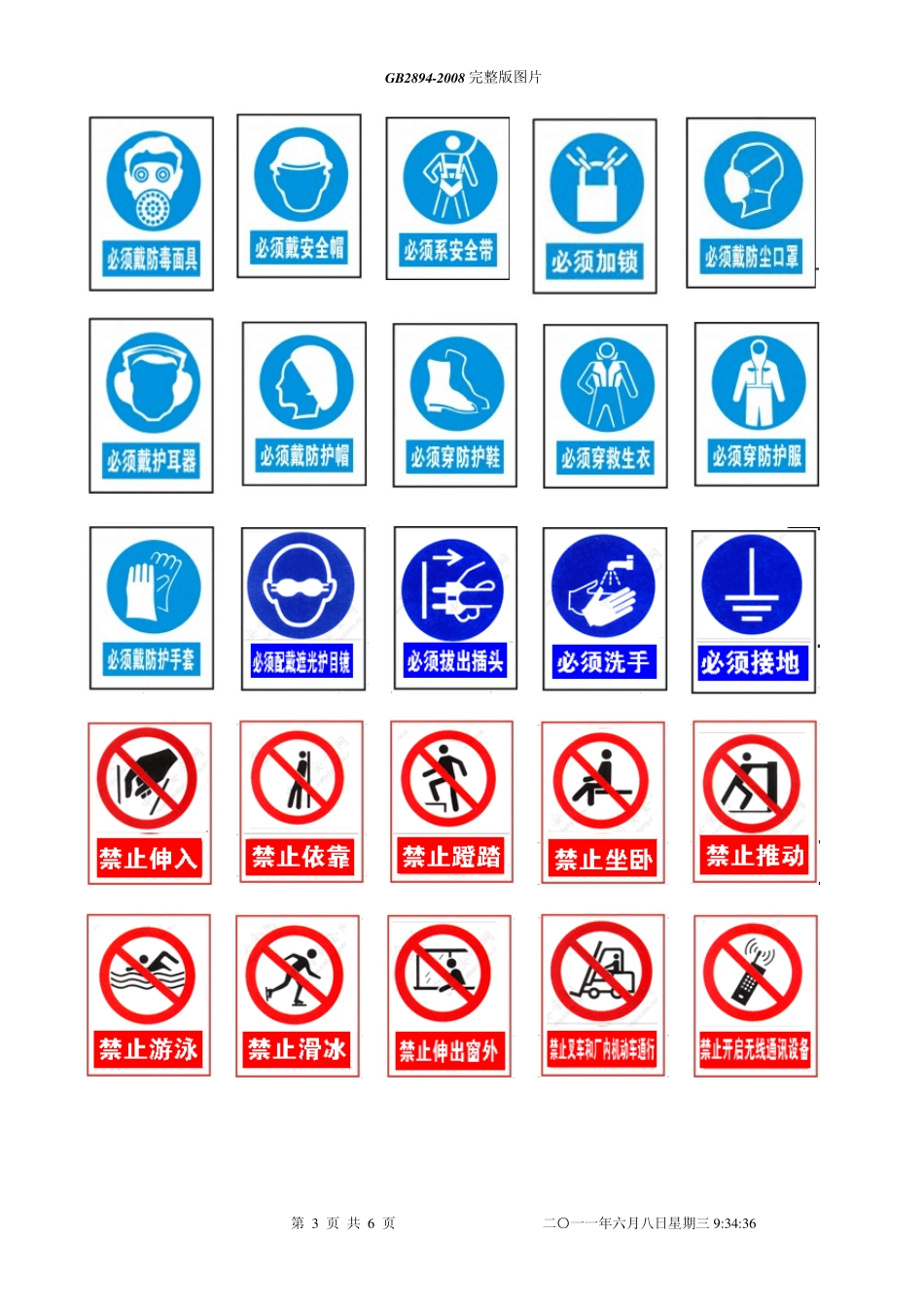

安全标志大全图片GB28942008_第3页
3/6
GB2894-2008 完整版图片 第 1 页 共 6 页 二〇一一年六月八日星期三 9:34:36 GB2894-2008 完整版图片 第 2 页 共 6 页 二〇一一年六月八日星期三 9:34:36 GB2894-2008 完整版图片 第 3 页 共 6 页 二〇一一年六月八日星期三 9:34:36 GB2894-2008 完整版图片 第 4 页 共 6 页 二〇一一年六月八日星期三 9:34:36 GB2894-2008 完整版图片 第 5 页 共 6 页 二〇一一年六月八日星期三 9:34:36 ——新增加了 38个图形符号:17禁止叉车和厂内机动车辆通行、禁止推动、禁止伸出窗外、禁止倚靠、禁止坐卧、禁止蹬踏、禁止伸入、禁止开启无线移动通讯设备、禁止携带金属物或手表、禁止佩戴心脏起搏器者靠近标志、禁止植入金属材料者靠近、禁止游泳、禁止滑冰、禁止携带武器及仿真武器、禁止携带托运易燃及易爆物品、禁止携带托运毒物品及有害液体、禁止携带托运放射性及磁性物品、12当心自动启动、当心碰头、当心挤压、当心夹手、当心有犬、当心高温表面、当心低温、当心磁场、当心叉车、当心跌落、当心落水、当心缝隙、4必须配戴遮光护目镜、必须洗手、必须接地、必须拔出插头、5应急避难场所、击碎板面、急救点、应急电话、紧急医疗站; ——对5个图形符号进行了修改:禁止触摸、禁止饮用、当心吊物、当心障碍物、当心滑倒; ——减少1个图形符号:当心瓦斯; 图 1.禁止标志的基本形式 外径d1=0.025L; 内径d2=0.800d1; 斜杠宽c=0.080d1; 斜杠与水平线的夹角a=45°; L为观察距离 GB2894-2008 完整版图片 第 6 页 共 6 页 二〇一一年六月八日星期三 9:34:36 4.2.2 警告标志基本型式的参数: 外边 a1=0.034L; 内边 a2=0.700a1; 边框外角圆弧半 r径=0.080a2; 指示标志的基本形式 4.3.2 指令标志基本型式的参数: 直径 d=0.025L; L为观察距离
