安川变频器的调试及参数设置表(齐全)

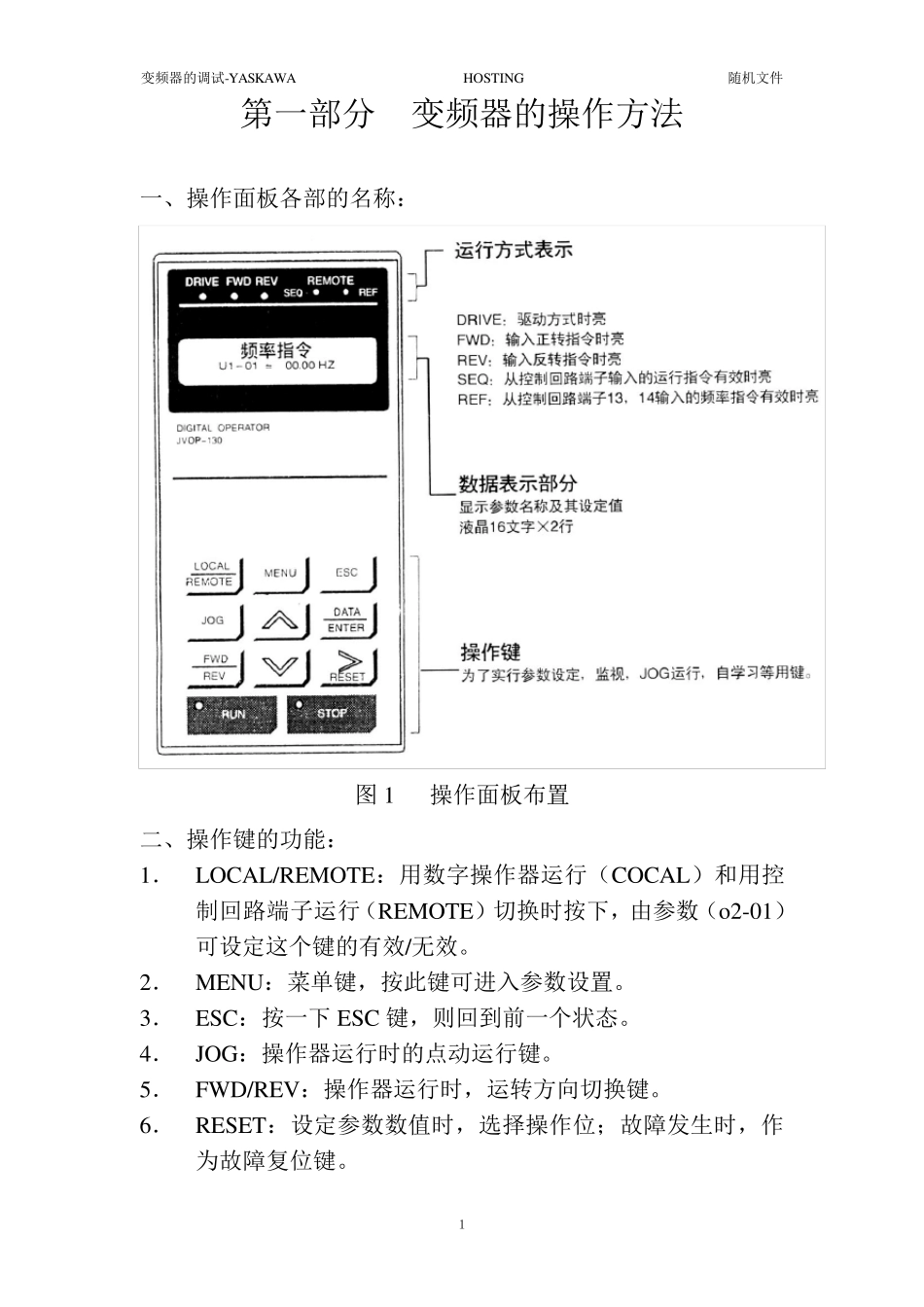

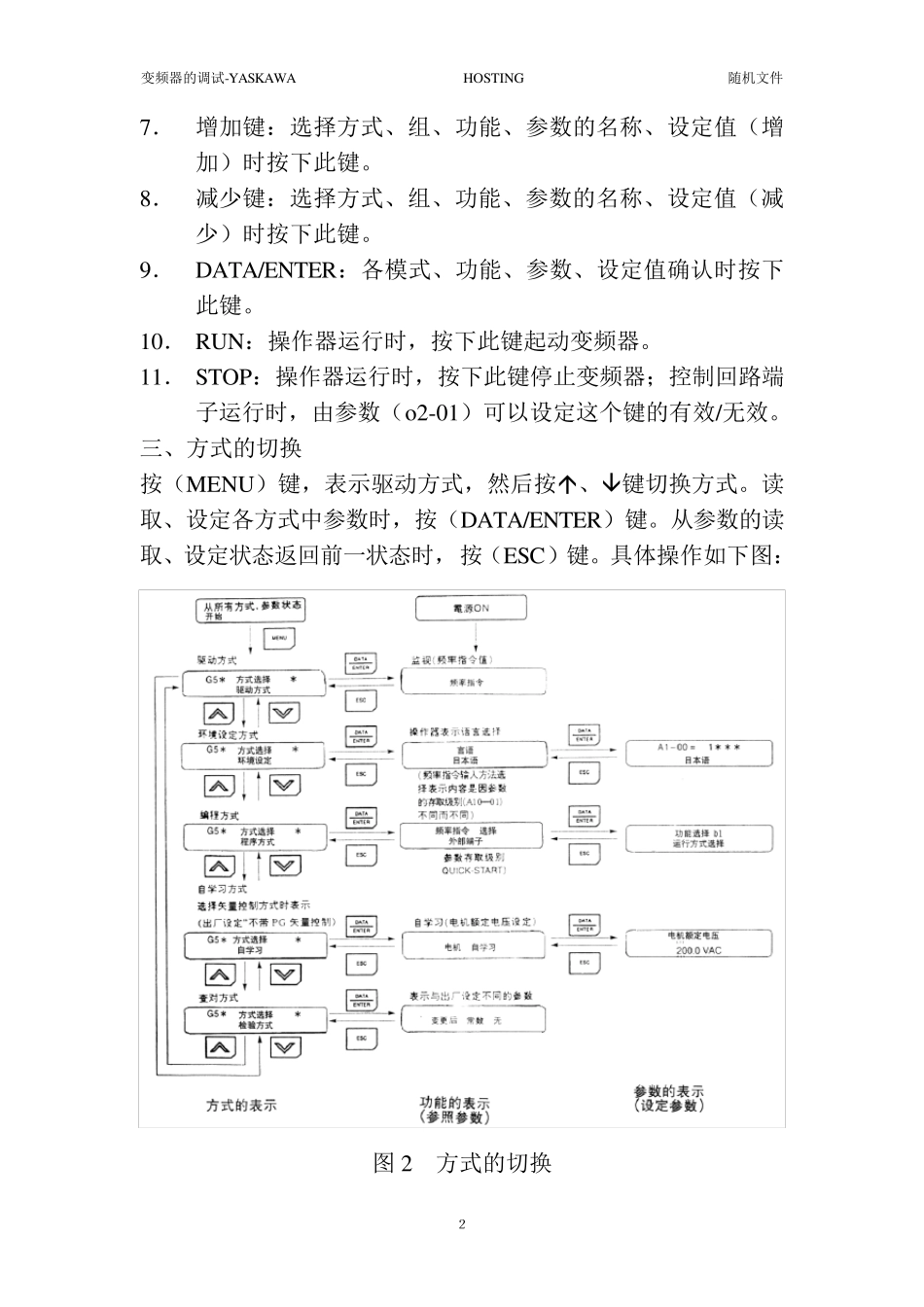

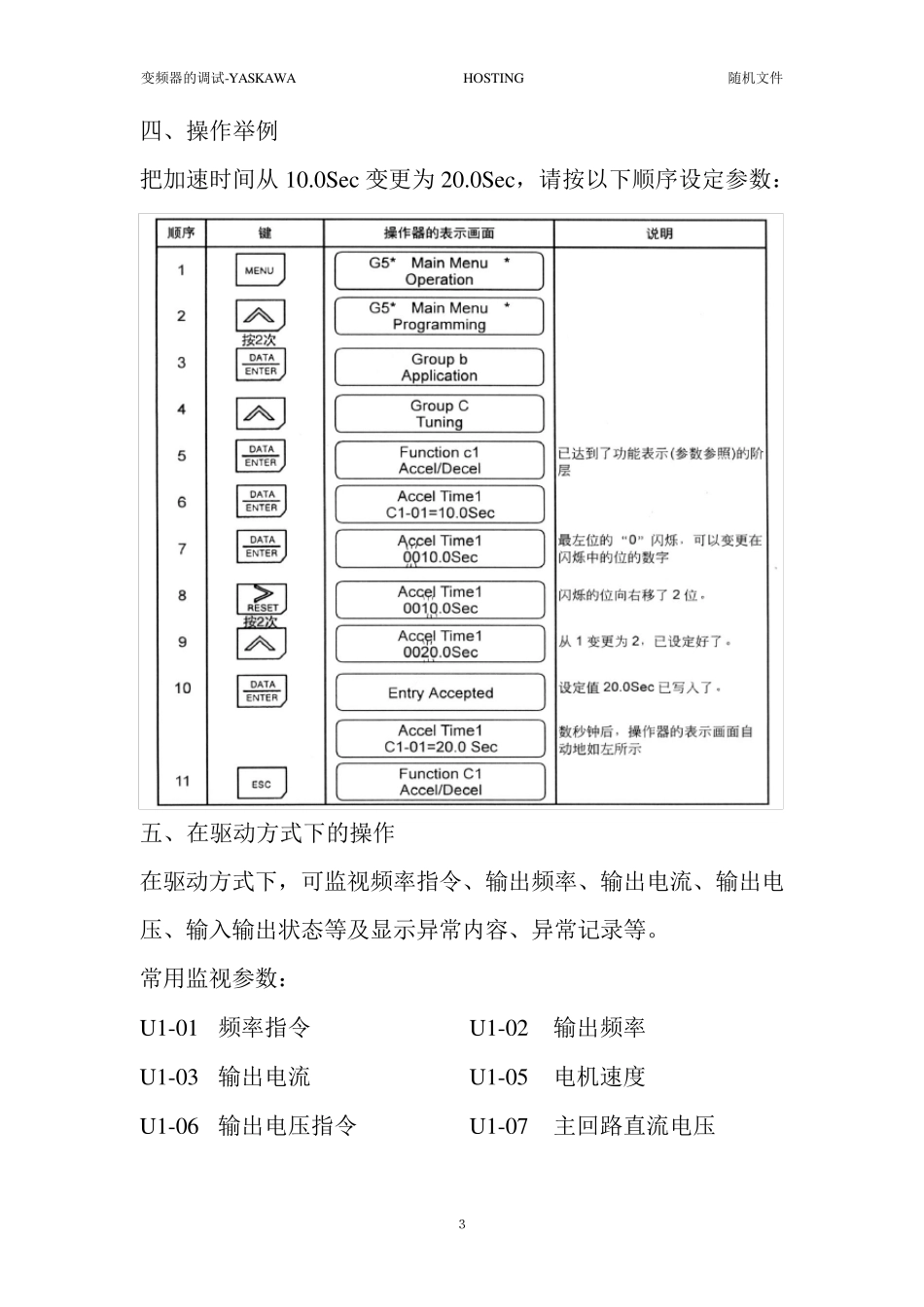

变频器的调试-YASKAWA HOSTING 随机文件 １ 第一部分 变频器的操作方法 一、操作面板各部的名称： 图 1 操作面板布置 二、操作键的功能： 1． LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。 2． MENU：菜单键，按此键可进入参数设置。 3． ESC：按一下 ESC 键，则回到前一个状态。 4． JOG：操作器运行时的点动运行键。 5． FWD/REV：操作器运行时，运转方向切换键。 6． RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。 变频器的调试-YASKAWA HOSTING 随机文件 ２ 7． 增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。 8． 减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。 9． DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。 10． RUN：操作器运行时，按下此键起动变频器。 11． STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。 三、方式的切换 按（MENU）键，表示驱动方式，然后按、键切换方式。读取、设定各方式中参数时，按（DATA/ENTER）键。从参数的读取、设定状态返回前一状态时，按（ESC）键。具体操作如下图： 图 2 方式的切换 变频器的调试-YASKAWA HOSTING 随机文件 ３ 四、操作举例 把加速时间从 10.0Sec变更为 20.0Sec，请按以下顺序设定参数： 五、在驱动方式下的操作 在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。 常用监视参数： U1-01 频率指令 U1-02 输出频率 U1-03 输出电流 U1-05 电机速度 U1-06 输出电压指令 U1-07 主回路直流电压 变频器的调试-YASKAWA HOSTING 随机文件 ４ U1-08 输出功率 U1-09 力矩指令 U1-10 输入端子的状态 U1-11 输出端子的状态 U1-12 变频器的运行状态 U1-13 累计运行时间 U3-01 前1 回故障内容 U3-02 前2 回故障内容 U3-03 前3 回故障内容 U3-04 前4 回故障内容 U3-05 第1 次故障发生时间 U3-06 第2 次故障发生时间 U3-07 第3 次故障发生时间 U3-08 第4 次故障发生时间 图3 驱动方式下的操作方法 变频器的调试-YASKAWA HOSTING 随机文件 ５ 第二部分 变频器的调整 一、 确认电机旋转方向...
