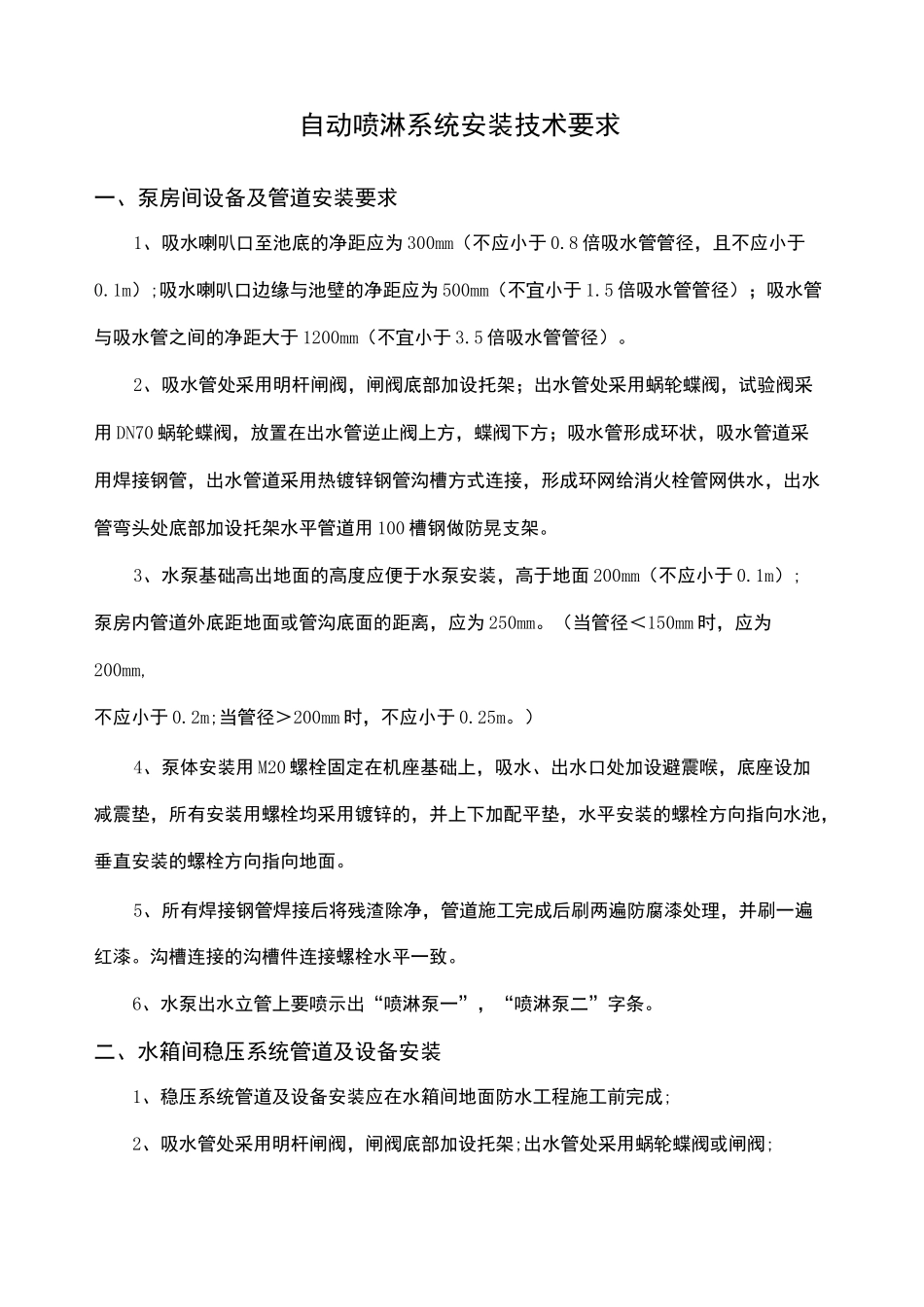

自动喷淋系统安装技术要求

自动喷淋系统安装技术要求一、泵房间设备及管道安装要求1、吸水喇叭口至池底的净距应为 300mm（不应小于 0.8 倍吸水管管径，且不应小于0.1m）;吸水喇叭口边缘与池壁的净距应为 500mm（不宜小于 1.5 倍吸水管管径）；吸水管与吸水管之间的净距大于 1200mm（不宜小于 3.5 倍吸水管管径）。2、吸水管处采用明杆闸阀，闸阀底部加设托架；出水管处采用蜗轮蝶阀，试验阀采用 DN70 蜗轮蝶阀，放置在出水管逆止阀上方，蝶阀下方；吸水管形成环状，吸水管道采用焊接钢管，出水管道采用热镀锌钢管沟槽方式连接，形成环网给消火栓管网供水，出水管弯头处底部加设托架水平管道用 100 槽钢做防晃支架。3、水泵基础高出地面的高度应便于水泵安装，高于地面 200mm（不应小于 0.1m）;泵房内管道外底距地面或管沟底面的距离，应为 250mm。（当管径＜150mm 时，应为200mm,不应小于 0.2m;当管径＞200mm 时，不应小于 0.25m。）4、泵体安装用 M20 螺栓固定在机座基础上，吸水、出水口处加设避震喉，底座设加减震垫，所有安装用螺栓均采用镀锌的，并上下加配平垫，水平安装的螺栓方向指向水池，垂直安装的螺栓方向指向地面。5、所有焊接钢管焊接后将残渣除净，管道施工完成后刷两遍防腐漆处理，并刷一遍红漆。沟槽连接的沟槽件连接螺栓水平一致。6、水泵出水立管上要喷示出“喷淋泵一”，“喷淋泵二”字条。二、水箱间稳压系统管道及设备安装1、稳压系统管道及设备安装应在水箱间地面防水工程施工前完成;2、吸水管处采用明杆闸阀，闸阀底部加设托架;出水管处采用蜗轮蝶阀或闸阀;3、泵体安装用 M12 螺栓固定在机座基础上，吸水、出水口处加设避震喉，底座设加减震垫，所有安装用螺栓均采用镀锌的，并上下加配平垫，水平安装的-1-螺栓方向指向水池，垂直安装的螺栓方向指向地面。4、所有焊接钢管焊接后将残渣除净，管道施工完成后刷两遍防腐漆处理，并刷一遍红漆。沟槽连接的沟槽件连接螺栓水平一致。5、水泵出水管上喷上“稳压泵一”，“稳压泵二”字条，字体采用红色。三、管道支、吊架安装1、横管坡度、标高的确定：支、吊架要按设计要求给定的标高和坡度敷设，为此可先确定安装横向管道的两端的标高，中间支吊架的标高可由该两点用拉线的办法按支点间距确定。2、吊架预制：屋面板下配水管和配水支管的吊架，采用 L40X40X4 角钢制作，其根部焊接一长度为100mm 的支承座，构成丁字形，该支座应与吊杆垂直，在支承座上以中点平分钻双孔 2-叽...
