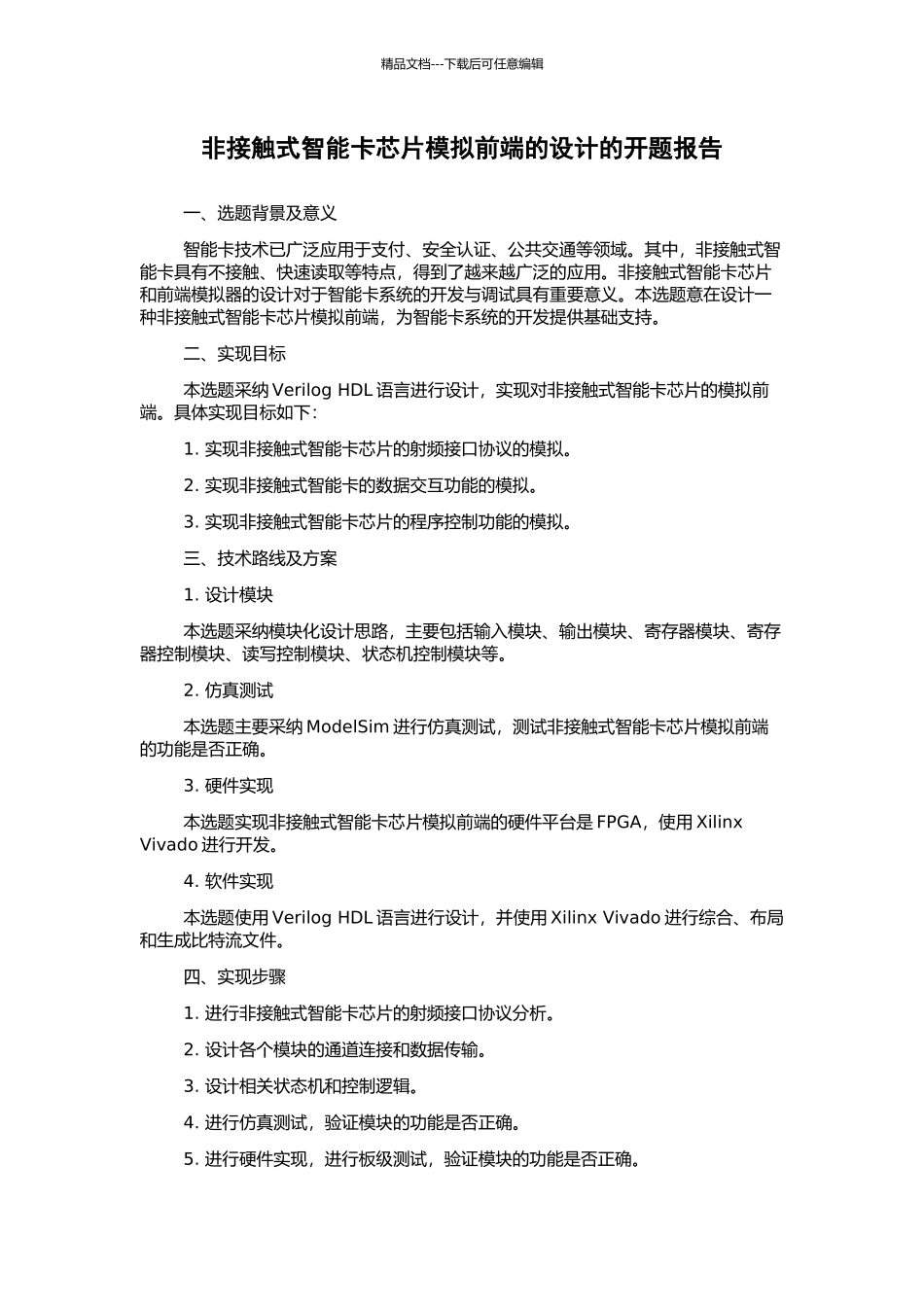

非接触式智能卡芯片模拟前端的设计的开题报告_第1页
1/2

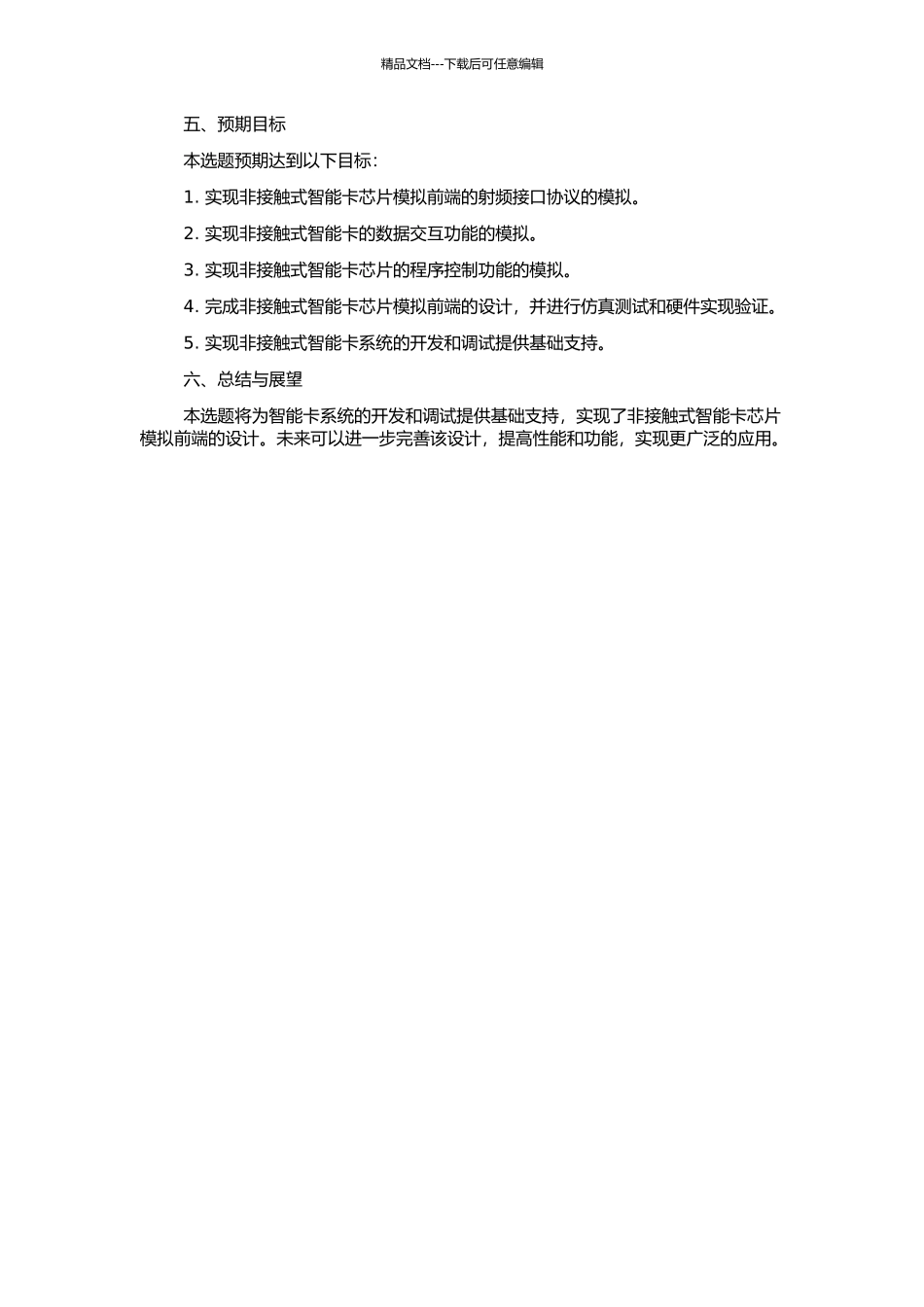

非接触式智能卡芯片模拟前端的设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑非接触式智能卡芯片模拟前端的设计的开题报告一、选题背景及意义智能卡技术已广泛应用于支付、安全认证、公共交通等领域。其中,非接触式智能卡具有不接触、快速读取等特点,得到了越来越广泛的应用。非接触式智能卡芯片和前端模拟器的设计对于智能卡系统的开发与调试具有重要意义。本选题意在设计一种非接触式智能卡芯片模拟前端,为智能卡系统的开发提供基础支持。二、实现目标本选题采纳 Verilog HDL 语言进行设计,实现对非接触式智能卡芯片的模拟前端。具体实现目标如下:1. 实现非接触式智能卡芯片的射频接口协议的模拟。2. 实现非接触式智能卡的数据交互功能的模拟。3. 实现非接触式智能卡芯片的程序控制功能的模拟。三、技术路线及方案1. 设计模块本选题采纳模块化设计思路,主要包括输入模块、输出模块、寄存器模块、寄存器控制模块、读写控制模块、状态机控制模块等。2. 仿真测试本选题主要采纳 ModelSim 进行仿真测试,测试非接触式智能卡芯片模拟前端的功能是否正确。3. 硬件实现本选题实现非接触式智能卡芯片模拟前端的硬件平台是 FPGA,使用 Xilinx Vivado 进行开发。4. 软件实现本选题使用 Verilog HDL 语言进行设计,并使用 Xilinx Vivado 进行综合、布局和生成比特流文件。四、实现步骤1. 进行非接触式智能卡芯片的射频接口协议分析。2. 设计各个模块的通道连接和数据传输。3. 设计相关状态机和控制逻辑。4. 进行仿真测试,验证模块的功能是否正确。5. 进行硬件实现,进行板级测试,验证模块的功能是否正确。精品文档---下载后可任意编辑五、预期目标本选题预期达到以下目标:1. 实现非接触式智能卡芯片模拟前端的射频接口协议的模拟。2. 实现非接触式智能卡的数据交互功能的模拟。3. 实现非接触式智能卡芯片的程序控制功能的模拟。4. 完成非接触式智能卡芯片模拟前端的设计,并进行仿真测试和硬件实现验证。5. 实现非接触式智能卡系统的开发和调试提供基础支持。六、总结与展望本选题将为智能卡系统的开发和调试提供基础支持,实现了非接触式智能卡芯片模拟前端的设计。未来可以进一步完善该设计,提高性能和功能,实现更广泛的应用。
