实测实量技术交底

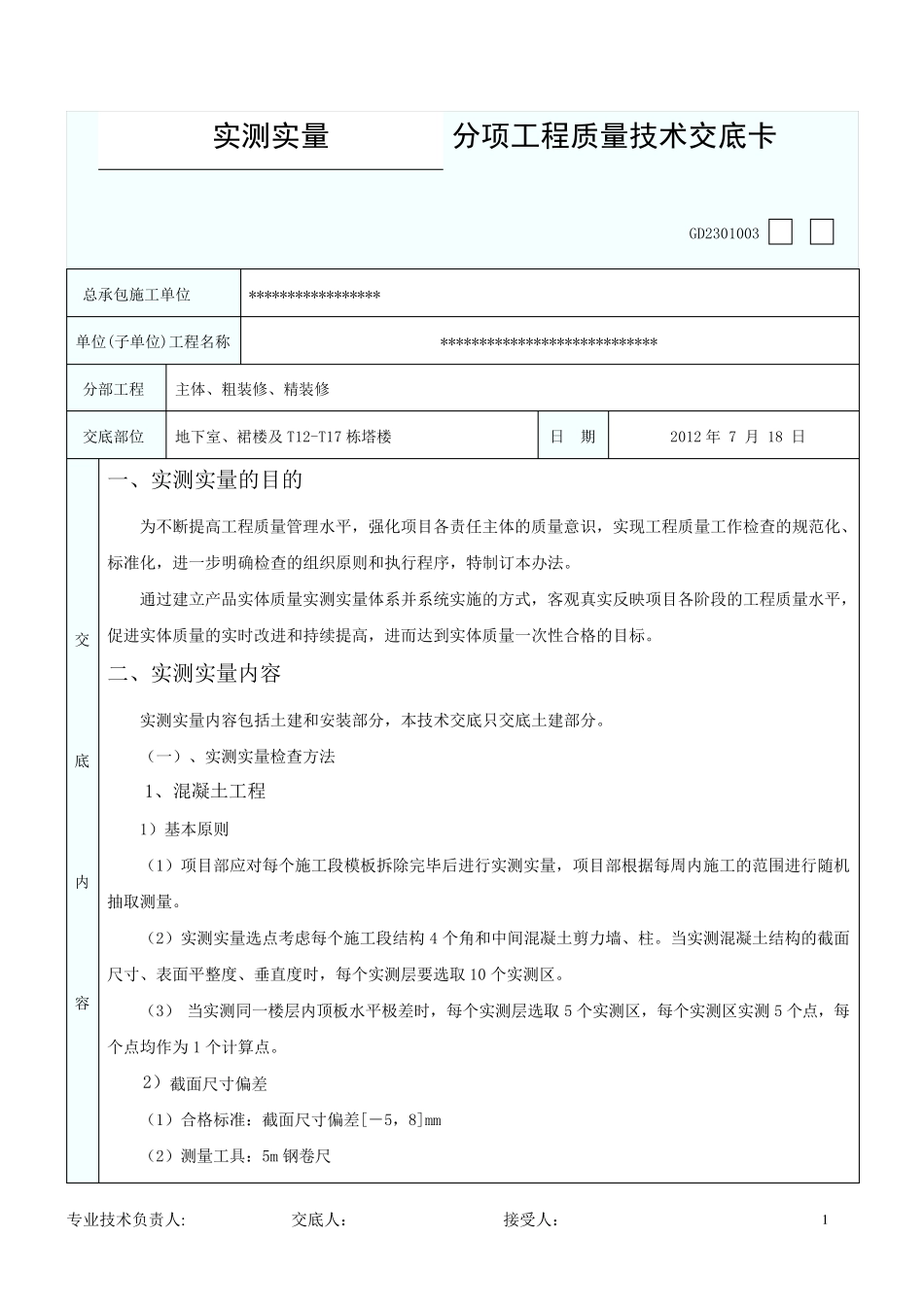

实测实量技术交底_第1页
1/19

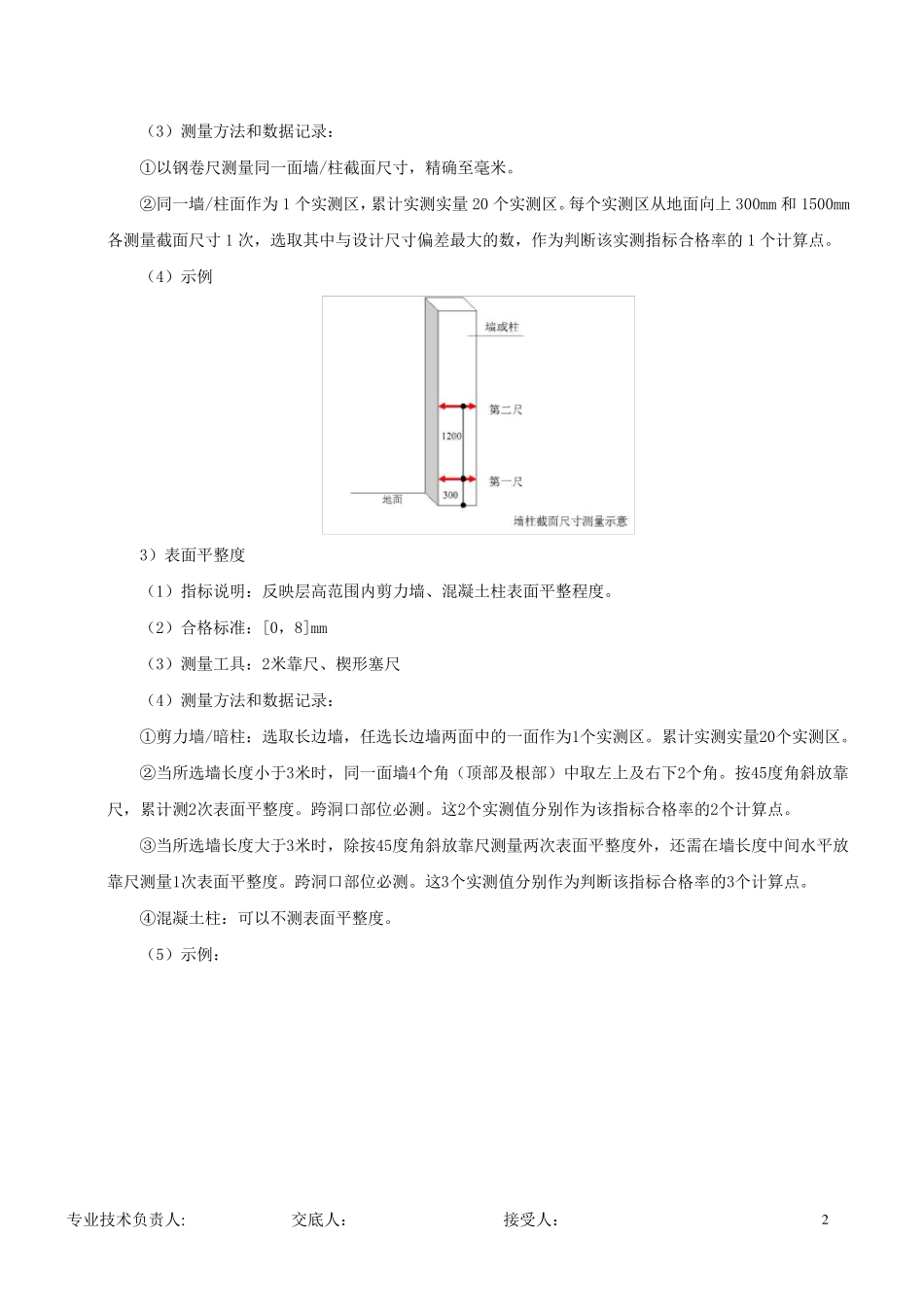

实测实量技术交底_第2页
2/19

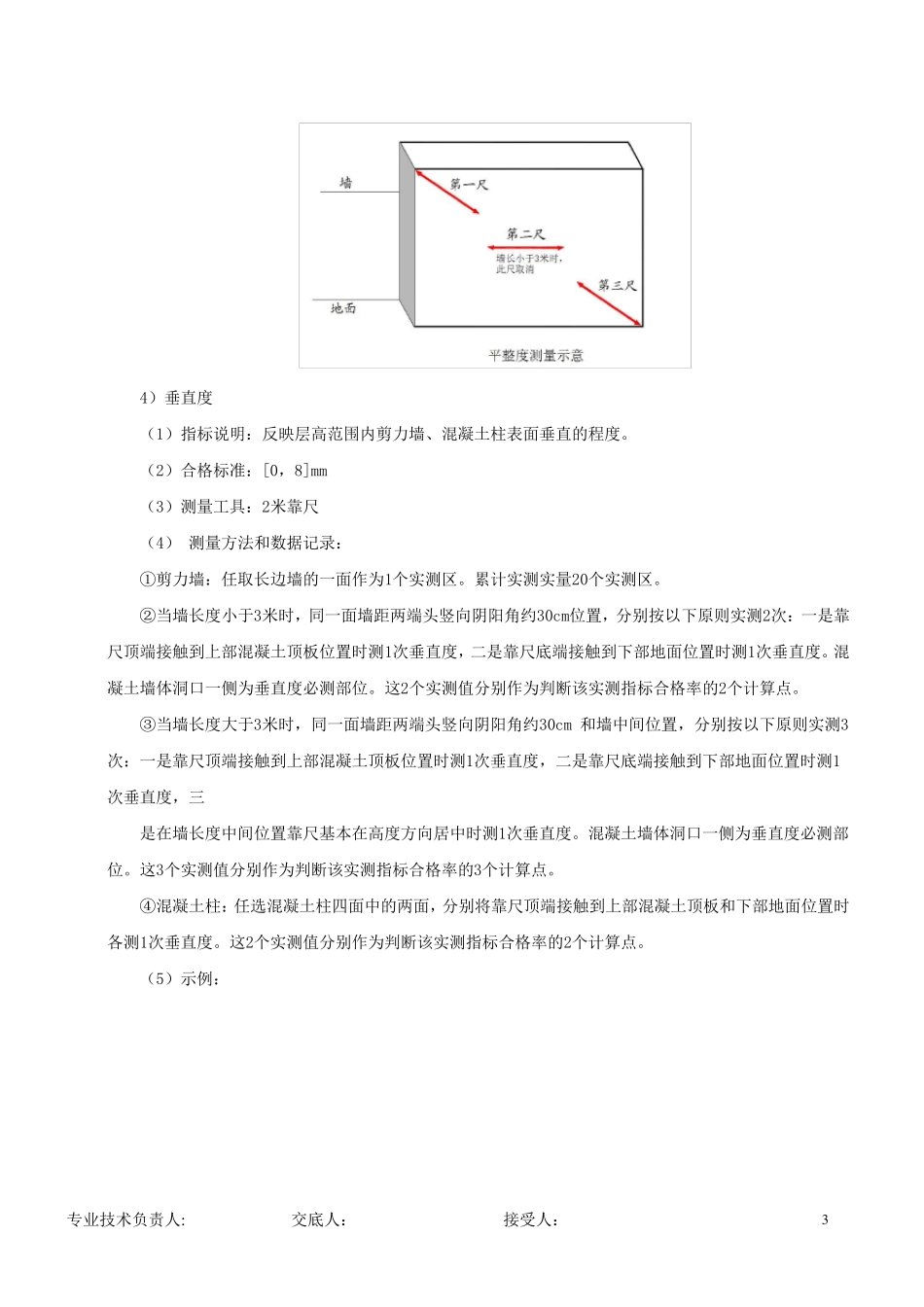

实测实量技术交底_第3页
3/19
专业技术负责人: 交底人: 接受人: 1 实测实量 分项工程质量技术交底卡 GD2301003 总承包施工单位 ***************** 单位(子单位)工程名称 **************************** 分部工程 主体、粗装修、精装修 交底部位 地下室、裙楼及 T12-T17 栋塔楼 日 期 2012 年 7 月 18 日 交 底 内 容 一、实测实量的目的 为不断提高工程质量管理水平,强化项目各责任主体的质量意识,实现工程质量工作检查的规范化、标准化,进一步明确检查的组织原则和执行程序,特制订本办法。 通过建立产品实体质量实测实量体系并系统实施的方式,客观真实反映项目各阶段的工程质量水平,促进实体质量的实时改进和持续提高,进而达到实体质量一次性合格的目标。 二、实测实量内容 实测实量内容包括土建和安装部分,本技术交底只交底土建部分。 (一)、实测实量检查方法 1、混凝土工程 1)基本原则 (1)项目部应对每个施工段模板拆除完毕后进行实测实量,项目部根据每周内施工的范围进行随机抽取测量。 (2)实测实量选点考虑每个施工段结 构 4 个角 和中 间 混凝土剪 力 墙 、柱 。当 实测混凝土结 构 的截 面尺 寸 、表 面 平整 度 、垂 直 度 时,每个实测层 要 选取10 个实测区 。 (3) 当 实测同 一楼层 内顶 板水平极 差 时,每个实测层 选取5 个实测区 ,每个实测区 实测 5 个点,每个点均 作为 1 个计 算 点。 2)截 面 尺 寸 偏 差 (1)合格标准:截 面 尺 寸 偏 差 [- 5,8]mm (2)测量工具 :5m 钢 卷 尺 专业技术负责人: 交底人: 接受人: 2 (3)测量方法和数据记录: ①以钢卷尺测量同一面墙/柱截面尺寸,精确至毫米。 ②同一墙/柱面作为 1 个实测区,累计实测实量20 个实测区。每个实测区从地面向上 300mm 和1500mm各测量截面尺寸 1 次,选取其中与设计尺寸偏差最大的数,作为判断该实测指标合格率的 1 个计算点。 (4)示例 3)表面平整度 (1)指标说明:反映层高范围内剪力墙、混凝土柱表面平整程度。 (2)合格标准:[0,8]mm (3)测量工具:2米靠尺、楔形塞尺 (4)测量方法和数据记录: ①剪力墙/暗柱:选取长边墙,任选长边墙两面中的一面作为1个实测区。累计实测实量20个实测区。 ②当所选墙长度小于3米时,同一面墙4个角(顶部及根部)中取左上及右下2个角。按45度角斜放靠尺,累计测2次表面平整度。跨洞...
