实测实量测量表格

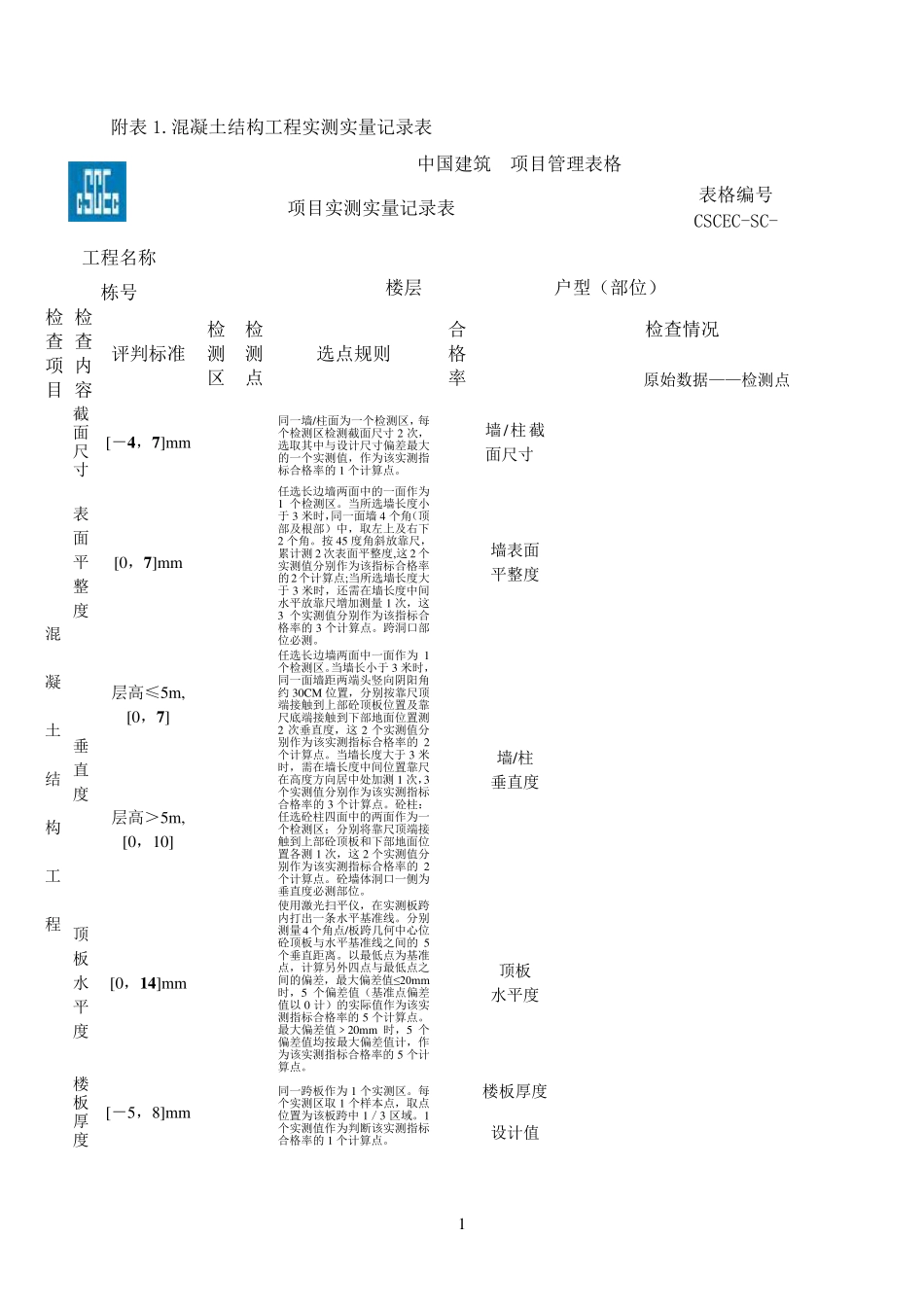

实测实量测量表格_第1页
1/13
实测实量测量表格_第2页
2/13

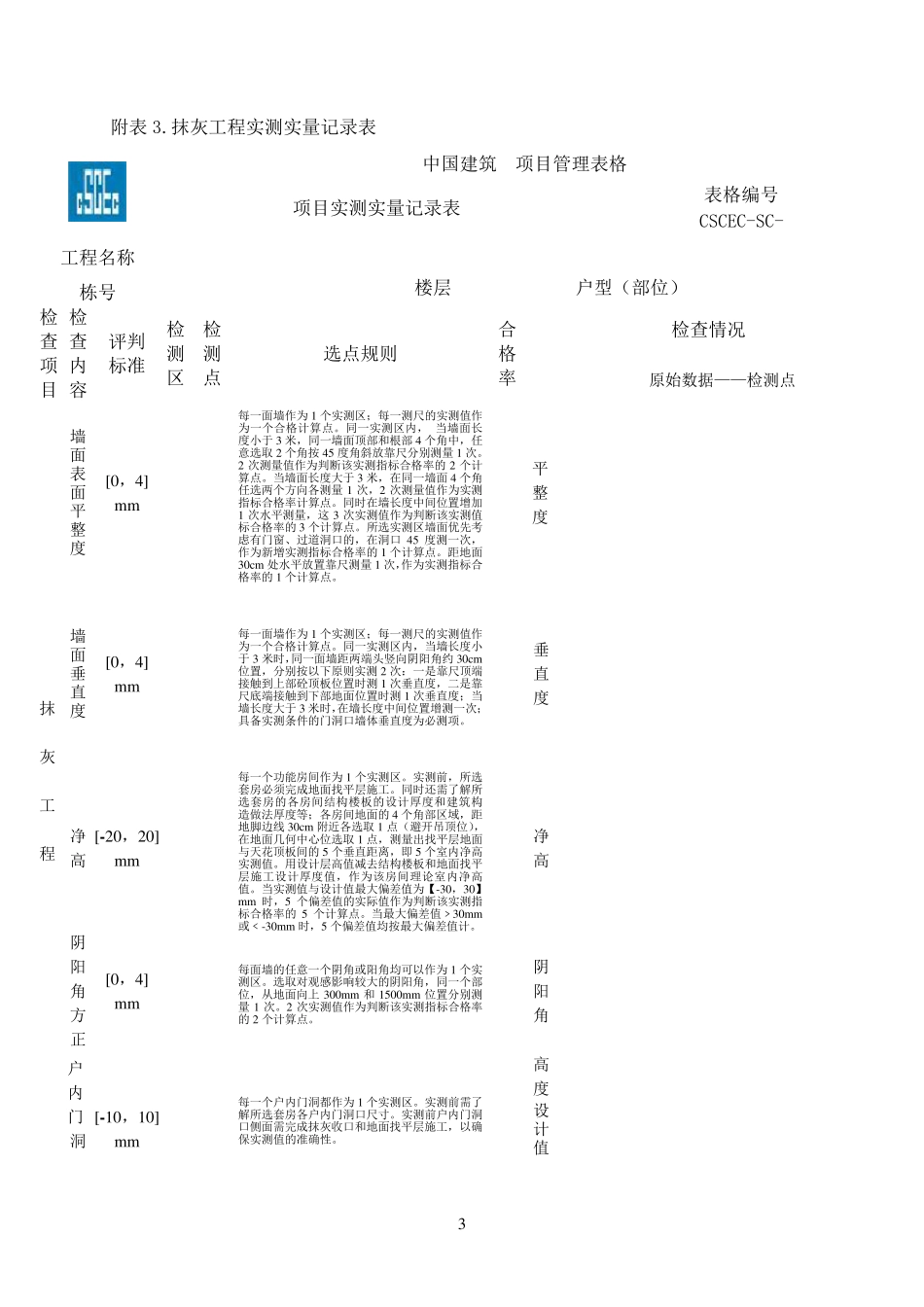

实测实量测量表格_第3页
3/13
1 附表1.混凝土结构工程实测实量记录表 中国建筑 项目管理表格 项目实测实量记录表 表格编号 CSCEC-SC- 工程名称 栋号 楼层 户型(部位) 检查项目 检查内容 评判标准 检测区 检测点 选点规则 合 格 率 检查情况 原始数据——检测点 混凝土结构工程 截面尺寸 [-4,7]m m 同一墙/柱面为一个检测区,每个检测区检测截面尺寸 2 次,选取其中与设计尺寸偏差最大的一个实测值,作为该实测指标合格率的 1 个计算点。 墙/柱截面尺寸 表面平整度 [0,7]m m 任选长边墙两面中的一面作为1 个检测区。当所选墙长度小于 3 米时,同一面墙 4 个角(顶部及根部)中,取左上及右下2 个角。按 45 度角斜放靠尺,累计测 2 次表面平整度,这 2 个实测值分别作为该指标合格率的2个计算点;当所选墙长度大于 3 米时,还需在墙长度中间水平放靠尺增加测量 1 次,这3 个实测值分别作为该指标合格率的 3 个计算点。跨洞口部位必测。 墙表面 平整度 垂直度 层高≤5m , [0,7] 任选长边墙两面中一面作为 1个检测区。当墙长小于 3 米时,同一面墙距两端头竖向阴阳角约 30CM 位置,分别按靠尺顶端接触到上部砼顶板位置及靠尺底端接触到下部地面位置测2 次垂直度,这 2 个实测值分别作为该实测指标合格率的 2个计算点。当墙长度大于 3 米时,需在墙长度中间位置靠尺在高度方向居中处加测 1 次,3个实测值分别作为该实测指标合格率的 3 个计算点。砼柱:任选砼柱四面中的两面作为一个检测区;分别将靠尺顶端接触到上部砼顶板和下部地面位置各测 1 次,这 2 个实测值分别作为该实测指标合格率的 2个计算点。砼墙体洞口一侧为垂直度必测部位。 墙/柱 垂直度 层高>5m , [0,10] 顶板水平度 [0,14]m m 使用激光扫平仪,在实测板跨内打出一条水平基准线。分别测量4个角点/板跨几何中心位砼顶板与水平基准线之间的 5个垂直距离。以最低点为基准点,计算另外四点与最低点之间的偏差,最大偏差值≤20mm时,5 个偏差值(基准点偏差值以0 计)的实际值作为该实测指标合格率的 5 个计算点。最大偏差值﹥20m m时,5 个偏差值均按最大偏差值计,作为该实测指标合格率的 5 个计算点。 顶板 水平度 楼板厚度 [-5,8]m m 同一跨板作为 1 个实测区。每个实测区取 1 个样本 点,取点位置为该板跨中 1/ 3 区域 。1个实测值作为判 断 该实测指标合格率的 1 个计算点。 ...
