实物电路连线改错题

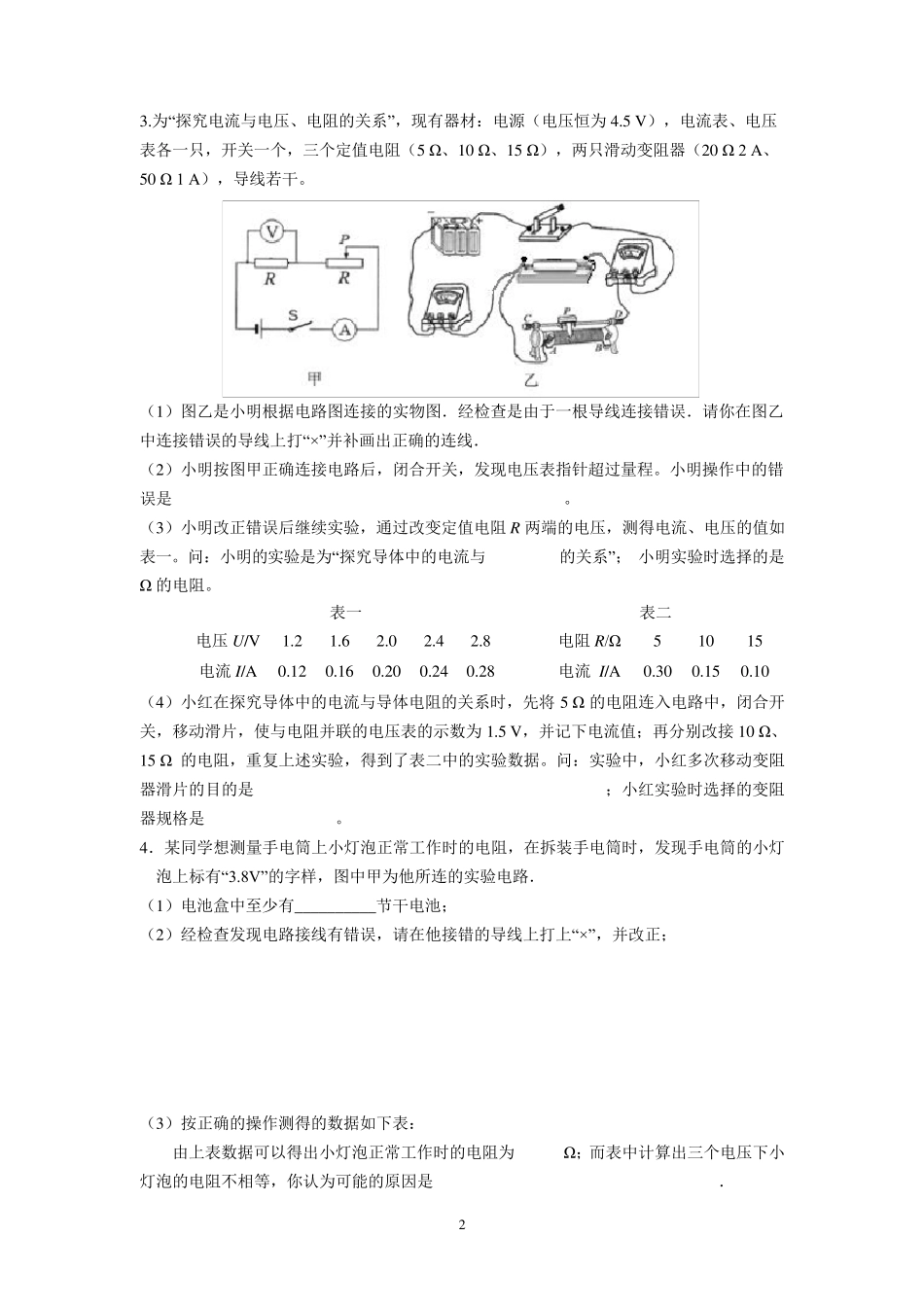

1 实验电路连线改错题 1.小明为测量小灯泡正常发光时的电阻(阻值约为10Ώ)，设计了图16 所示的电路图。 已知电源电压为6v，灯泡的额定电压为3.8V，滑动变阻器标有“20Ώ lA” 字样。 (1)图17 是小明根据电路图连接的实物图。闭合开关后，移动滑动变阻器的滑片，发现小灯泡 ；经检查，是由于一根导线连接错误。请你在实物图中连接错误的导线上打“×” 并补画出正确的连线。 (2)若电压表0～15v的量程损坏，为完成实验，请你使用原有器材重新设计一个串联电路，并将设计的电路图画在上面的虚线框内。 (3)根据你的设计重新连接电路进行实验。闭合开关，移动滑动变阻器的滑片使电压表示数为 v，小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的电阻是 Ώ。 2．小丽同学想利用图20 所给实验器材 “测定小灯泡的额定功率” ，已知电源电压为6V，小灯泡的额定电压为3.8V，电阻约为10Ω ． (1)电路连接中有一处明显错误，请你在错误处打“×” ，并在原图中画出正确的电路连线． (2)完成电路连接并闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压，出现故障的可能原因是 (填字母代号) ． A．灯泡短路 B．灯泡断路 C．电压表短路 D．电流表断路 (3)排除故障后，闭合开关，移动滑片P 到某一点时，电压表示数为2.4V；继续移动滑片P 向 （选填“A ” 或“B ” ）端移动，使电压表的示数为3.8V，此时电流表的示数如上图所示为 A，小灯泡的额定功率是 W． 0 1 2 3 0 0.2 0.4 0.6 A 0.6 3 A B 图20 2 3.为“探究电流与电压、电阻的关系” ，现有器材：电源（电压恒为4.5 V），电流表、电压表各一只，开关一个，三个定值电阻（5 Ω、10 Ω、15 Ω），两只滑动变阻器（20 Ω 2 A、50 Ω 1 A），导线若干。 （1）图乙是小明根据电路图连接的实物图．经检查是由于一根导线连接错误．请你在图乙中连接错误的导线上打“×” 并补画出正确的连线． （2）小明按图甲正确连接电路后，闭合开关，发现电压表指针超过量程。小明操作中的错误是 。 （3）小明改正错误后继续实验，通过改变定值电阻 R 两端的电压，测得电流、电压的值如表一。问：小明的实验是为“探究导体中的电流与 的关系” ； 小明实验时选择的是 Ω 的电阻。 表一 表二 电压U/V 1.2 1.6 2.0 2.4 2.8 电阻 R/Ω 5 10 15 电流I/A 0.12 0.16 0.20 0.24 0.28 电流 I/A 0.30 0.15...
