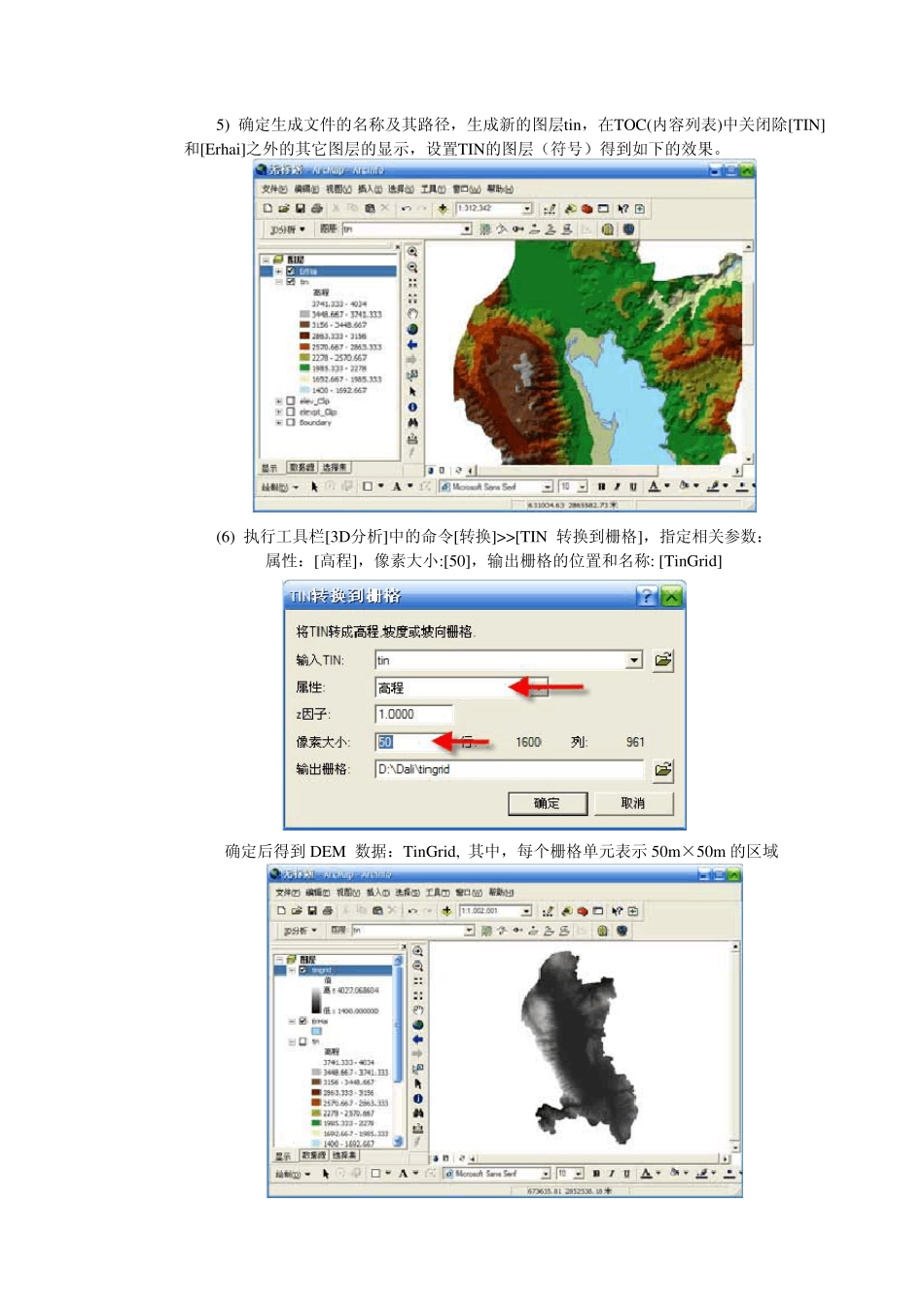

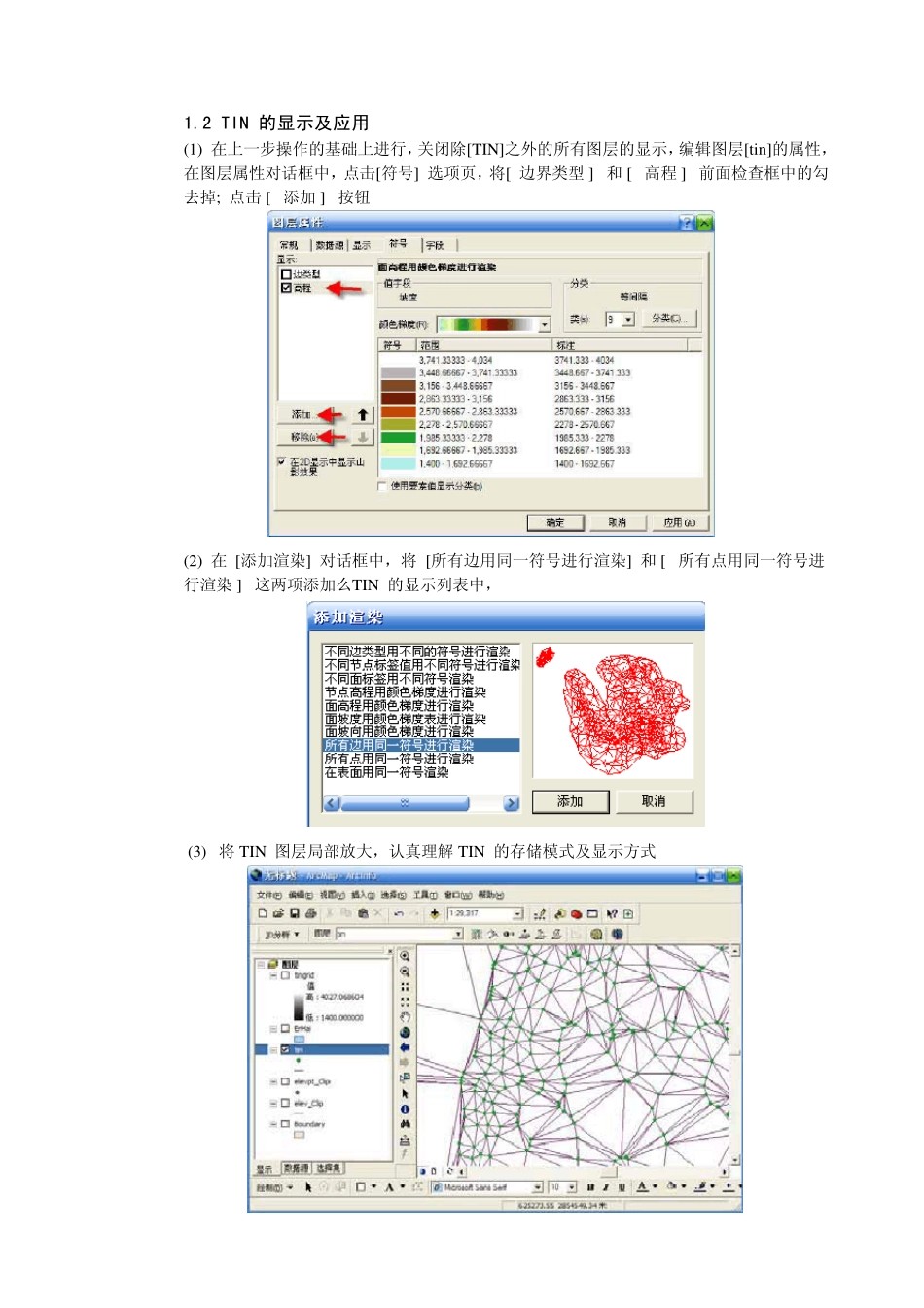

实验4-2(1)、地形分析--TIN及DEM的生成及应用 一、实验目的 DEM 是对地形地貌的一种离散的数字表达,是对地面特性进行空间描述的一种数字方法、途径,它的应用可遍及整个地学领域。通过对本次实习的学习,我们应: a) 加深对TIN 建立过程的原理、方法的认识; b) 熟练掌握ArcGIS中建立DEM、TIN 的技术方法。 c) 掌握根据DEM或TIN 计算坡度、坡向的方法。 d) 结合实际,掌握应用DEM解决地学空间分析问题的能力。 二、实验准备 软件准备:ArcGIS Desktop 9.x ---ArcMap(3D 分析模块) 实验数据:矢量图层:高程点Elev pt_Clip.shp,高程Elev _Clip.shp ,边界Bou ndary .shp ,洱海Erhai.shp 三、实验内容及步骤 1. TIN 及DEM 生成 1.1由高程点、等高线矢量数据生成TIN 转为DEM 在ArcMap中新建一个地图文档 (1) 添加矢量数据:Elev pt_Clip、Elev _Clip、Bou ndary 、Erhai(同时选中:在点击的同时按住Shift) (2) 激活“3D Analy st”扩展模块(执行菜单命令 [工具]>>[扩展],在出现的对话框中选中3D分析模块),在工具栏空白区域点右键打开[3D 分析] 工具栏 (3) 执行工具栏[3D分析]中的菜单命令[3D 分析]>>[创建/修改TIN]>>[从要素生成TIN]; (4) 在对话框[从要素生成TIN 中]中定义每个图层的数据使用方式; 在[从要素生成TIN中]对话框中,在需要参与构造TIN的图层名称前 的检 查 框上 打上 勾 ,指 定每个图层中的一个字段 作 为 高度源 (Height Sou rce),设 定三 角 网 特征 输 入 (Inpu t as)方式。可以 选定某 一个值 的字段 作 为 属 性信 息 (可以 为 None)。在这 里 指 定图层[Erhai] 的参数:[三 角 网 作 为 :]指 定为 [硬 替 换 ] ,其 它图层参数使用默 认值 即 可。 5) 确定生成文件的名称及其路径,生成新的图层tin,在TOC(内容列表)中关闭除[TIN]和[Erhai]之外的其它图层的显示,设置TIN的图层(符号)得到如下的效果。 (6) 执行工具栏[3D分析]中的命令[转换]>>[TIN 转换到栅格],指定相关参数: 属性:[高程],像素大小:[50],输出栅格的位置和名称: [TinGrid] 确定后得到DEM 数据:TinGrid, 其中,每个栅格单元表示50m×50m 的区域 1.2 TIN 的显示及应用 (1) 在上一步操作的基础上进行,关闭除[TIN]之外的所有图层的显示,编辑图层[tin]的属性,在图层属性对话框中,点击[符号] 选项页,将...
