实验4：交换机端口聚合实验

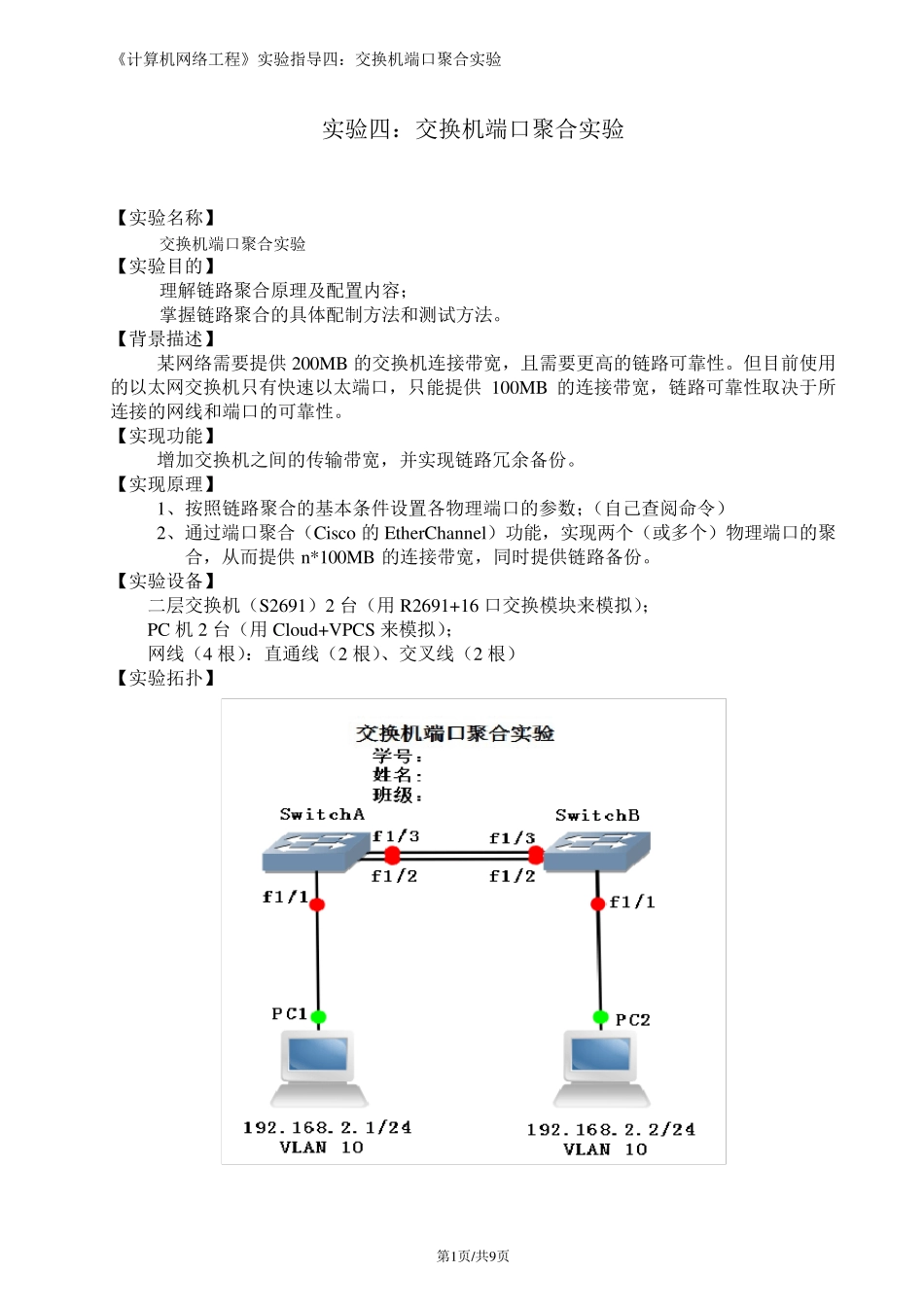

《计算机网络工程》实验指导四：交换机端口聚合实验 第1页/共9页 实验四：交换机端口聚合实验 【实验名称】 交换机端口聚合实验 【实验目的】 理解链路聚合原理及配置内容； 掌握链路聚合的具体配制方法和测试方法。 【背景描述】 某网络需要提供200MB 的交换机连接带宽，且需要更高的链路可靠性。但目前使用的以太网交换机只有快速以太端口，只能提供100MB 的连接带宽，链路可靠性取决于所连接的网线和端口的可靠性。 【实现功能】 增加交换机之间的传输带宽，并实现链路冗余备份。 【实现原理】 1、按照链路聚合的基本条件设置各物理端口的参数；（自己查阅命令） 2、通过端口聚合（Cisco 的EtherChannel）功能，实现两个（或多个）物理端口的聚合，从而提供n*100MB 的连接带宽，同时提供链路备份。 【实验设备】 二层交换机（S2691）2 台（用R2691+16 口交换模块来模拟）； PC 机2 台（用Clou d+VPCS 来模拟）； 网线（4 根）：直通线（2 根）、交叉线（2 根） 【实验拓扑】 《计算机网络工程》实验指导四：交换机端口聚合实验 第2页/共9页 【实现任务】 1、参考上图构建实验网络拓扑（配置两个交换机的模块,配置各PC 机网络接口、连接设备等）； 2、完整、明确的标注端口及配置信息； 3、在交换机（Sw itch A）上配置VLAN 10，并将其F1/1 端口划入VLAN 10 中； 4、在交换机（Sw itch B）上配置VLAN 10，并将其F1/1 端口划入VLAN 10 中； 5、对交换机（Sw itch A）进行端口聚合配置，创建端口聚合链路1，并将该交换机的F1/2-3接口加入到端口聚合链路1 中； 6、对交换机（Sw itch B）进行端口聚合配置，创建端口聚合链路1，并将该交换机的F1/2-3接口加入到端口聚合链路1 中； 7、通过VPCS 虚拟机，为每个PC 机配置IP 地址； 8、在两台PC 机间进行连通性测试（相互可以ping 通且链路状态稳定）； 9、断开链路Sw itch A（F1/2）—> Sw itch B(F1/2)或链路Sw itch A（F1/3）—> Sw itch B(F1/3)中的任意一条后，再次对两台PC 机进行连通性测试（相互可以ping 通，但会出现延时且链路状态不稳定）。 【实验步骤】 步骤 1 . (1) 按照上图构建网络拓扑结构图 注意：利用“图标管理”功能配置的交换机用 c2691 的IOS 进行模拟。 (2) 配置模块 右键点击交换机（Sw itch A）图标，选中“配置”→“插槽”，进行如下图设置后，点击“OK”； 《计算机网络...
