实验一FSK调制实验

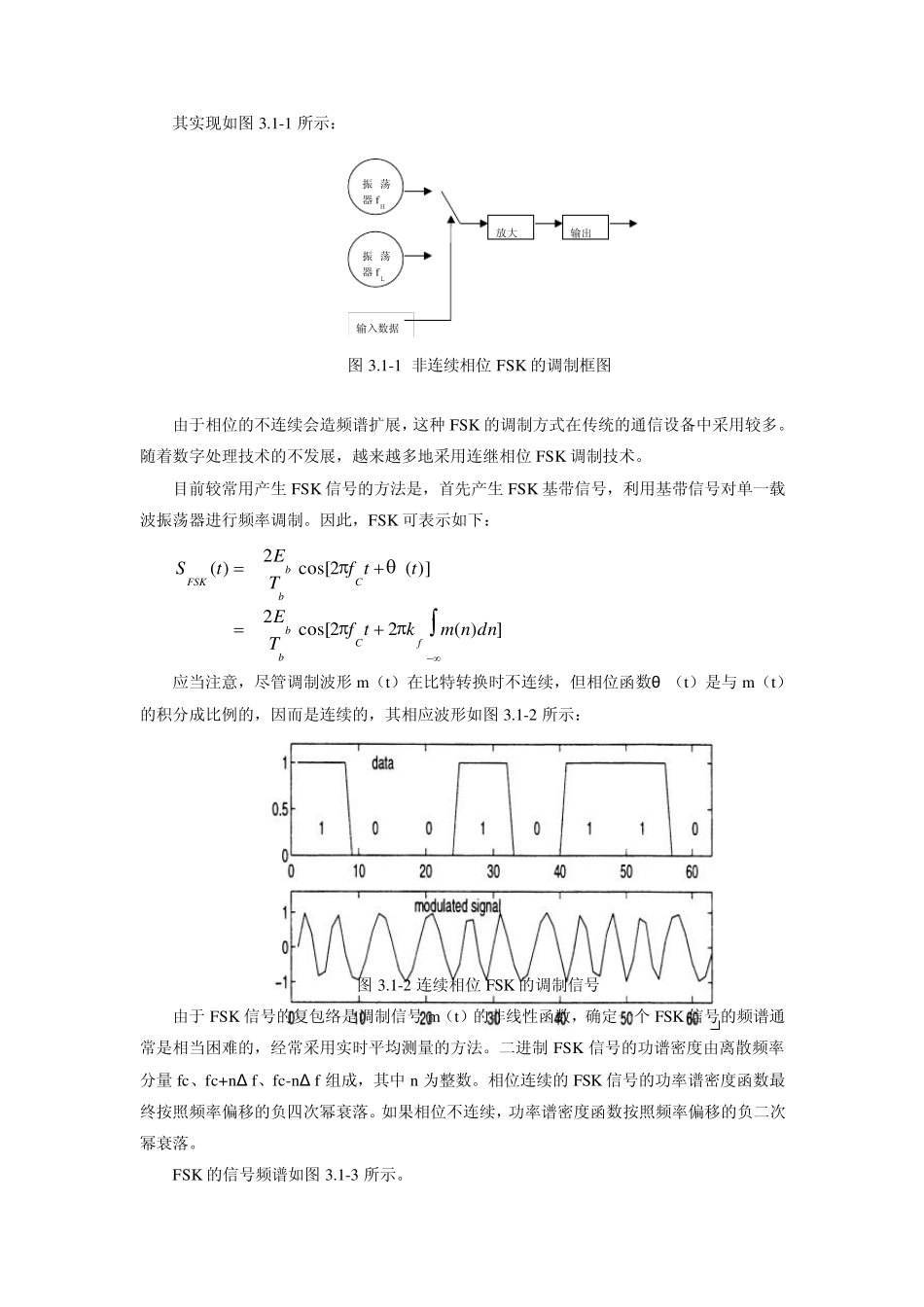

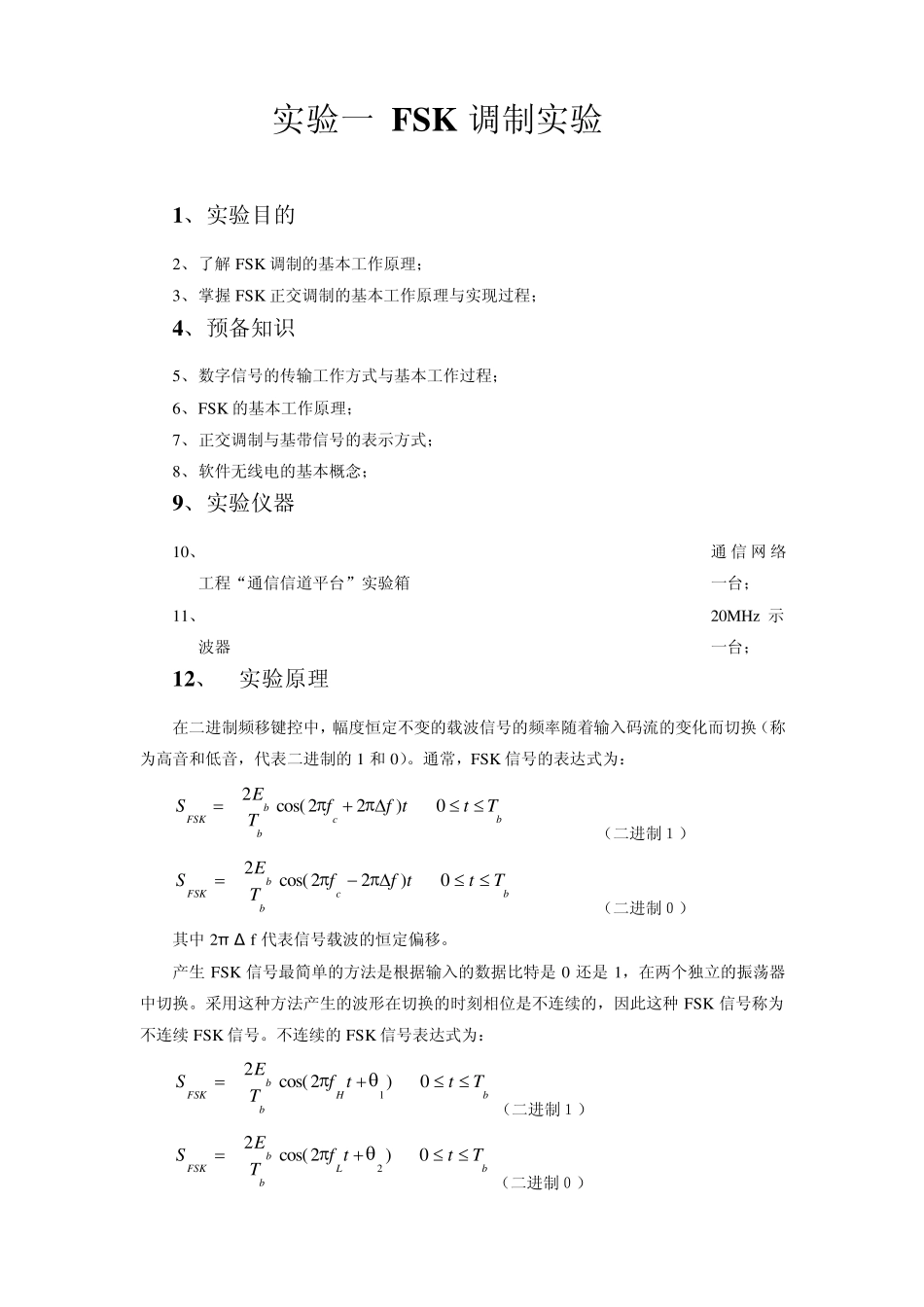

通信原理实验报告 实验名称： FSK调制实验 姓 名： 学 号： 班 级： 时 间： 南京理工大学紫金学院电光系 实验一 FSK 调制实验 1、 实验目的 2、 了解FSK 调制的基本工作原理； 3、 掌握FSK 正交调制的基本工作原理与实现过程； 4、 预备知识 5、 数字信号的传输工作方式与基本工作过程； 6、 FSK 的基本工作原理； 7、 正交调制与基带信号的表示方式； 8、 软件无线电的基本概念； 9、 实验仪器 10、 通信网络工程“通信信道平台”实验箱 一台； 11、 20MHz 示波器 一台； 12、 实验原理 在二进制频移键控中，幅度恒定不变的载波信号的频率随着输入码流的变化而切换（称为高音和低音，代表二进制的1 和 0）。通常，FSK 信号的表达式为： bcbbFSKTttffTES0)22cos(2 （二进制１） bcbbFSKTttffTES0)22cos(2 （二进制０） 其中 2π Δ f 代表信号载波的恒定偏移。 产生 FSK 信号最简单的方法是根据输入的数据比特是 0 还是 1，在两个独立的振荡器中切换。采用这种方法产生的波形在切换的时刻相位是不连续的，因此这种 FSK 信号称为不连续 FSK 信号。不连续的FSK 信号表达式为： bHbbFSKTttfTES0)2cos(21（二进制１） bLbbFSKTttfTES0)2cos(22（二进制０） 其实现如图 3.1-1 所示： 输入数据振 荡器 fＨ振 荡器 fＬ放大输出 图 3.1-1 非连续相位 FSK 的调制框图 由于相位的不连续会造频谱扩展，这种 FSK 的调制方式在传统的通信设备中采用较多。随着数字处理技术的不发展，越来越多地采用连继相位 FSK 调制技术。 目前较常用产生 FSK 信号的方法是，首先产生 FSK 基带信号，利用基带信号对单一载波振荡器进行频率调制。因此，FSK 可表示如下： ])(22cos[2)](2cos[2)(tfCbbCbbFSKdnnmktfTEttfTEtS 应当注意，尽管调制波形 m（t）在比特转换时不连续，但相位函数θ （t）是与 m（t）的积分成比例的，因而是连续的，其相应波形如图 3.1-2 所示： 图 3.1-2 连续相位 FSK 的调制信号 由于 FSK 信号的复包络是调制信号 m（t）的非线性函数，确定一个 FSK 信号的频谱通常是相当困难的，经常采用实时平均测量的方法。二进制 FSK 信号的功谱密度由离散频率分量fc、fc+nΔ f、fc-nΔ f 组成，其中 n 为整数。相位连续的 FSK 信号的功率谱密度函数最终按...
