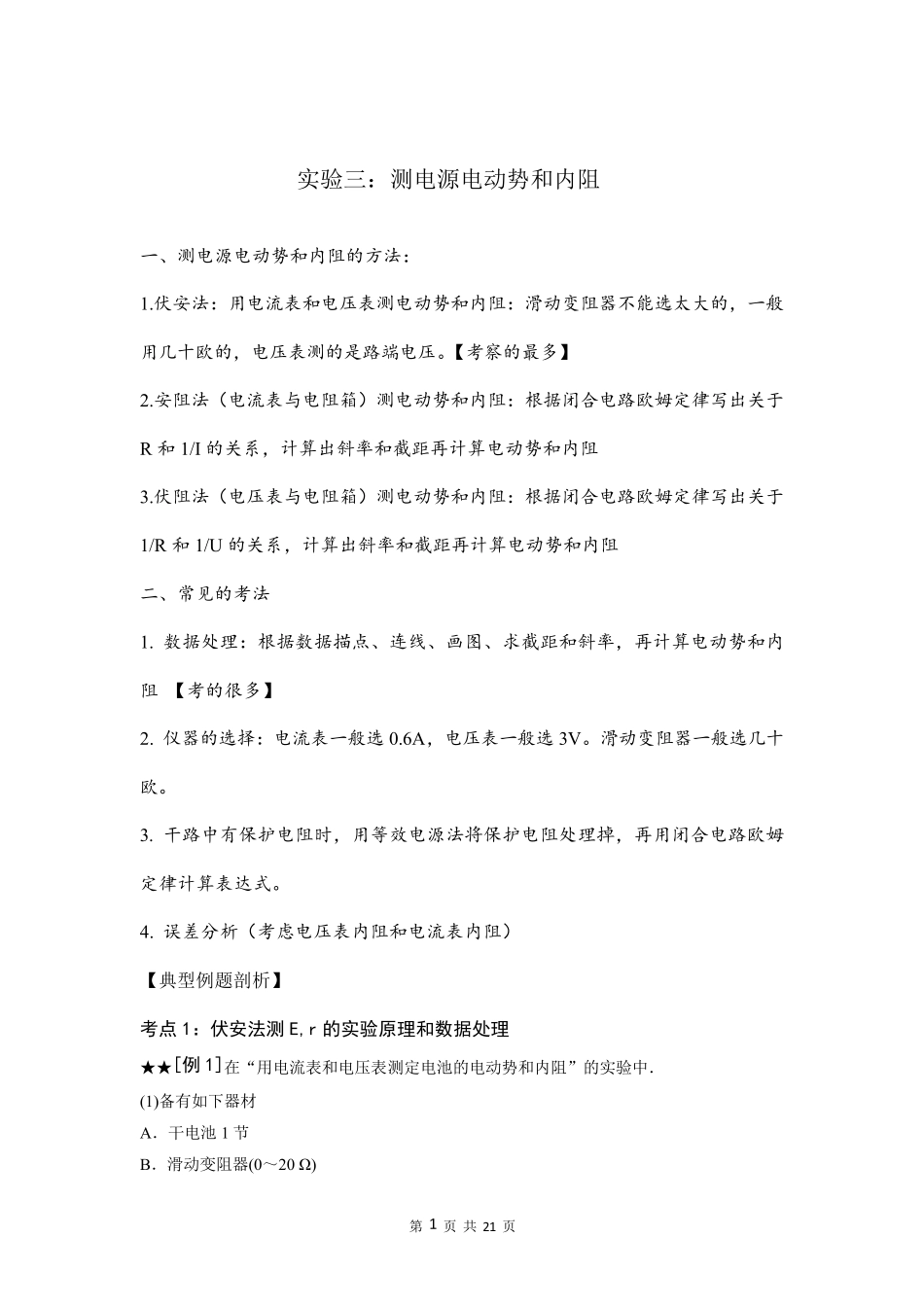

实验三：测电源电动势和内阻

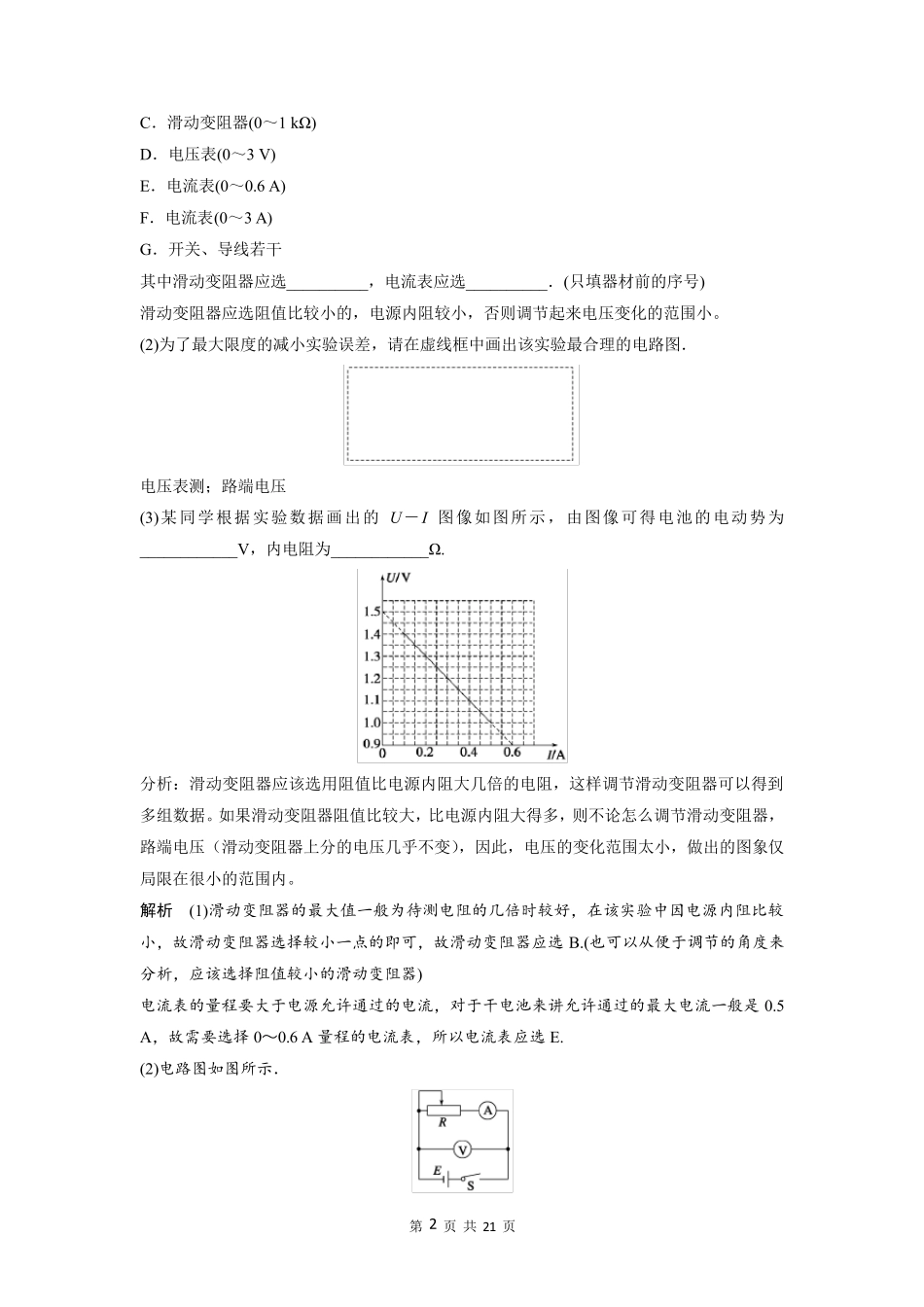

第 1 页 共 21 页 实验三：测电源电动势和内阻 一、测电源电动势和内阻的方法： 1.伏安法：用电流表和电压表测电动势和内阻：滑动变阻器不能选太大的，一般用几十欧的，电压表测的是路端电压。【考察的最多】 2.安阻法（电流表与电阻箱）测电动势和内阻：根据闭合电路欧姆定律写出关于R 和 1/I 的关系，计算出斜率和截距再计算电动势和内阻 3.伏阻法（电压表与电阻箱）测电动势和内阻：根据闭合电路欧姆定律写出关于1/R 和 1/U 的关系，计算出斜率和截距再计算电动势和内阻 二、常见的考法 1. 数据处理：根据数据描点、连线、画图、求截距和斜率，再计算电动势和内阻 【考的很多】 2. 仪器的选择：电流表一般选 0.6A，电压表一般选 3V。滑动变阻器一般选几十欧。 3. 干路中有保护电阻时，用等效电源法将保护电阻处理掉，再用闭合电路欧姆定律计算表达式。 4. 误差分析（考虑电压表内阻和电流表内阻） 【典型例题剖析】 考点1：伏安法测 E,r 的实验原理和数据处理 ★★[例 1]在“用电流表和电压表测定电池的电动势和内阻”的实验中． (1)备有如下器材 A．干电池 1 节 B．滑动变阻器(0～20 Ω) 第 2 页 共 21 页 C．滑动变阻器(0～1 kΩ ) D．电压表(0～3 V) E．电流表(0～0.6 A) F．电流表(0～3 A) G．开关、导线若干 其中滑动变阻器应选__________，电流表应选__________．(只填器材前的序号) 滑动变阻器应选阻值比较小的，电源内阻较小，否则调节起来电压变化的范围小。 (2)为了最大限度的减小实验误差，请在虚线框中画出该实验最合理的电路图． 电压表测；路端电压 (3)某同学根据实验数据画出的 U －I 图像如图所示，由图像可得电池的电动势为____________V，内电阻为____________Ω . 分析：滑动变阻器应该选用阻值比电源内阻大几倍的电阻，这样调节滑动变阻器可以得到多组数据。如果滑动变阻器阻值比较大，比电源内阻大得多，则不论怎么调节滑动变阻器，路端电压（滑动变阻器上分的电压几乎不变），因此，电压的变化范围太小，做出的图象仅局限在很小的范围内。 解析 (1)滑动变阻器的最大值一般为待测电阻的几倍时较好，在该实验中因电源内阻比较小，故滑动变阻器选择较小一点的即可，故滑动变阻器应选 B.(也可以从便于调节的角度来分析，应该选择阻值较小的滑动变阻器) 电流表的量程要大于电源允许通过的电流，对于干电池来讲允许通过的最大电流一般是 0.5 A，故需...
