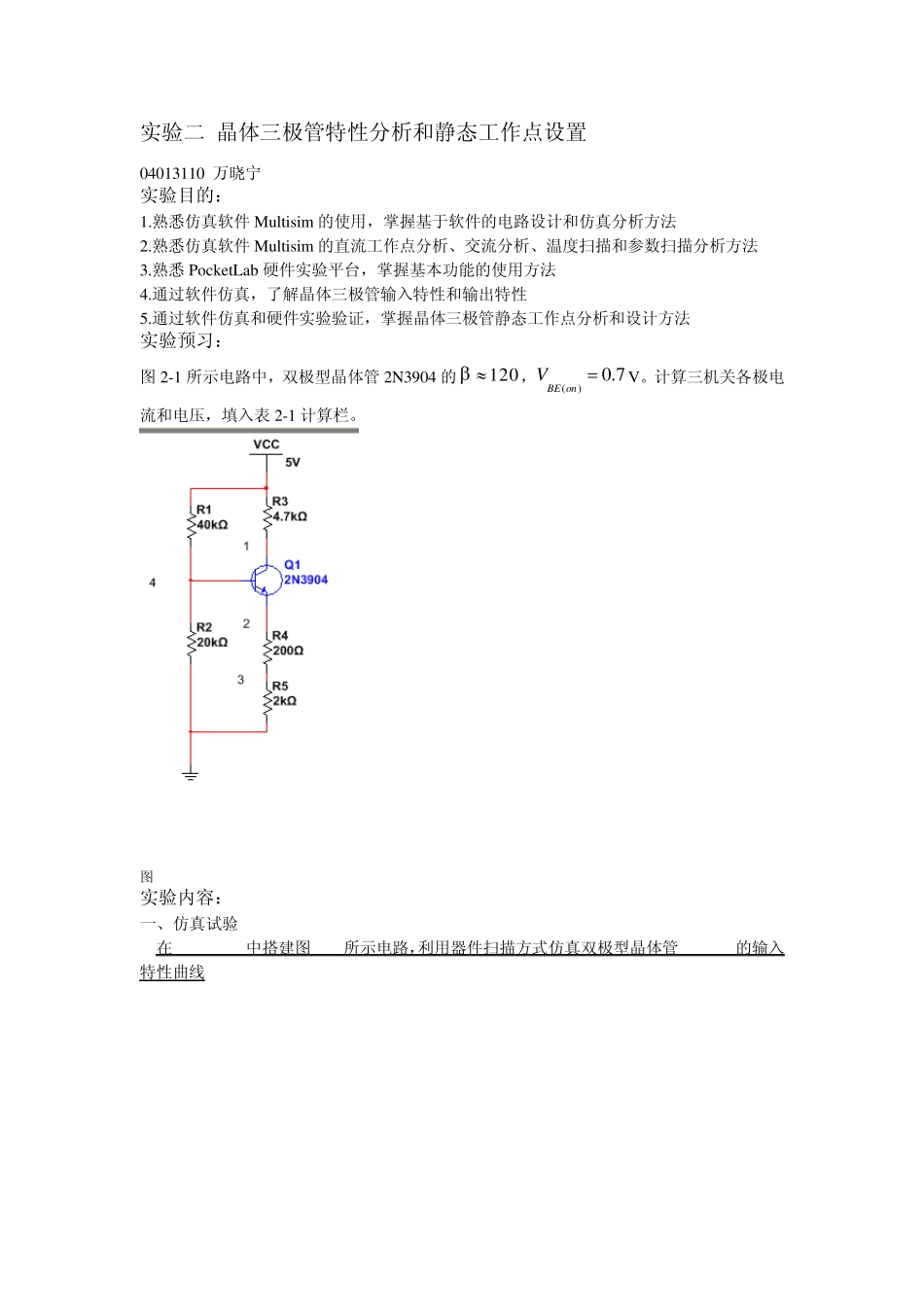

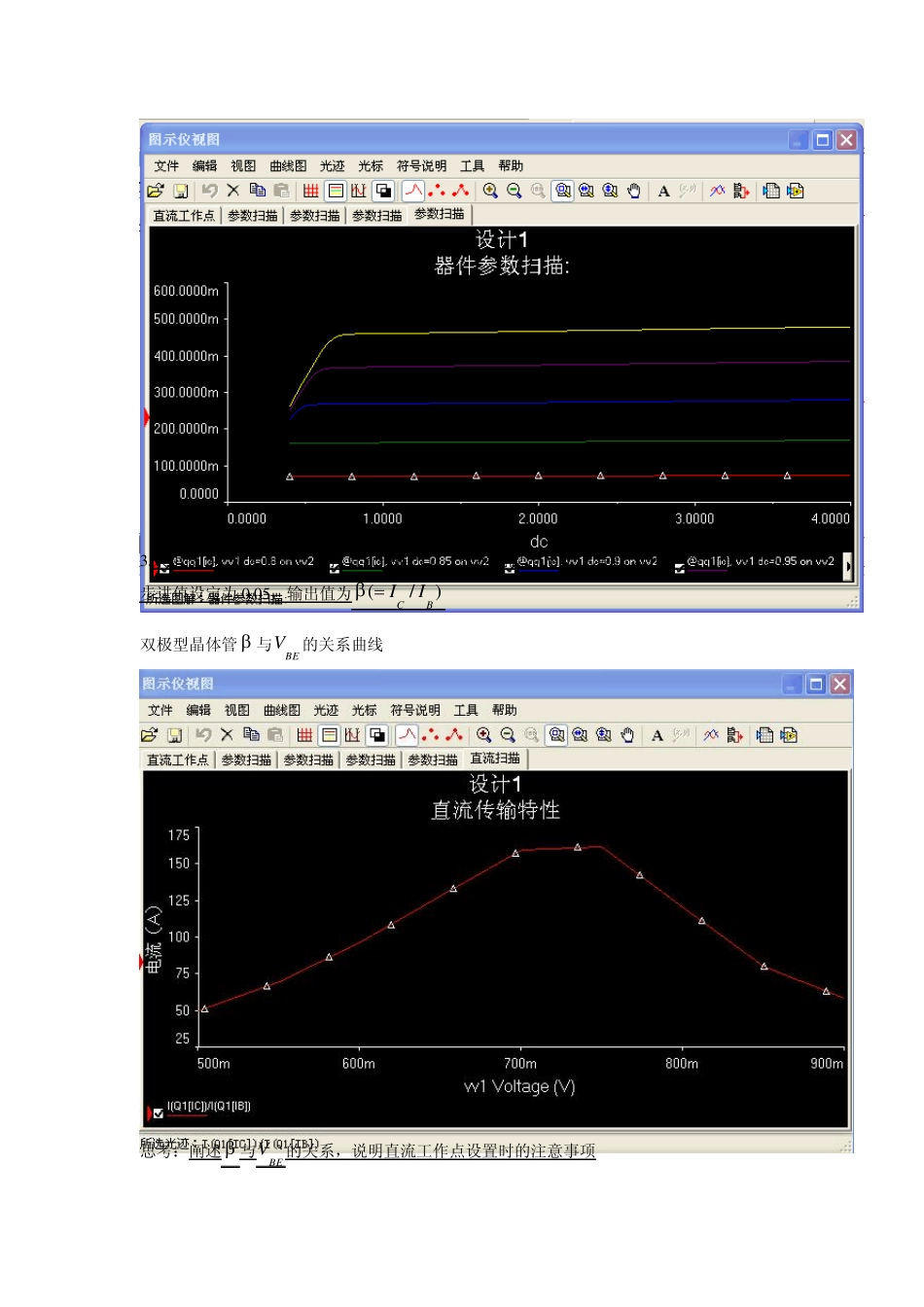

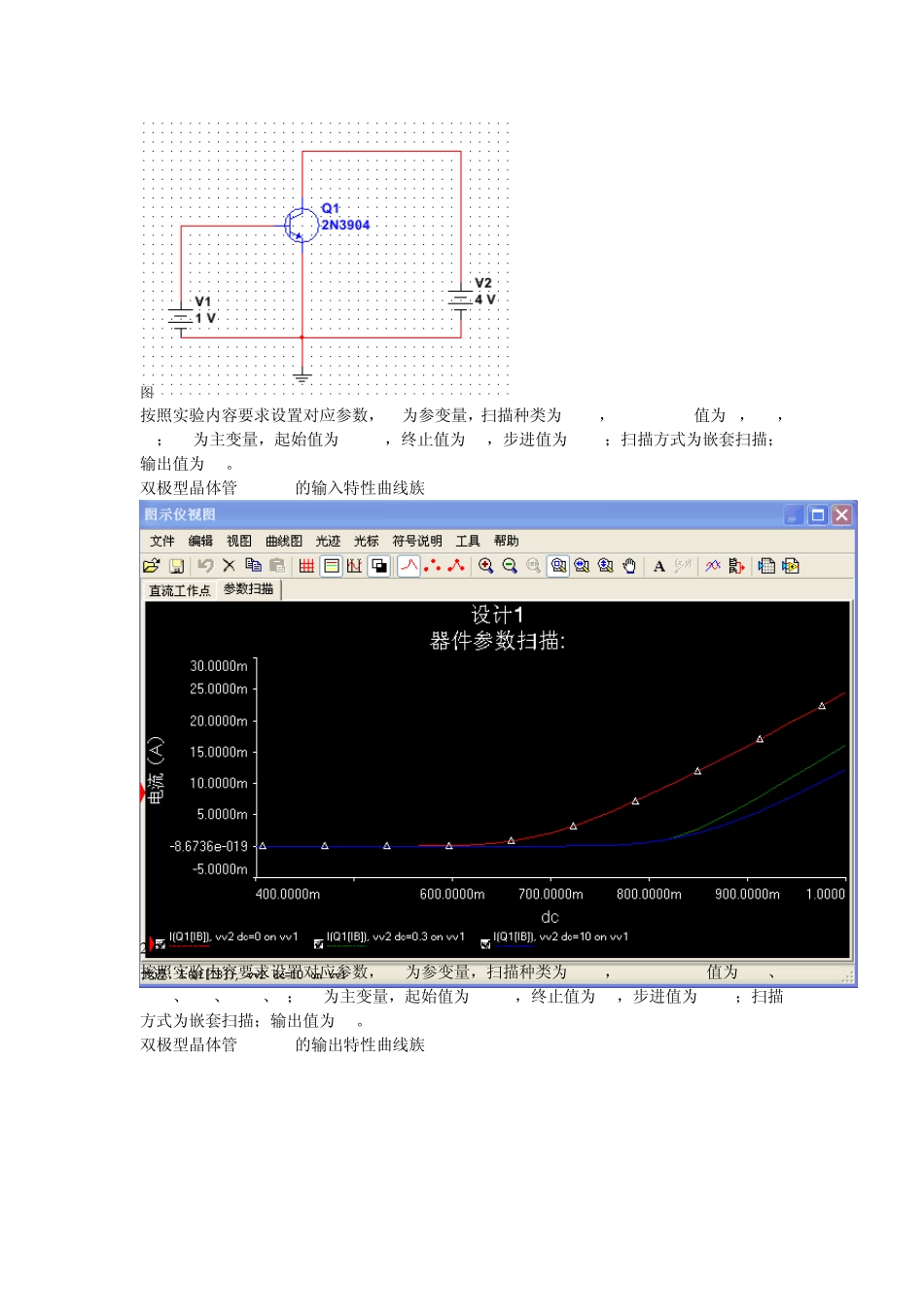

实验二 晶体三极管特性分析和静态工作点设置 04013110 万晓宁 实验目的： 1.熟悉仿真软件Mu ltisim 的使用，掌握基于软件的电路设计和仿真分析方法 2.熟悉仿真软件Mu ltisim 的直流工作点分析、交流分析、温度扫描和参数扫描分析方法 3.熟悉PocketLab 硬件实验平台，掌握基本功能的使用方法 4.通过软件仿真，了解晶体三极管输入特性和输出特性 5.通过软件仿真和硬件实验验证，掌握晶体三极管静态工作点分析和设计方法 实验预习： 图 2-1 所示电路中，双极型晶体管2N3904 的120，7.0)(onBEVV。计算三机关各极电流和电压，填入表 2-1 计算栏。 图 2-1 实验内容： 一、仿真试验 1.在 Multisim中搭建图 2-2所示电路，利用器件扫描方式仿真双极型晶体管2N3904的输入特性曲线 图2-2 按照实验内容要求设置对应参数，V2为参变量，扫描种类为List，Value list值为0，0.3，10；V1为主变量，起始值为400mV，终止值为1V，步进值为30mV；扫描方式为嵌套扫描；输出值为IB。 双极型晶体管2N3904的输入特性曲线族 2.采用图2-2 所示电路，利用器件扫描方式仿真双极型晶体管2N 3904 的输出特性曲线 按照实验内容要求设置对应参数，V1为参变量，扫描种类为List，Value list值为0.8、0.85、0.9、0.95、1；V2为主变量，起始值为400mV，终止值为4V，步进值为40mV；扫描方式为嵌套扫描；输出值为IC。 双极型晶体管2N3904的输出特性曲线族 3.采用图2-2 所示电路，选择直流扫描方式，扫描电源为V 1，起始值为0.5，终止值为0.9，步进值设定为0.05，输出值为)/(BC II 双极型晶体管 与BEV的关系曲线 思考：阐述  与BEV的关系，说明直流工作点设置时的注意事项 在双极型晶体管的截止区内（BEV<0.7V ）， 随BEV的增大而近似线性增大；在双极型晶体 管的放大区内（BEV>0.7V ），当BEV比较接近0.7V 时 值近似不变，当BEV继续增大时随BEV的增大而减小。 在进行直流工作点的设置时，既要保持BEV>)(onBEV，确保双极型晶体管工作在放大区内，又要控制BEV在一个合适的范围内，防止因BEV过大而导致  值与理论值出现较大偏差。 4.采用图 2-3 所示电路，利用温度扫描方式仿真双极型晶体管 与温度关系 图 2-3 扫描类型设置为线性，起始值为-40，终止值为 125，步进值设定为 2，输出值为)/(BC II 双极型晶体管 与温度关系曲线 5.在图2-2所示电路中，设置V1=0.7V，交流分析幅度为1V，利...
