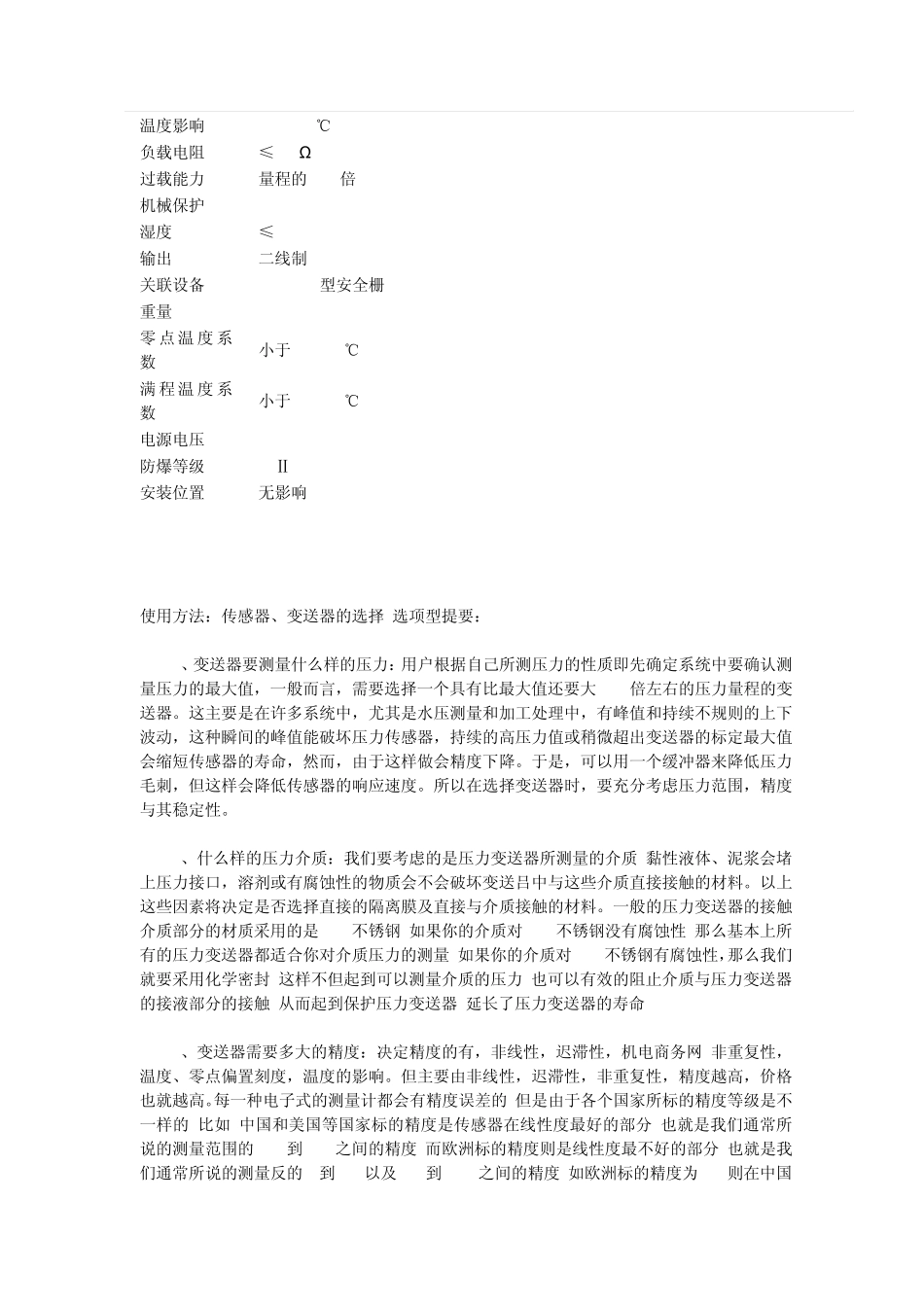

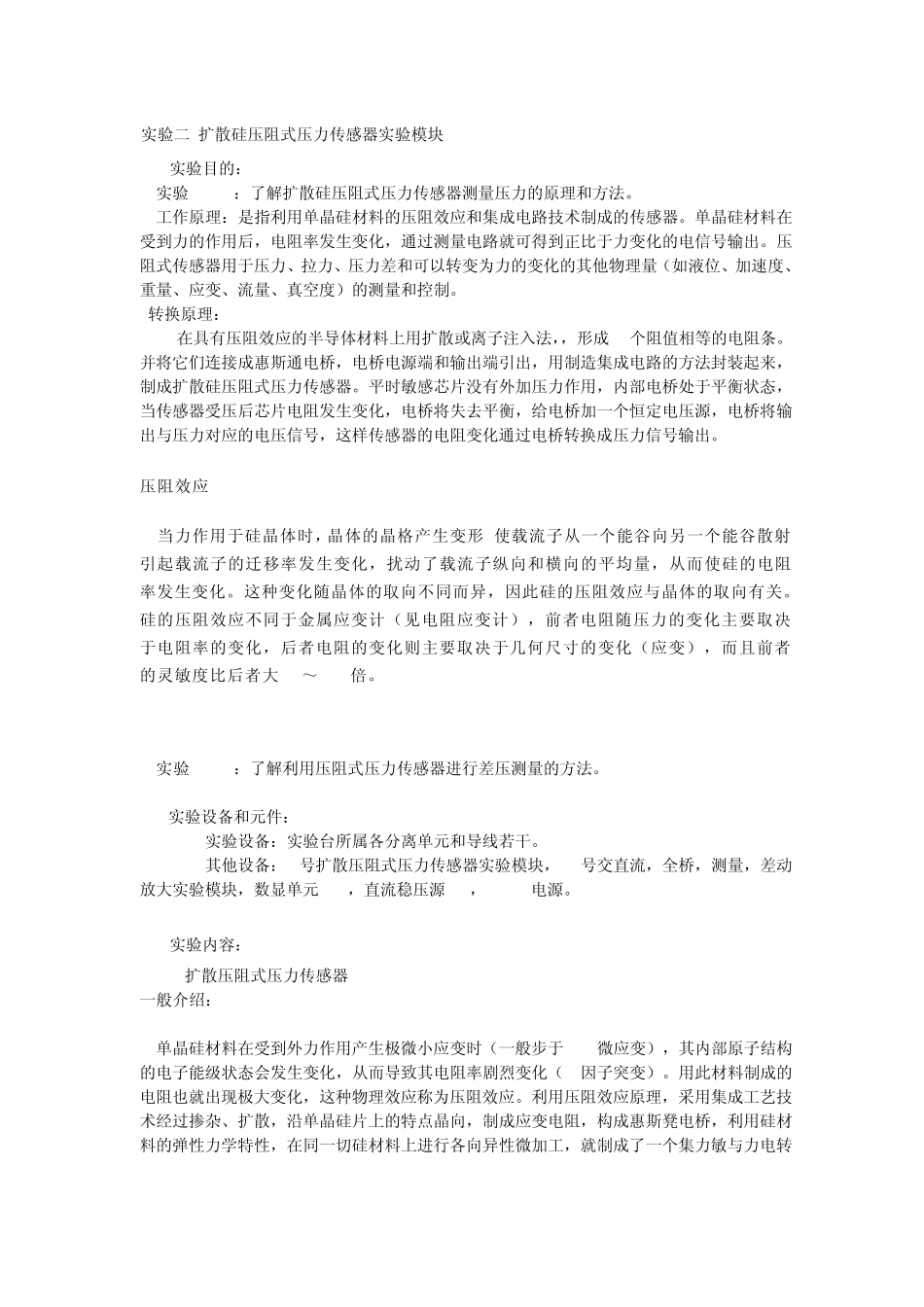

实验二 扩散硅压阻式压力传感器实验模块 2.1实验目的: 实验2.1.1:了解扩散硅压阻式压力传感器测量压力的原理和方法。 工作原理:是指利用单晶硅材料的压阻效应和集成电路技术制成的传感器。单晶硅材料在受到力的作用后,电阻率发生变化,通过测量电路就可得到正比于力变化的电信号输出。压阻式传感器用于压力、拉力、压力差和可以转变为力的变化的其他物理量(如液位、加速度、重量、应变、流量、真空度)的测量和控制。 转换原理: 在具有压阻效应的半导体材料上用扩散或离子注入法,,形成4个阻值相等的电阻条。并将它们连接成惠斯通电桥,电桥电源端和输出端引出,用制造集成电路的方法封装起来,制成扩散硅压阻式压力传感器。平时敏感芯片没有外加压力作用,内部电桥处于平衡状态,当传感器受压后芯片电阻发生变化,电桥将失去平衡,给电桥加一个恒定电压源,电桥将输出与压力对应的电压信号,这样传感器的电阻变化通过电桥转换成压力信号输出。 压阻效应: 当力作用于硅晶体时,晶体的晶格产生变形,使载流子从一个能谷向另一个能谷散射,引起载流子的迁移率发生变化,扰动了载流子纵向和横向的平均量,从而使硅的电阻率发生变化。这种变化随晶体的取向不同而异,因此硅的压阻效应与晶体的取向有关。硅的压阻效应不同于金属应变计(见电阻应变计),前者电阻随压力的变化主要取决于电阻率的变化,后者电阻的变化则主要取决于几何尺寸的变化(应变),而且前者的灵敏度比后者大 50~100倍。 实验2.1.2:了解利用压阻式压力传感器进行差压测量的方法。 2.2实验设备和元件: 2.2.1 实验设备:实验台所属各分离单元和导线若干。 2.2.2 其他设备:2号扩散压阻式压力传感器实验模块,14号交直流,全桥,测量,差动放大实验模块,数显单元 20V,直流稳压源+5V,+_12V电源。 2.3实验内容: 2.3.1扩散压阻式压力传感器 一般介绍: 单晶硅材料在受到外力作用产生极微小应变时(一般步于400微应变),其内部原子结构的电子能级状态会发生变化,从而导致其电阻率剧烈变化(G因子突变)。用此材料制成的电阻也就出现极大变化,这种物理效应称为压阻效应。利用压阻效应原理,采用集成工艺技术经过掺杂、扩散,沿单晶硅片上的特点晶向,制成应变电阻,构成惠斯凳电桥,利用硅材料的弹性力学特性,在同一切硅材料上进行各向异性微加工,就制成了一个集力敏与力电转换检测于一体的扩散硅传感器。给传感器匹配一放大电路及相关部件,使之输出...
