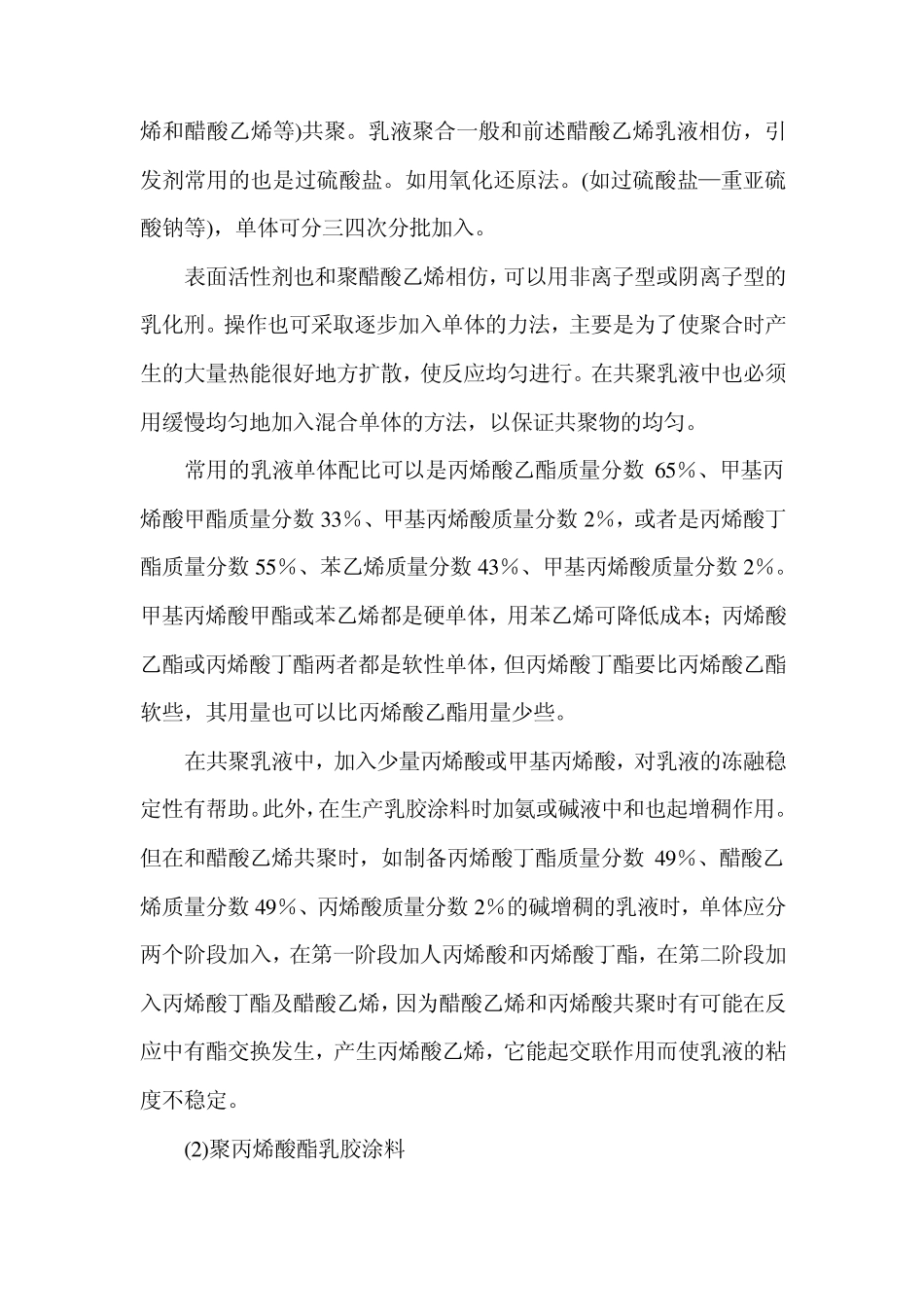

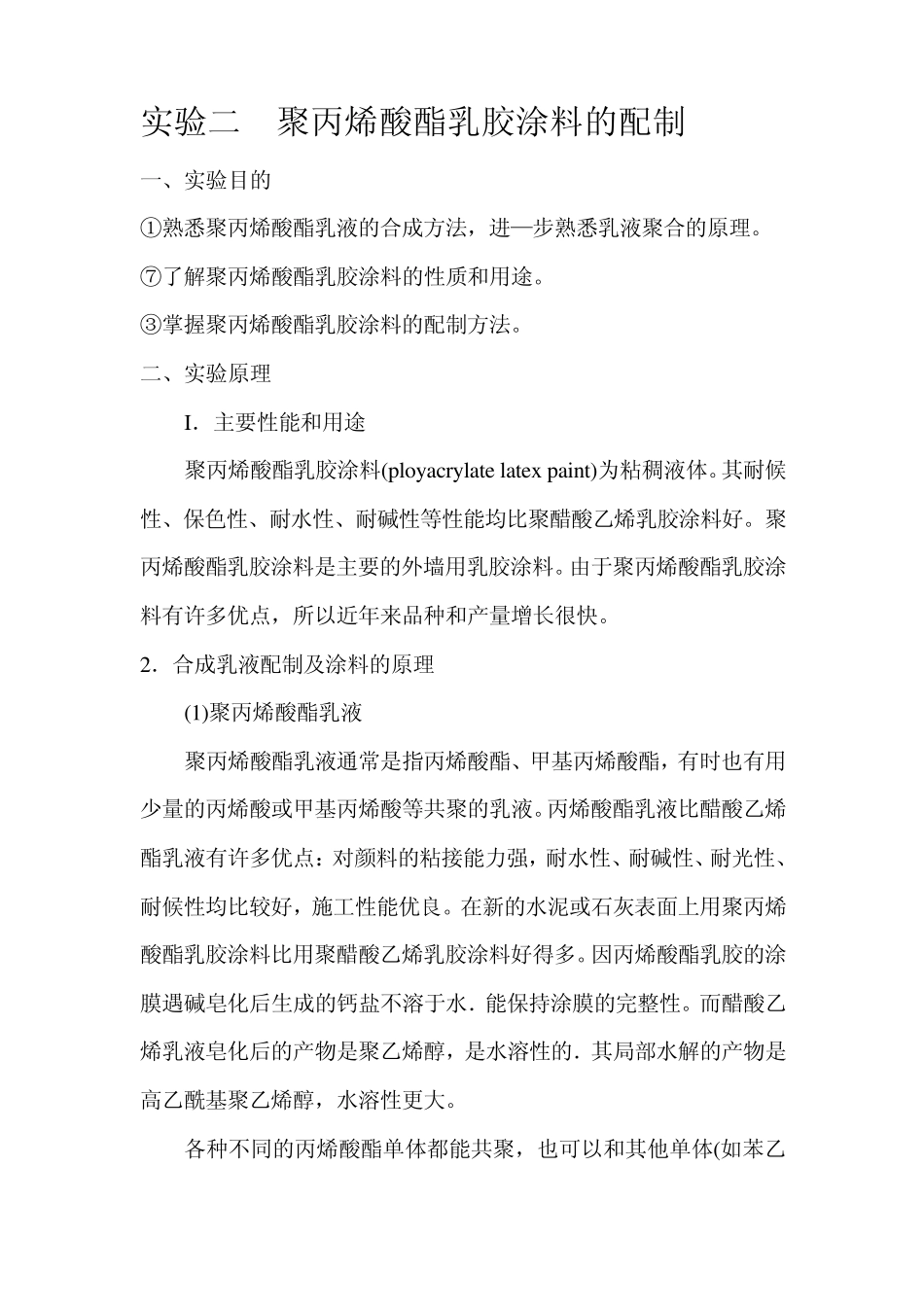

实验二 聚丙烯酸酯乳胶涂料的配制 一、实验目的 ①熟悉聚丙烯酸酯乳液的合成方法,进—步熟悉乳液聚合的原理。 ⑦了解聚丙烯酸酯乳胶涂料的性质和用途。 ③掌握聚丙烯酸酯乳胶涂料的配制方法。 二、实验原理 I.主要性能和用途 聚丙烯酸酯乳胶涂料(ploy acry late latex paint)为粘稠液体。其耐候性、保色性、耐水性、耐碱性等性能均比聚醋酸乙烯乳胶涂料好。聚丙烯酸酯乳胶涂料是主要的外墙用乳胶涂料。由于聚丙烯酸酯乳胶涂料有许多优点,所以近年来品种和产量增长很快。 2.合成乳液配制及涂料的原理 (1)聚丙烯酸酯乳液 聚丙烯酸酯乳液通常是指丙烯酸酯、甲基丙烯酸酯,有时也有用少量的丙烯酸或甲基丙烯酸等共聚的乳液。丙烯酸酯乳液比醋酸乙烯酯乳液有许多优点:对颜料的粘接能力强,耐水性、耐碱性、耐光性、耐候性均比较好,施工性能优良。在新的水泥或石灰表面上用聚丙烯酸酯乳胶涂料比用聚醋酸乙烯乳胶涂料好得多。因丙烯酸酯乳胶的涂膜遇碱皂化后生成的钙盐不溶于水.能保持涂膜的完整性。而醋酸乙烯乳液皂化后的产物是聚乙烯醇,是水溶性的.其局部水解的产物是高乙酰基聚乙烯醇,水溶性更大。 各种不同的丙烯酸酯单体都能共聚,也可以和其他单体(如苯乙烯和醋酸乙烯等)共聚。乳液聚合一般和前述醋酸乙烯乳液相仿,引发剂常用的也是过硫酸盐。如用氧化还原法。(如过硫酸盐—重亚硫酸钠等),单体可分三四次分批加入。 表面活性剂也和聚醋酸乙烯相仿,可以用非离子型或阴离子型的乳化刑。操作也可采取逐步加入单体的力法,主要是为了使聚合时产生的大量热能很好地方扩散,使反应均匀进行。在共聚乳液中也必须用缓慢均匀地加入混合单体的方法,以保证共聚物的均匀。 常用的乳液单体配比可以是丙烯酸乙酯质量分数 65%、甲基丙烯酸甲酯质量分数 33%、甲基丙烯酸质量分数 2%,或者是丙烯酸丁酯质量分数 55%、苯乙烯质量分数 43%、甲基丙烯酸质量分数 2%。甲基丙烯酸甲酯或苯乙烯都是硬单体,用苯乙烯可降低成本;丙烯酸乙酯或丙烯酸丁酯两者都是软性单体,但丙烯酸丁酯要比丙烯酸乙酯软些,其用量也可以比丙烯酸乙酯用量少些。 在共聚乳液中,加入少量丙烯酸或甲基丙烯酸,对乳液的冻融稳定性有帮助。此外,在生产乳胶涂料时加氨或碱液中和也起增稠作用。但在和醋酸乙烯共聚时,如制备丙烯酸丁酯质量分数 49%、醋酸乙烯质量分数 49%、丙烯酸质量分数 2%的碱增稠的乳液时,单体应分两个阶段加入,在第一...
