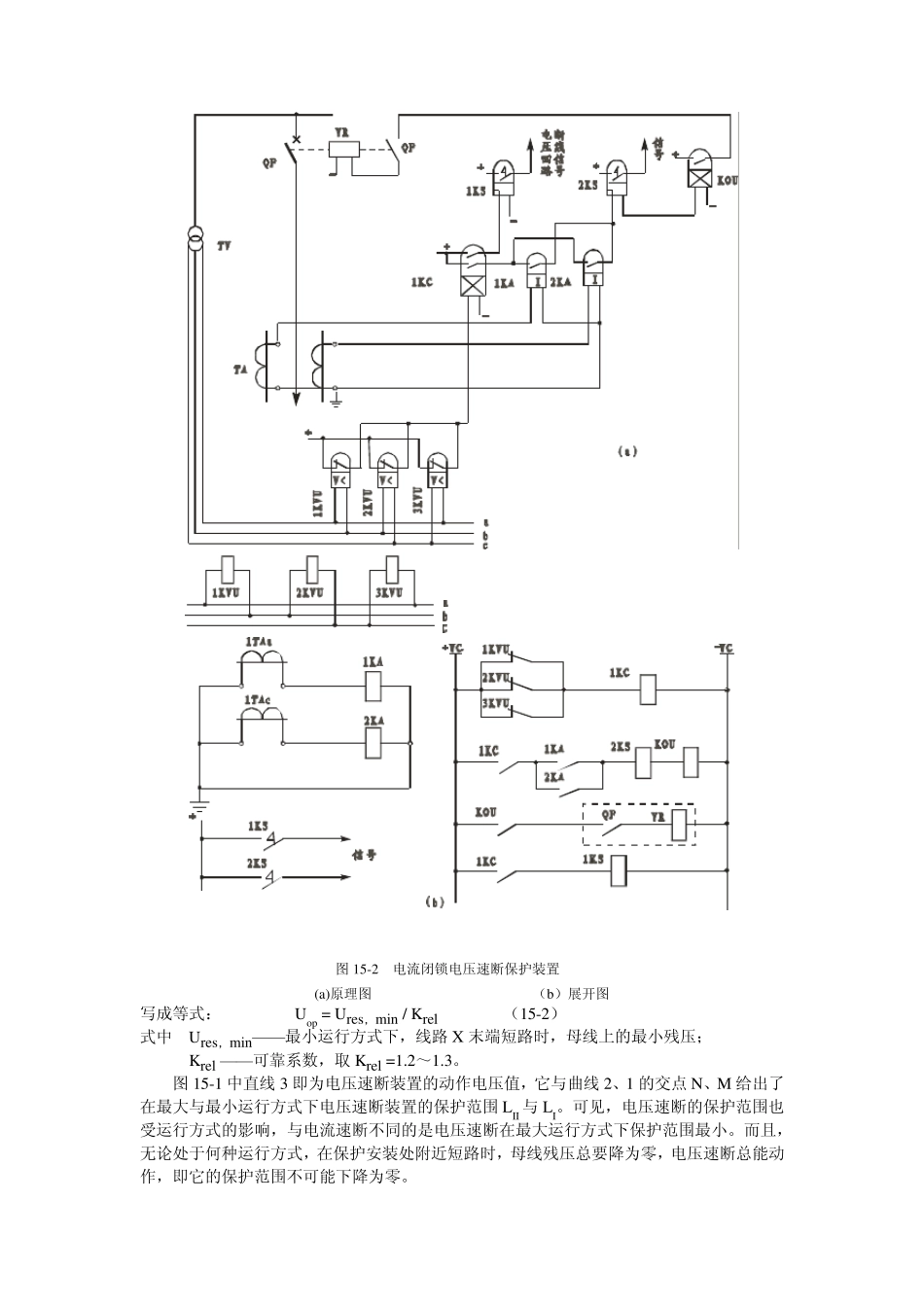

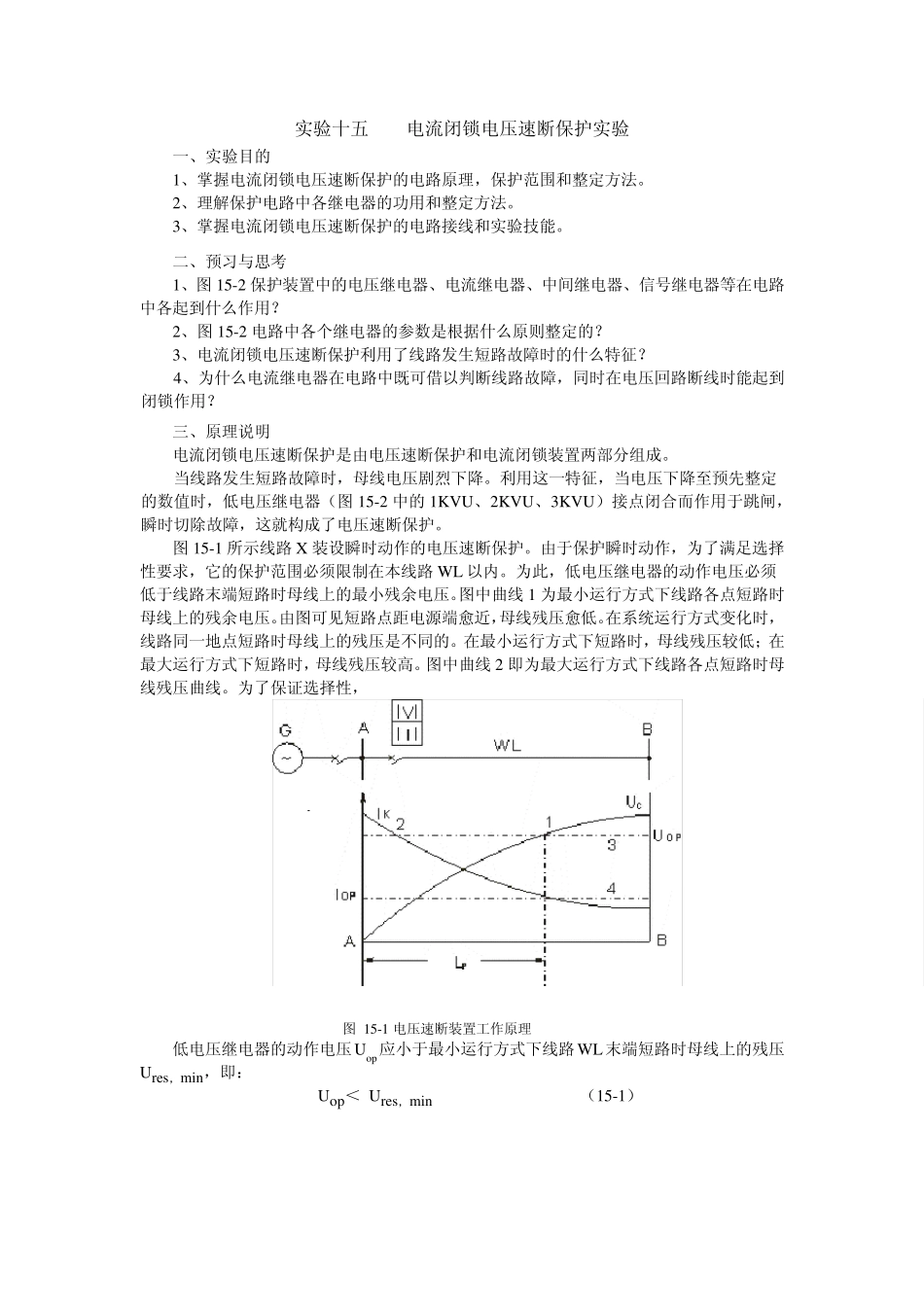

实验十五 电流闭锁电压速断保护实验 一、实验目的 1、掌握电流闭锁电压速断保护的电路原理,保护范围和整定方法。 2、理解保护电路中各继电器的功用和整定方法。 3、掌握电流闭锁电压速断保护的电路接线和实验技能。 二、预习与思考 1、图 15-2 保护装置中的电压继电器、电流继电器、中间继电器、信号继电器等在电路中各起到什么作用? 2、图 15-2 电路中各个继电器的参数是根据什么原则整定的? 3、电流闭锁电压速断保护利用了线路发生短路故障时的什么特征? 4、为什么电流继电器在电路中既可借以判断线路故障,同时在电压回路断线时能起到闭锁作用? 三、原理说明 电流闭锁电压速断保护是由电压速断保护和电流闭锁装置两部分组成。 当线路发生短路故障时,母线电压剧烈下降。利用这一特征,当电压下降至预先整定的数值时,低电压继电器(图 15-2 中的 1KVU、2KVU、3KVU)接点闭合而作用于跳闸,瞬时切除故障,这就构成了电压速断保护。 图 15-1 所示线路 X 装设瞬时动作的电压速断保护。由于保护瞬时动作,为了满足选择性要求,它的保护范围必须限制在本线路 WL 以内。为此,低电压继电器的动作电压必须低于线路末端短路时母线上的最小残余电压。图中曲线 1 为最小运行方式下线路各点短路时母线上的残余电压。由图可见短路点距电源端愈近,母线残压愈低。在系统运行方式变化时,线路同一地点短路时母线上的残压是不同的。在最小运行方式下短路时,母线残压较低;在最大运行方式下短路时,母线残压较高。图中曲线 2 即为最大运行方式下线路各点短路时母线残压曲线。为了保证选择性, 图 15-1 电压速断装置工作原理 低电压继电器的动作电压Uop应小于最小运行方式下线路 WL末端短路时母线上的残压 Ures,min,即: Uop< Ures,min (15-1) 图15-2 电流闭锁电压速断保护装置 (a)原理图 (b)展开图 写成等式: Uop = Ures,min / Krel (15-2) 式中 Ures,min——最小运行方式下,线路X 末端短路时,母线上的最小残压; Krel ——可靠系数,取Krel =1.2~1.3。 图15-1 中直线3 即为电压速断装置的动作电压值,它与曲线2、1 的交点 N、M 给出了在最大与最小运行方式下电压速断装置的保护范围 LII 与LI。可见,电压速断的保护范围也受运行方式的影响,与电流速断不同的是电压速断在最大运行方式下保护范围最小。而且,无论处于何种运行方式,在保护安装处附近短路时,母线残压总...
