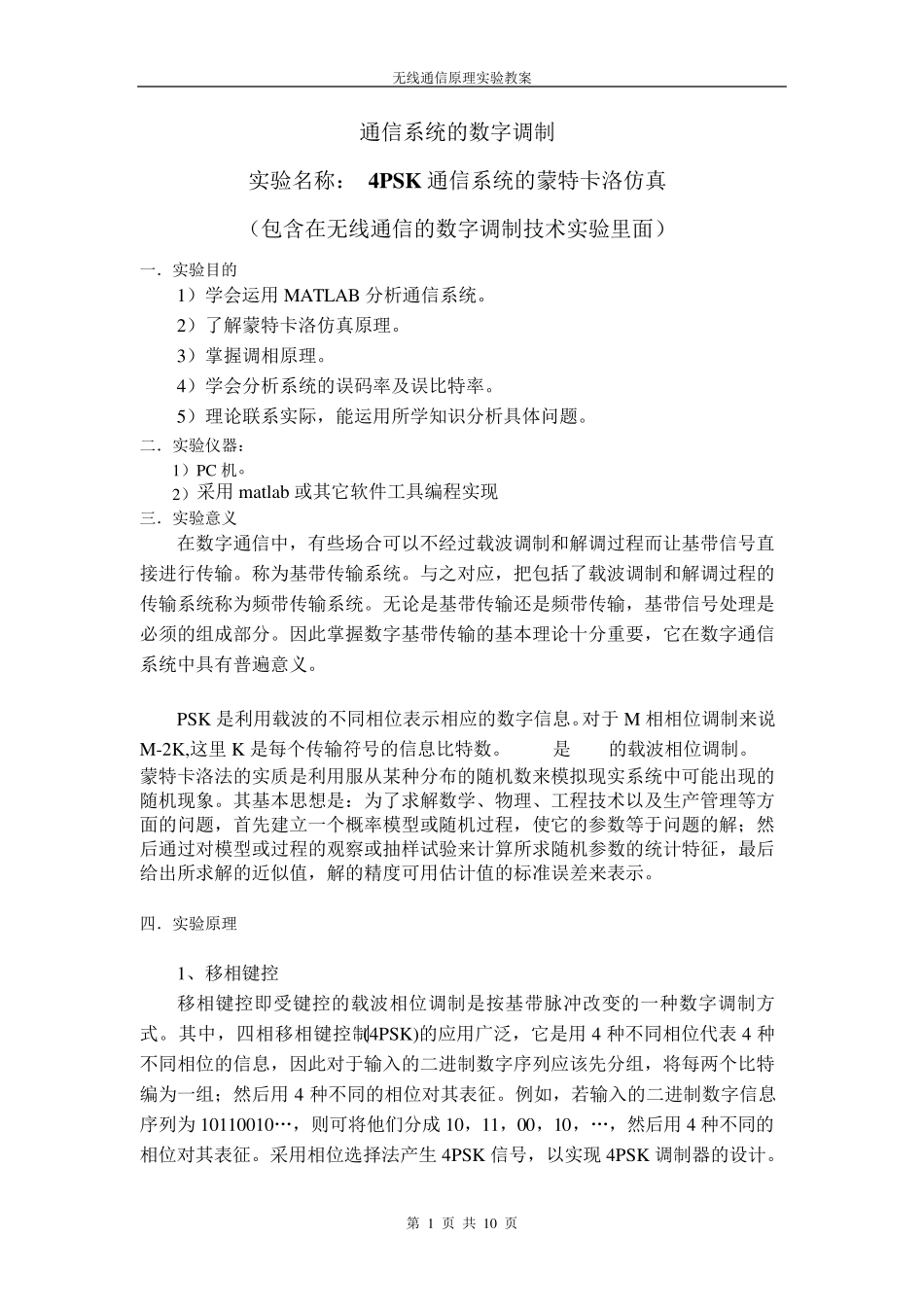

无线通信原理实验教案 第 1 页 共 10 页 通信系统的数字调制 实验名称： 4PSK 通信系统的蒙特卡洛仿真 （包含在无线通信的数字调制技术实验里面） 一．实验目的 1）学会运用 MATLAB 分析通信系统。 2）了解蒙特卡洛仿真原理。 3）掌握调相原理。 4）学会分析系统的误码率及误比特率。 5）理论联系实际，能运用所学知识分析具体问题。 二．实验仪器： 1）PC 机。 2）采用 matlab 或其它软件工具编程实现 三．实验意义 在数字通信中，有些场合可以不经过载波调制和解调过程而让基带信号直接进行传输。称为基带传输系统。与之对应，把包括了载波调制和解调过程的传输系统称为频带传输系统。无论是基带传输还是频带传输，基带信号处理是必须的组成部分。因此掌握数字基带传输的基本理论十分重要，它在数字通信系统中具有普遍意义。 PSK 是利用载波的不同相位表示相应的数字信息。对于M 相相位调制来说M-2K,这里 K 是每个传输符号的信息比特数。4PSK是 M=4的载波相位调制。 蒙特卡洛法的实质是利用服从某种分布的随机数来模拟现实系统中可能出现的随机现象。其基本思想是：为了求解数学、物理、工程技术以及生产管理等方面的问题，首先建立一个概率模型或随机过程，使它的参数等于问题的解；然后通过对模型或过程的观察或抽样试验来计算所求随机参数的统计特征，最后给出所求解的近似值，解的精度可用估计值的标准误差来表示。 四．实验原理 1、移相键控 移相键控即受键控的载波相位调制是按基带脉冲改变的一种数字调制方式。其中，四相移相键控制(4PSK)的应用广泛，它是用 4 种不同相位代表4 种不同相位的信息，因此对于输入的二进制数字序列应该先分组，将每两个比特编为一组；然后用 4 种不同的相位对其表征。例如，若输入的二进制数字信息序列为 10110010…，则可将他们分成 10，11，00，10，…，然后用 4 种不同的相位对其表征。采用相位选择法产生4PSK 信号，以实现 4PSK 调制器的设计。 无线通信原理实验教案 第 2 页 共 10 页 2、MPSK 信号 所谓多进制数字调制，就是利用多进制数字基带信号去调制高频载波的某个参量，如幅度、频率或相位的过程。根据被调参量的不同，多进制数字调制可分为多进制幅度键控（MASK）、多进制频移键控（MFSK）以及多进制相移键控（MPSK 或 MDPSK）。也可以把载波的两个参量组合起来进行调制，如把幅度和相位组合起来得到多进制幅相键控（MAPK）或它的...
