实验名称分光仪的调节和三棱镜顶角的测定

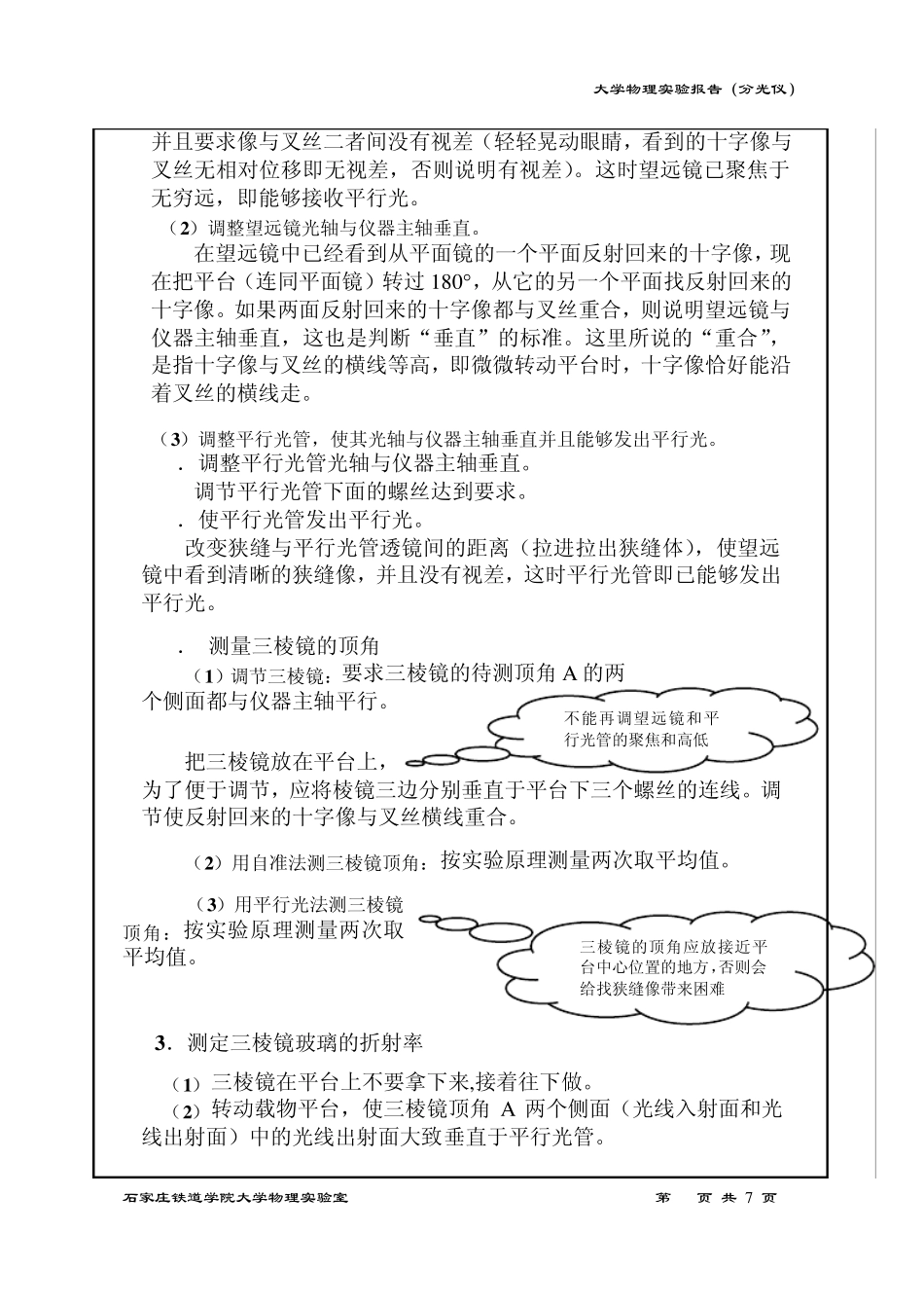

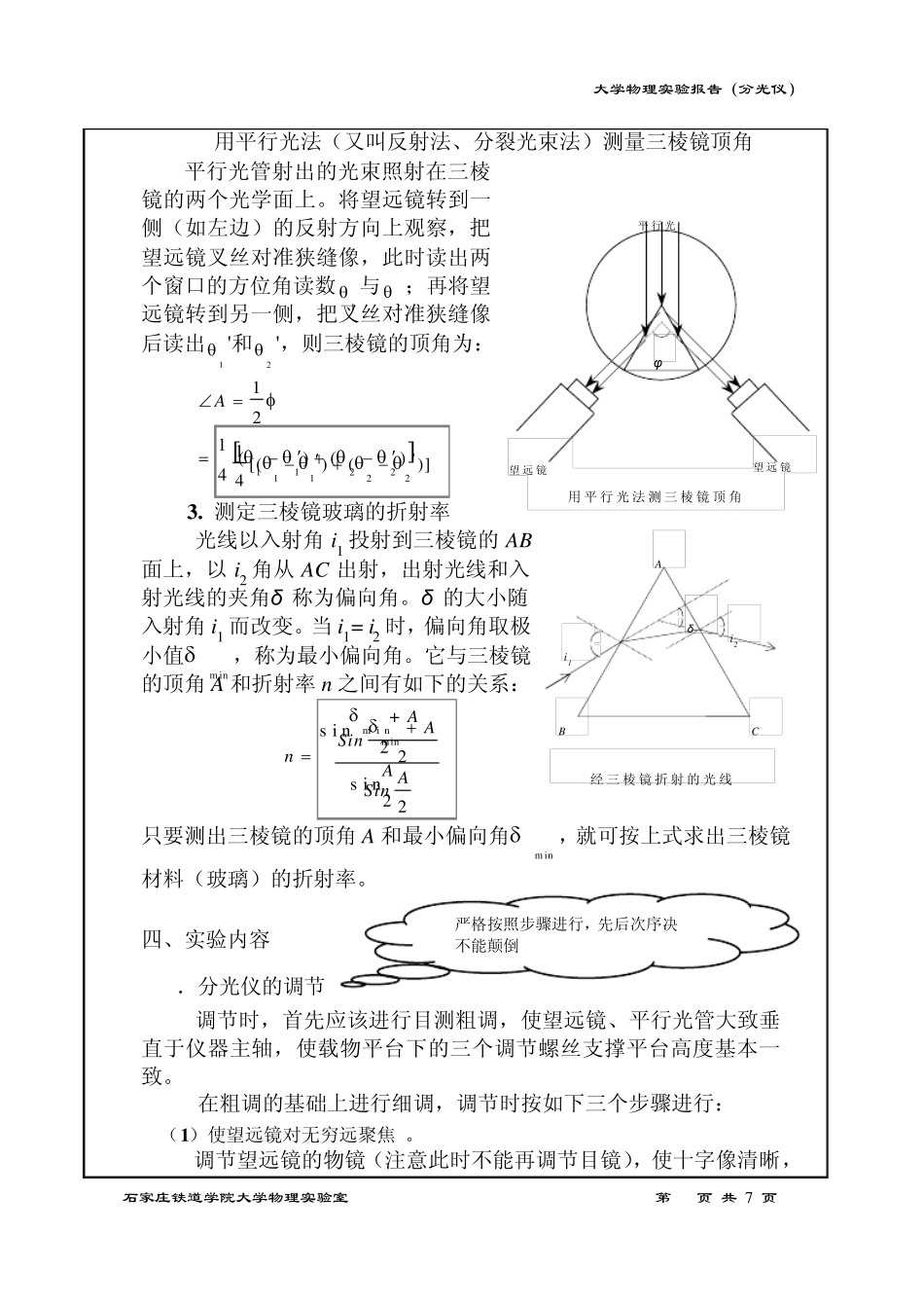

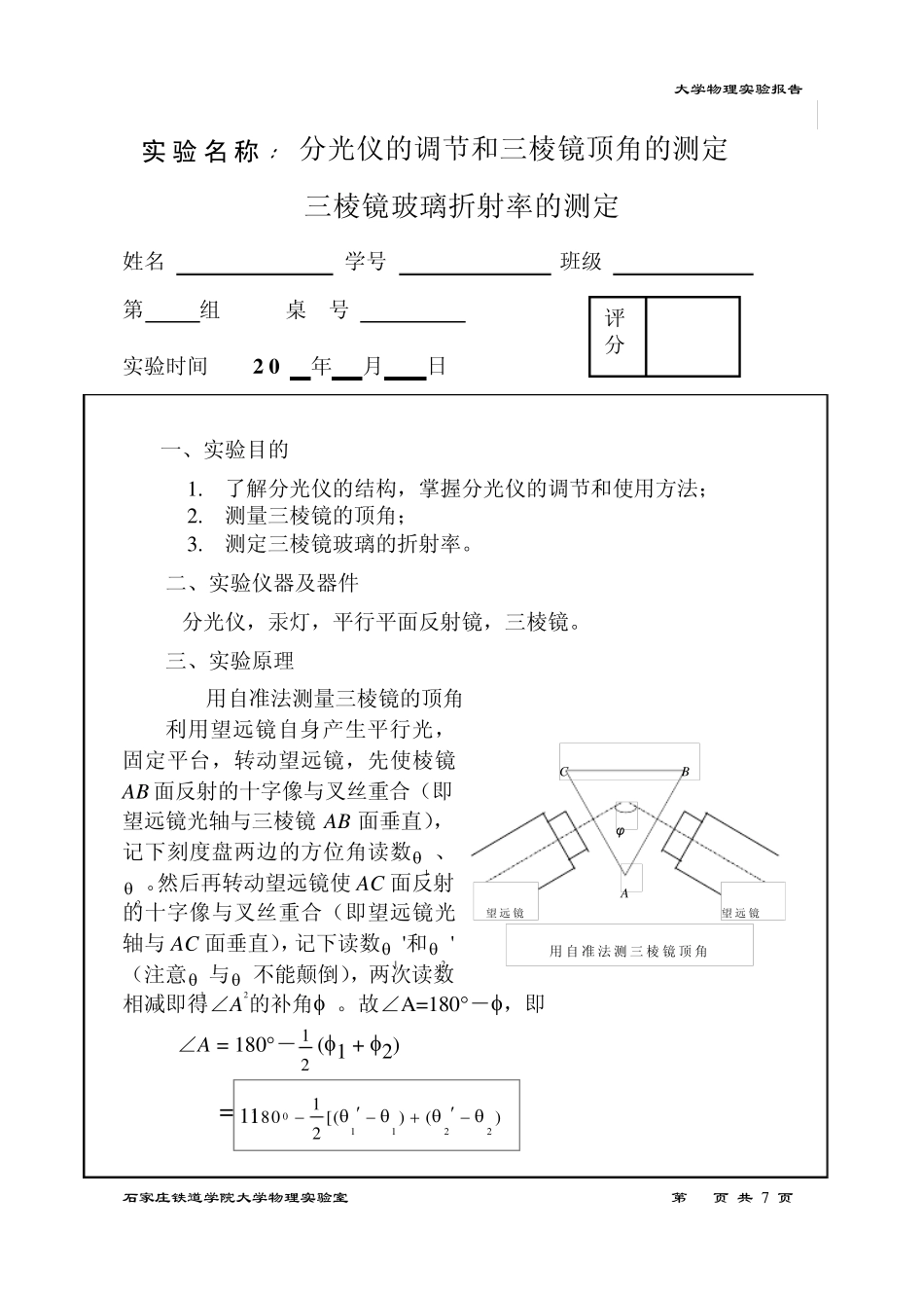

大学物理实验报告 石家庄铁道学院大学物理实验室 第 1 页 共 7 页 实验名 称 ：分光仪的调节和三棱镜顶角的测定 三棱镜玻璃折射率的测定 姓名 学号 班级 第 组 桌 号 实验时间 2 0 年 月 日 一、实验目的 1. 了解分光仪的结构，掌握分光仪的调节和使用方法； 2. 测量三棱镜的顶角； 3. 测定三棱镜玻璃的折射率。 二、实验仪器及器件 分光仪，汞灯，平行平面反射镜，三棱镜。 三、实验原理 1. 用自准法测量三棱镜的顶角 利用望远镜自身产生平行光，固定平台，转动望远镜，先使棱镜AB 面反射的十字像与叉丝重合（即望远镜光轴与三棱镜AB 面垂直），记下刻度盘两边的方位角读数1 、2 。然后再转动望远镜使AC 面反射的十字像与叉丝重合（即望远镜光轴与AC 面垂直），记下读数1 '和2 '（注意1 与2 不能颠倒），两次读数相减即得∠A 的补角 。故∠A=180－，即 ∠A = 180－ 12(1 + 2) = 11 AC Bφ望远镜望远镜用自准法测三棱镜顶角 011221180[()()2 评 分 大学物理实验报告（分光仪） 石家庄铁道学院大学物理实验室 第 2 页 共 7 页 严格按照步骤进行，先后次序决不能颠倒 2. 用平行光法（又叫反射法、分裂光束法）测量三棱镜顶角 平行光管射出的光束照射在三棱镜的两个光学面上。将望远镜转到一侧（如左边）的反射方向上观察，把望远镜叉丝对准狭缝像，此时读出两个窗口的方位角读数1 与2 ；再将望远镜转到另一侧，把叉丝对准狭缝像后读出1 '和2 '，则三棱镜的顶角为： )()(41212211 A 3 . 测定三棱镜玻璃的折射率 光线以入射角 i1 投射到三棱镜的 AB面上，以 i2 角从 AC 出射，出射光线和入射光线的夹角δ 称为偏向角。δ 的大小随入射角 i1 而改变。当 i1= i2 时，偏向角取极小值 m in ，称为最小偏向角。它与三棱镜的顶角 A 和折射率 n 之间有如下的关系： 2s i n 2+s i nm i nAAn 只要测出三棱镜的顶角 A 和最小偏向角 m in ，就可按上式求出三棱镜材料（玻璃）的折射率。 四、实验内容 1．分光仪的调节 调节时，首先应该进行目测粗调，使望远镜、平行光管大致垂直于仪器主轴，使载物平台下的三个调节螺丝支撑平台高度基本一致。 在粗调的基础上进行细调，调节时按如下三个步骤进行： （1 ）使望远镜对无穷远聚焦 。 ...
