实验室气体管道说明及安装

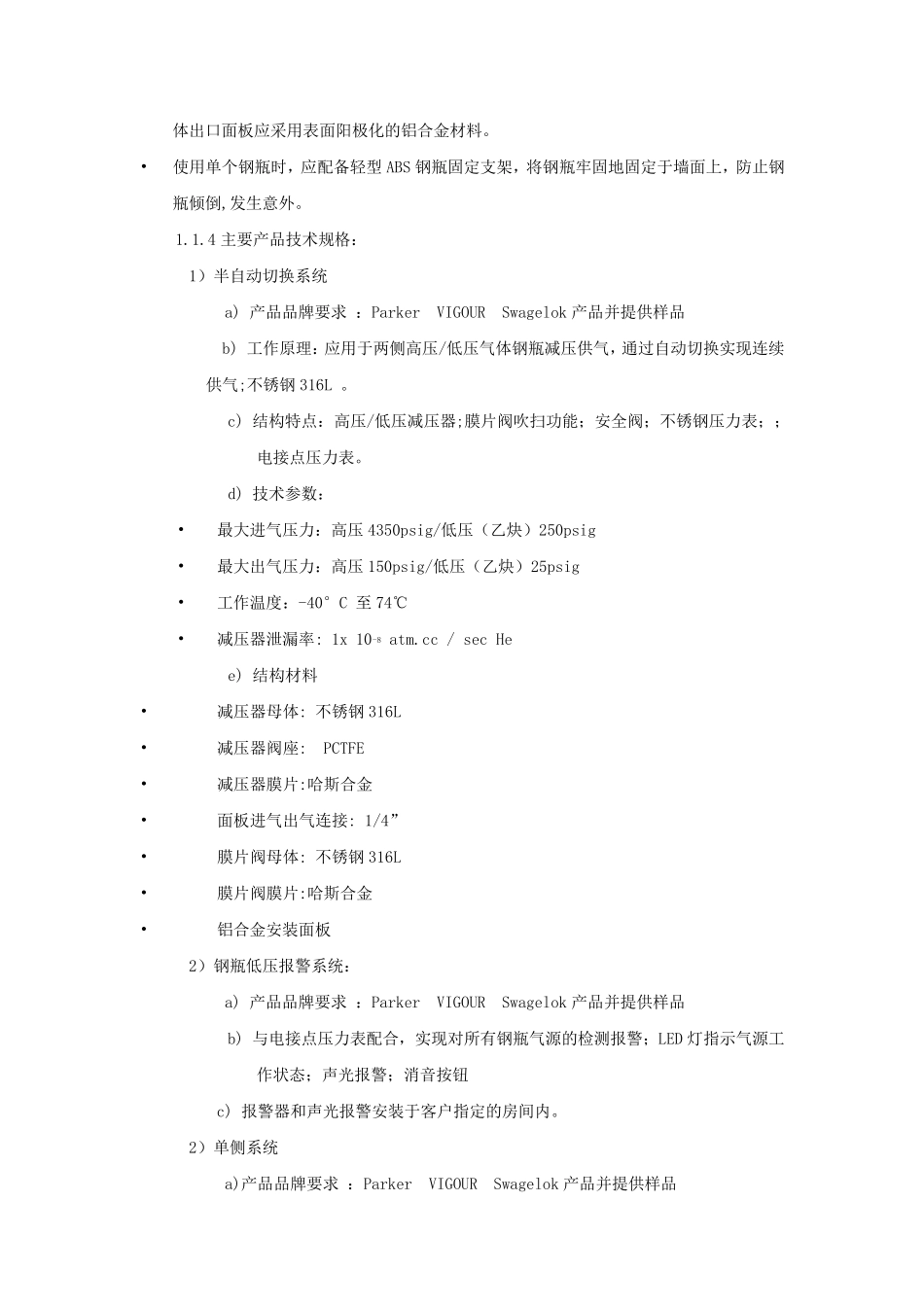

实验室气体管道说明及安装 1.1 实验室气体管道系统技术说明 1.1.1 编制依据参照国家规范 标准规范（描述、罗列本招标文件适用的主要标准和规范） 下列规范、规程和标准通过引用构成了本技术文件的组成部分。本技术文件涉及到的规范、规程和标准，除注明年号者外，应为最新版本。所有工程的制造、检验及验收除应符合本技术文件外，尚应符合图样以及订货技术协议的有关规定： • GB50016－ 2006《 建 筑 设 计 防 火 规范Code for Fire Prevention of Building Design》 • GB50235－ 2010 《 工业 金 属 管道施 工规范Code for construction of industrial metallic piping》 • JGJ91－ 93《 科 学 实验建 筑 设 计 规范Design Code for construction of scientific Lab 》 • GB 50316-2000《 工业 金 属 管道设 计 规范Design code for industrial metallic piping》 (2008 年版) • GB 50177-2005《 氢 气站 设 计 规范Design Code for H2 station》 • GB/T 20801-2006《 压 力 管道规范 工业 管道Design Code for Pressure Pipelines》 • GB16912-2008 《 深 度 冷 冻 法 生 产 氧 气及相 关气体安全 技术规程》 • GB50236-2011 《 现 场 设 备 、工业 管道焊 接 工程施 工规范》 • GB50184-2011 《 工业 金 属 管道工程施 工质 量 验收规范》 • SH/T3103-2009 《 石 油化工中心化验室设 计 规范》 • 电子工业 部气体管道安全 管理规程 • GB4962-2008 《 氢 气使用安全 技术规程》 • SH 3501-2011 《 石 油化工有毒、可燃介质 钢制管道工程施 工及验收规范》 当上述文件与本技术文件条件的要求发生 矛盾时，原则上按照较严者的要求执行，或书面形 式 向 买 方 提 出 ，由 买 方 负 责 联 络 设 计 方 提 出 处 理意 见 ； 以上标准均 采 用最新版本。 1.1.2 总体设计概述 • 本项目中，气体采用集中供气方式供气。管道从一楼钢瓶间接入用气点，高纯气体包含氦气、氩气、氮气、氧气、氢气、乙炔 氨气，所有气体都采用半自动切换装置， ，氢气、乙炔、管路配备阻火器。 • 综上，出口点采用球阀+减压器+终端转接头连接。 • 色谱产生的废气经废气管道就近接入排风管道中。 • 为确保更换钢瓶时管道内部混入杂质，半自动切换装置...
