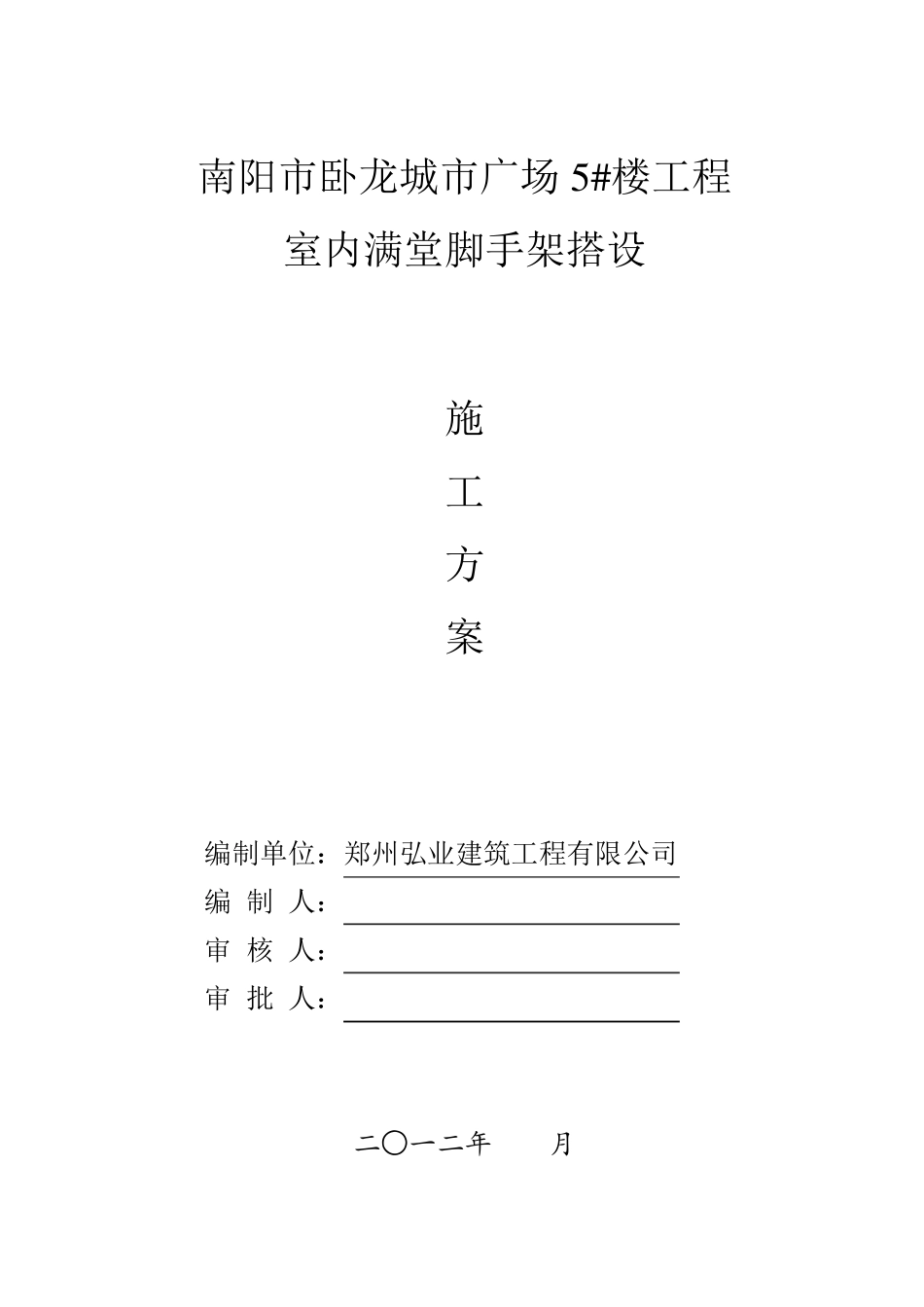

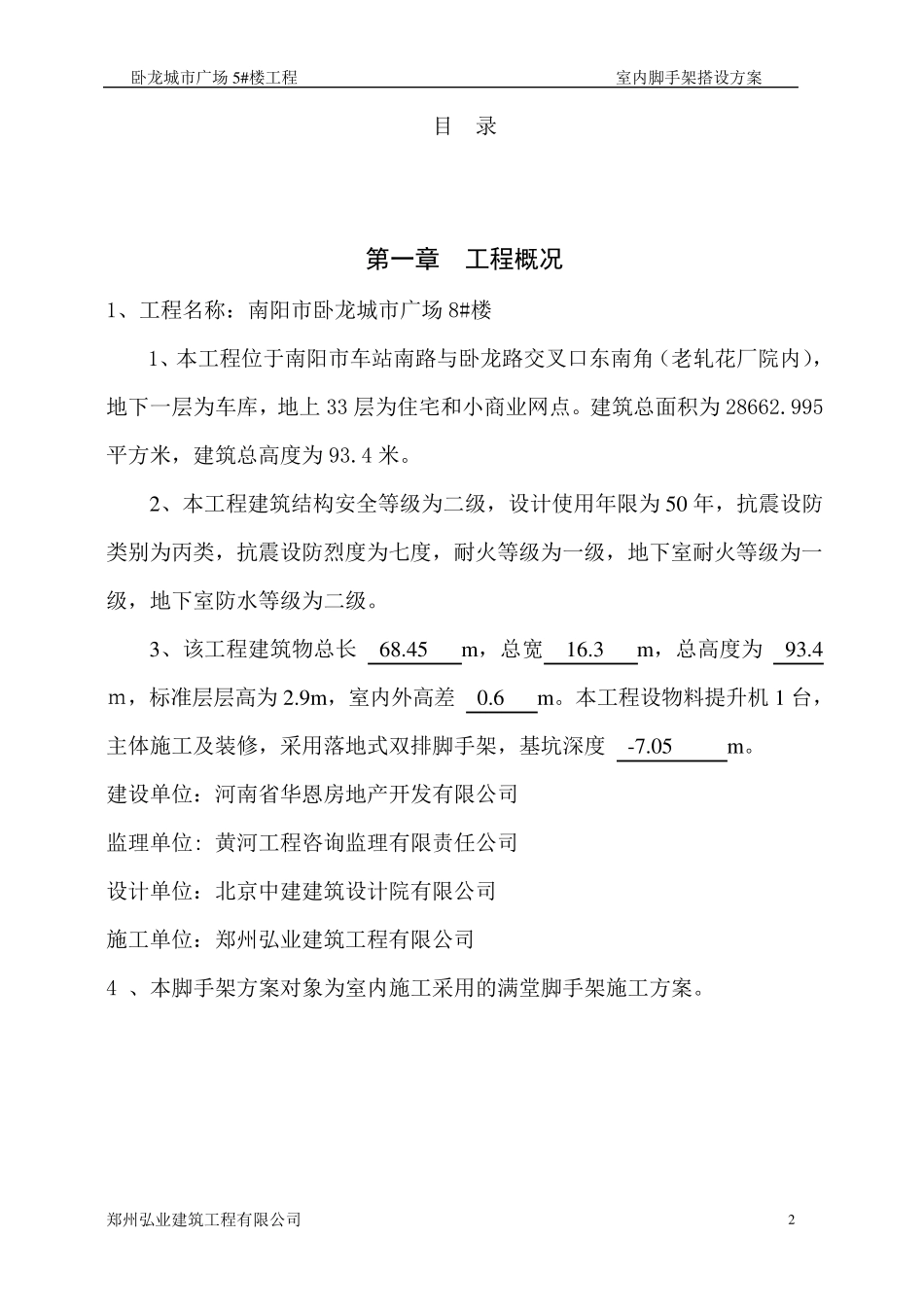

南阳市卧龙城市广场5 # 楼工程 室内满堂脚手架搭设 施 工 方 案 编制单位:郑州弘业建筑工程有限公司 编 制 人: 审 核 人: 审 批 人: 二○一二年 月 卧龙城市广场5#楼工程 室内脚手架搭设方案 郑州弘业建筑工程有限公司 2 目 录 第一章 工程概况 1、工程名称:南阳市卧龙城市广场8#楼 1、本工程位于南阳市车站南路与卧龙路交叉口东南角(老轧花厂院内),地下一层为车库,地上 33 层为住宅和小商业网点。建筑总面积为 28662.995平方米,建筑总高度为 93.4 米。 2、本工程建筑结构安全等级为二级,设计使用年限为 50 年,抗震设防类别为丙类,抗震设防烈度为七度,耐火等级为一级,地下室耐火等级为一级,地下室防水等级为二级。 3、该工程建筑物总长 68.45 m ,总宽 16.3 m ,总高度为 93.4 m,标准层层高为 2.9m ,室内外高差 0.6 m 。本工程设物料提升机 1 台,主体施工及装修,采用落地式双排脚手架,基坑深度 -7.05 m 。 建设单位:河南省华恩房地产开发有限公司 监理单位: 黄河工程咨询监理有限责任公司 设计单位:北京中建建筑设计院有限公司 施工单位:郑州弘业建筑工程有限公司 4 、本脚手架方案对象为室内施工采用的满堂脚手架施工方案。 卧龙城市广场5 # 楼工程 室内脚手架搭设方案 郑州弘业建筑工程有限公司 3 满堂脚手架搭设方案 第一章 编制依据 1、南阳市卧龙城市广场8#楼工程施工图纸 2、主要规范、规程 《建筑工程扣件式钢管脚手架安全技术规范》JGJ130-2001 《建筑施工高处作业安全技术规范》JGJ80-91 《建筑施工安全检查标准》JGJ59-99 《钢结构设计规范》GB50017-2003 工程相关建筑和结构设计图 关于贯彻建设部新颁发的两个脚手架安全技术规范的通知 有关脚手架施工的技术要求、规范及文件。 3、卧龙城市广场5#楼工程施工组织设计 4、参考手册 建筑施工手册 简明施工计算手册 使用建筑施工安全手册 建筑工脚手架实用手册 第二章 施工部署 一、安全防护领导小组(见外架) 第三章 搭设前的施工准备 卧 龙 城 市 广 场 5 # 楼 工 程 室 内 脚 手 架 搭 设 方 案 郑 州 弘 业 建 筑 工 程 有 限 公 司 4 一 、 地 面 现 场 清 理 , 确 保 脚 手 架 搭 设 范 围 内 无 障 碍 物 , 场 地 无 积 水 , 脚 手 架 平 台 已具 备 作 业 条 件 。 二...
