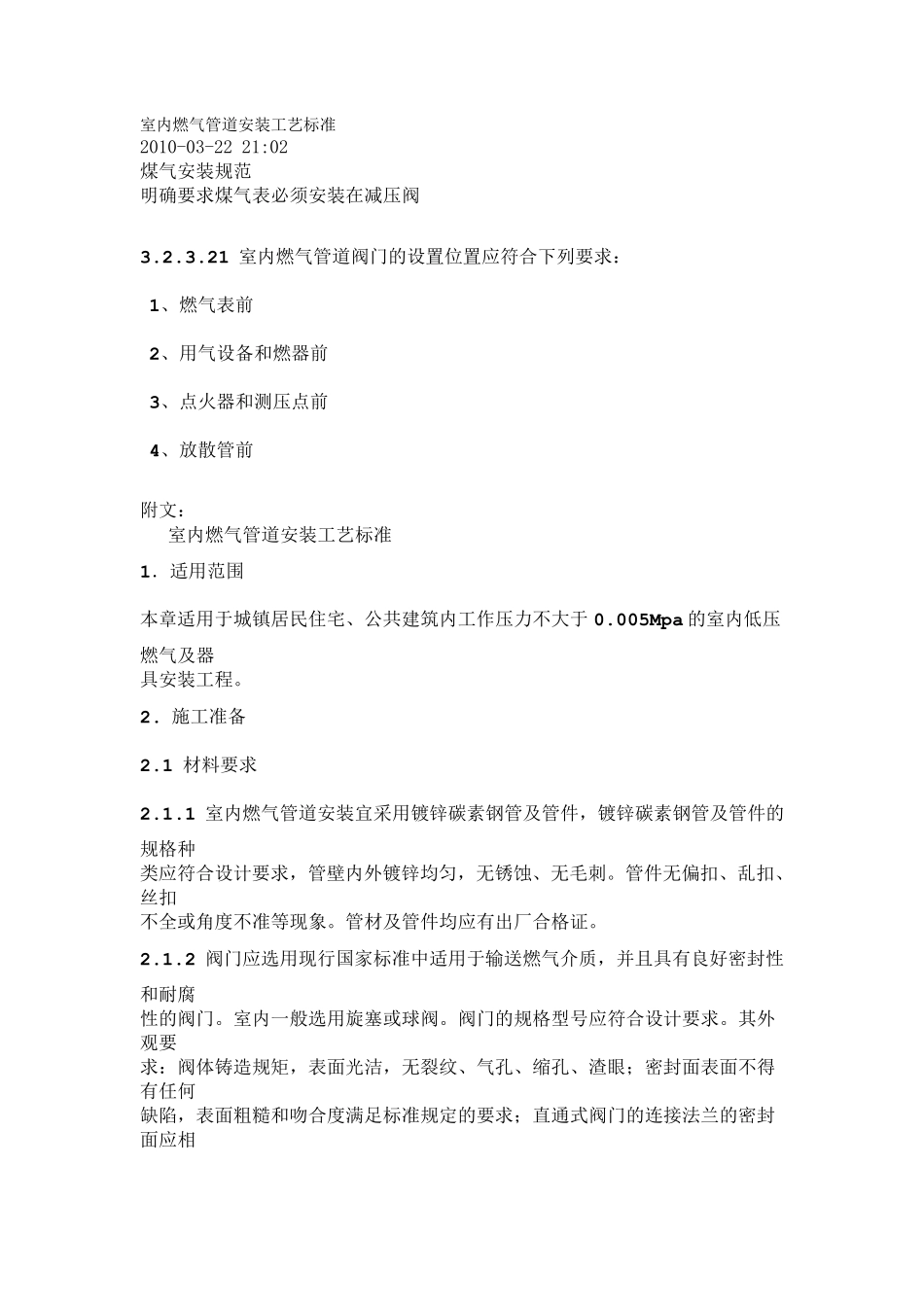

室内燃气管道安装工艺标准 2010-03-22 21:02 煤气安装规范 明确要求煤气表必须安装在减压阀 3.2.3.21 室内燃气管道阀门的设置位置应符合下列要求： 1、燃气表前 2、用气设备和燃器前 3、点火器和测压点前 4、放散管前 附文： 室内燃气管道安装工艺标准 1．适用范围 本章适用于城镇居民住宅、公共建筑内工作压力不大于 0.005Mpa 的室内低压燃气及器 具安装工程。 2. 施工准备 2.1 材料要求 2.1.1 室内燃气管道安装宜采用镀锌碳素钢管及管件，镀锌碳素钢管及管件的规格种 类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无毛刺。管件无偏扣、乱扣、丝扣 不全或角度不准等现象。管材及管件均应有出厂合格证。 2.1.2 阀门应选用现行国家标准中适用于输送燃气介质，并且具有良好密封性和耐腐 性的阀门。室内一般选用旋塞或球阀。阀门的规格型号应符合设计要求。其外观要 求：阀体铸造规矩，表面光洁，无裂纹、气孔、缩孔、渣眼；密封面表面不得有任何 缺陷 ，表面粗 糙 和吻 合度满 足 标准规定 的要求；直 通 式 阀门的连 接 法 兰 的密封面应相 互平等；直通式阀门的内螺纹接头中心线应在同一直线上，角度偏差不得超过 2度；直 角式阀门的内螺纹接头中心线的不垂直度，其偏差不得超过 2 度；填料压入后的高度和 紧密度，应保持密封和不妨碍阀杆运动，并且全开到全关闭应限制在 90 度范围内旋 转。开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏。安装前应做强度 和严密性试验。阀门做水压强度试验时，应尽量将体腔内的空气排尽，再往体腔内灌 水。试验时，当压力达到试验压力后，在规定的持续时间内（DN≤50 为1min;65mm≤DN ≤125mm，为 2min）未发现渗漏为合格，旋塞的试验压力应使塞子旋转 180 度，重复进 行一次。严密性试验压力为阀件的公称压力 PN，阀门安装前应用气密性试验，不漏为 合格。 2.1.3 胶管应采用耐油橡胶管。 2.1.4 气表：居民家庭一般用皮膜家用煤气表。这种表可分为四种类型：人工煤气 表、天然煤气表、液化石油气表和适合于上述三种燃气的通用表。安装时应分清楚类 型。工业及公共建筑用气计量采用罗茨表，它的优点是体积小、流量大，可用于较高 的燃气压力下计量。新表安装必须具备以下条件：有出厂合格证；外观检查完好无 缺；距出厂检验日期或重新校验日期不得超过半年；厂家有生产许可证。 2.1.5 生活燃气灶具： 2.1.5.1 (1) 类型。...
