室内燃气管道设计VIP专享

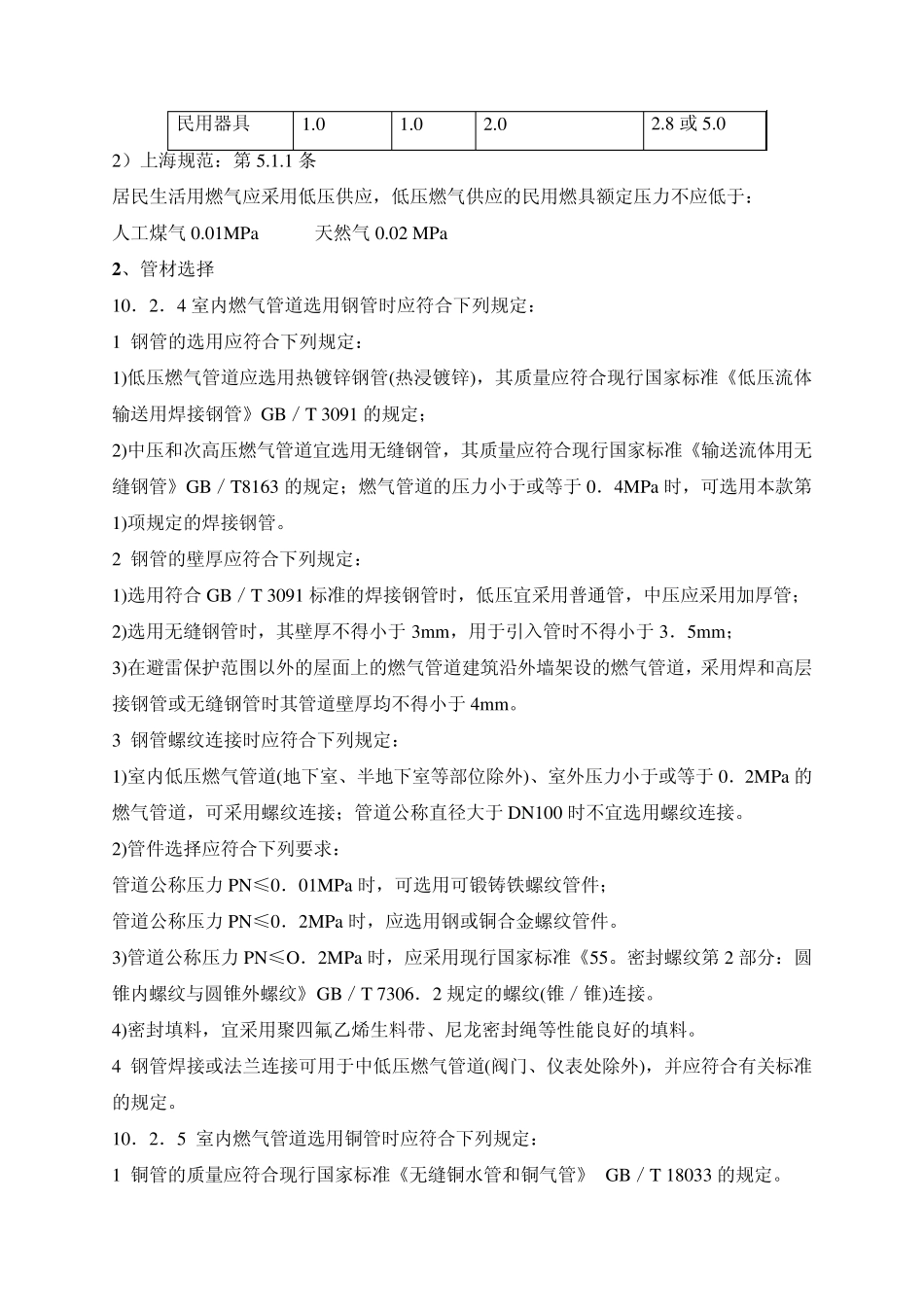

室内燃气管道设计1 一、 设计依据： 1、国家标准《城镇燃气技术规范》GB50494-2009 2、国家标准《城镇燃气设计规范》GB50028-2006 3、上海市工程建设规范《城市煤气、天然气管道工程技术规程》DGJ08-10-2004 4、上海市工程建设规范《燃气直燃型吸收式冷热水机组工程技术规程》DGJ08-74-2004 5、上海市工程建设规范《住宅设计标准》DGJ08-20-2007 二、设计内容 1 、燃气压力级制： 室内用户最高压力要求 1）国家规范： 表 10．2．1 用户室内燃气管道的最高压力(表压 Mpa) 燃气用户 最高压力 工业用户 独立、单层建筑 0.8 其他 0.4 商业用户 0.4 居民用户(中压进户) 0.2 居民用户(低压进户) <0.01 注：1 液化石油气管道的最高压力不压大于 0.14MPa； 2 管道井内的燃气管道的最高压力不应大于 0．2MPa； 3 室内燃气管道压力大于 0．8MPa 的特殊用户设计应按有关专业规范执行。 （技规第 6.4.1.3 条，不应大于 0.8Mpa 的说明可按注 3 执行） 表 10．2．2 民用低压用气设备燃烧器的额定压力(表压 kPa) 燃气 燃烧器 人工煤气 天然气 液化石油气 矿井气 天然气、油田伴生气、液化石油气混空气 民用器具 1.0 1.0 2.0 2.8 或 5.0 2）上海规范：第 5.1.1 条 居民生活用燃气应采用低压供应，低压燃气供应的民用燃具额定压力不应低于： 人工煤气 0.01MPa 天然气 0.02 MPa 2 、管材选择 10．2．4 室内燃气管道选用钢管时应符合下列规定： 1 钢管的选用应符合下列规定： 1)低压燃气管道应选用热镀锌钢管(热浸镀锌)，其质量应符合现行国家标准《低压流体输送用焊接钢管》GB／T 3091 的规定； 2)中压和次高压燃气管道宜选用无缝钢管，其质量应符合现行国家标准《输送流体用无缝钢管》GB／T8163 的规定；燃气管道的压力小于或等于 0．4MPa 时，可选用本款第1)项规定的焊接钢管。 2 钢管的壁厚应符合下列规定： 1)选用符合 GB／T 3091 标准的焊接钢管时，低压宜采用普通管，中压应采用加厚管； 2)选用无缝钢管时，其壁厚不得小于 3m m ，用于引入管时不得小于 3．5m m ； 3)在避雷保护范围以外的屋面上的燃气管道建筑沿外墙架设的燃气管道，采用焊和高层接钢管或无缝钢管时其管道壁厚均不得小于 4m m 。 3 钢管螺纹连接时应符合下列规定： 1)室内低压燃气管道(地下室、半地下室等部位除外)、室外压力小于或等于 0．2MPa 的燃气管道，可采用螺纹连接；...
