室内给排水管道的布置与敷设

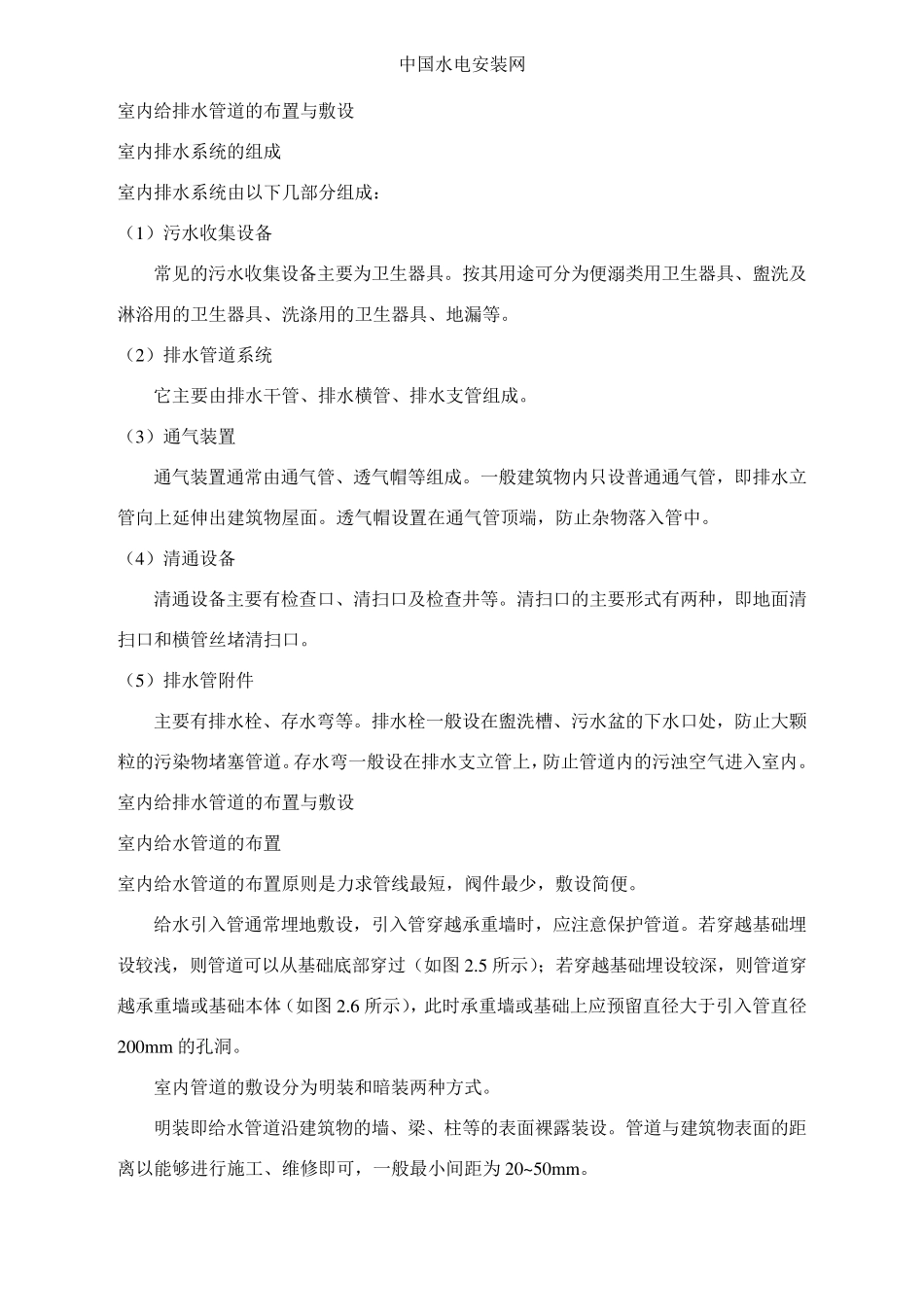

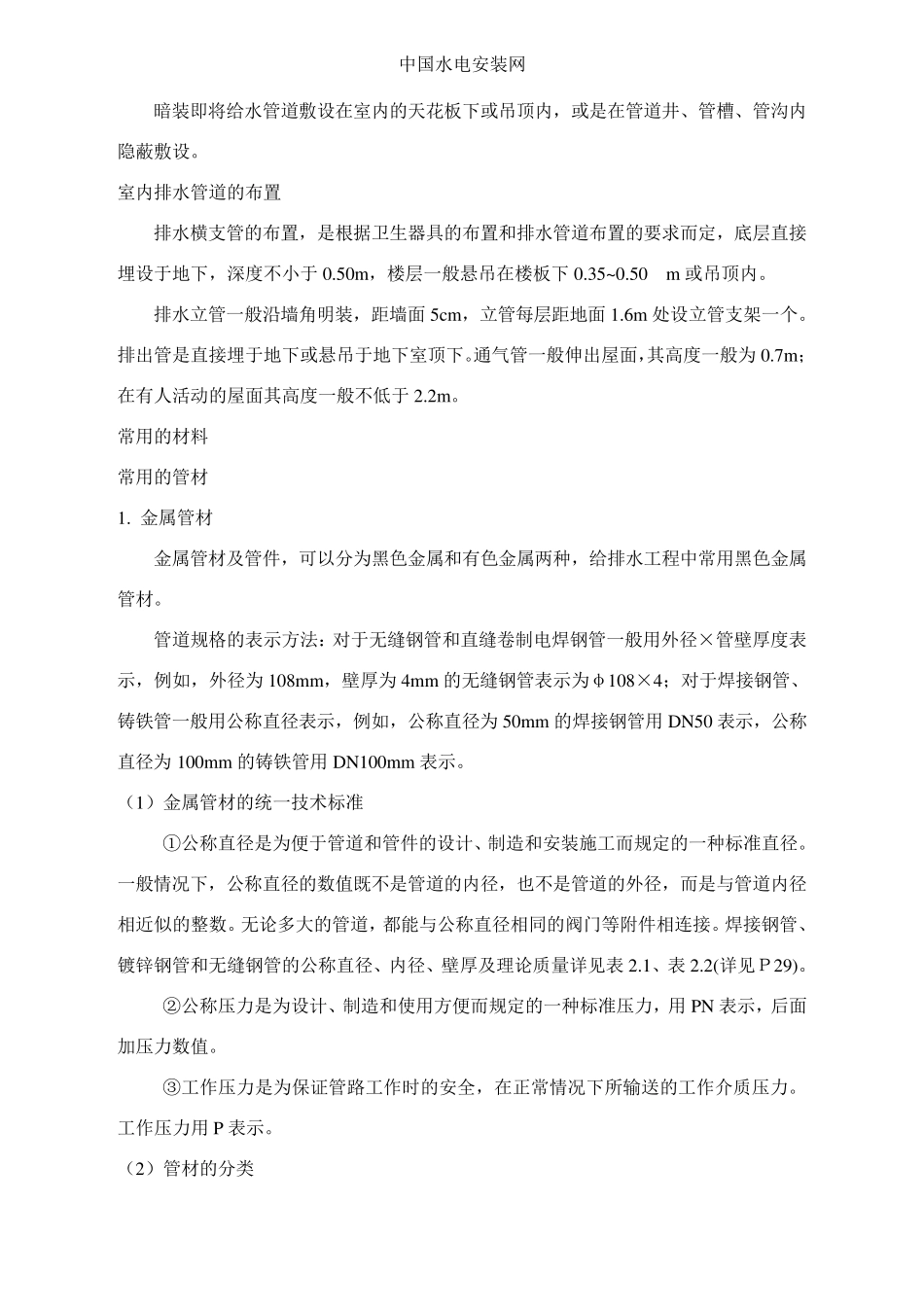

中国水电安装网 室内给排水管道的布置与敷设 室内排水系统的组成 室内排水系统由以下几部分组成： （1）污水收集设备 常见的污水收集设备主要为卫生器具。按其用途可分为便溺类用卫生器具、盥洗及淋浴用的卫生器具、洗涤用的卫生器具、地漏等。 （2）排水管道系统 它主要由排水干管、排水横管、排水支管组成。 （3）通气装置 通气装置通常由通气管、透气帽等组成。一般建筑物内只设普通通气管，即排水立管向上延伸出建筑物屋面。透气帽设置在通气管顶端，防止杂物落入管中。 （4）清通设备 清通设备主要有检查口、清扫口及检查井等。清扫口的主要形式有两种，即地面清扫口和横管丝堵清扫口。 （5）排水管附件 主要有排水栓、存水弯等。排水栓一般设在盥洗槽、污水盆的下水口处，防止大颗粒的污染物堵塞管道。存水弯一般设在排水支立管上，防止管道内的污浊空气进入室内。 室内给排水管道的布置与敷设 室内给水管道的布置 室内给水管道的布置原则是力求管线最短，阀件最少，敷设简便。 给水引入管通常埋地敷设，引入管穿越承重墙时，应注意保护管道。若穿越基础埋设较浅，则管道可以从基础底部穿过（如图 2.5 所示）；若穿越基础埋设较深，则管道穿越承重墙或基础本体（如图 2.6 所示），此时承重墙或基础上应预留直径大于引入管直径200mm 的孔洞。 室内管道的敷设分为明装和暗装两种方式。 明装即给水管道沿建筑物的墙、梁、柱等的表面裸露装设。管道与建筑物表面的距离以能够进行施工、维修即可，一般最小间距为20~50mm。 中国水电安装网 暗装即将给水管道敷设在室内的天花板下或吊顶内，或是在管道井、管槽、管沟内隐蔽敷设。 室内排水管道的布置 排水横支管的布置，是根据卫生器具的布置和排水管道布置的要求而定，底层直接埋设于地下，深度不小于0.50m，楼层一般悬吊在楼板下0.35~0.50 m 或吊顶内。 排水立管一般沿墙角明装，距墙面5cm，立管每层距地面1.6m 处设立管支架一个。排出管是直接埋于地下或悬吊于地下室顶下。通气管一般伸出屋面，其高度一般为0.7m；在有人活动的屋面其高度一般不低于2.2m。 常用的材料 常用的管材 1. 金属管材 金属管材及管件，可以分为黑色金属和有色金属两种，给排水工程中常用黑色金属管材。 管道规格的表示方法：对于无缝钢管和直缝卷制电焊钢管一般用外径×管壁厚度表示，例如，外径为108mm，壁厚为4mm 的无缝钢管表示为φ108×4；对于焊接钢管、铸铁管一般用公称直径...
