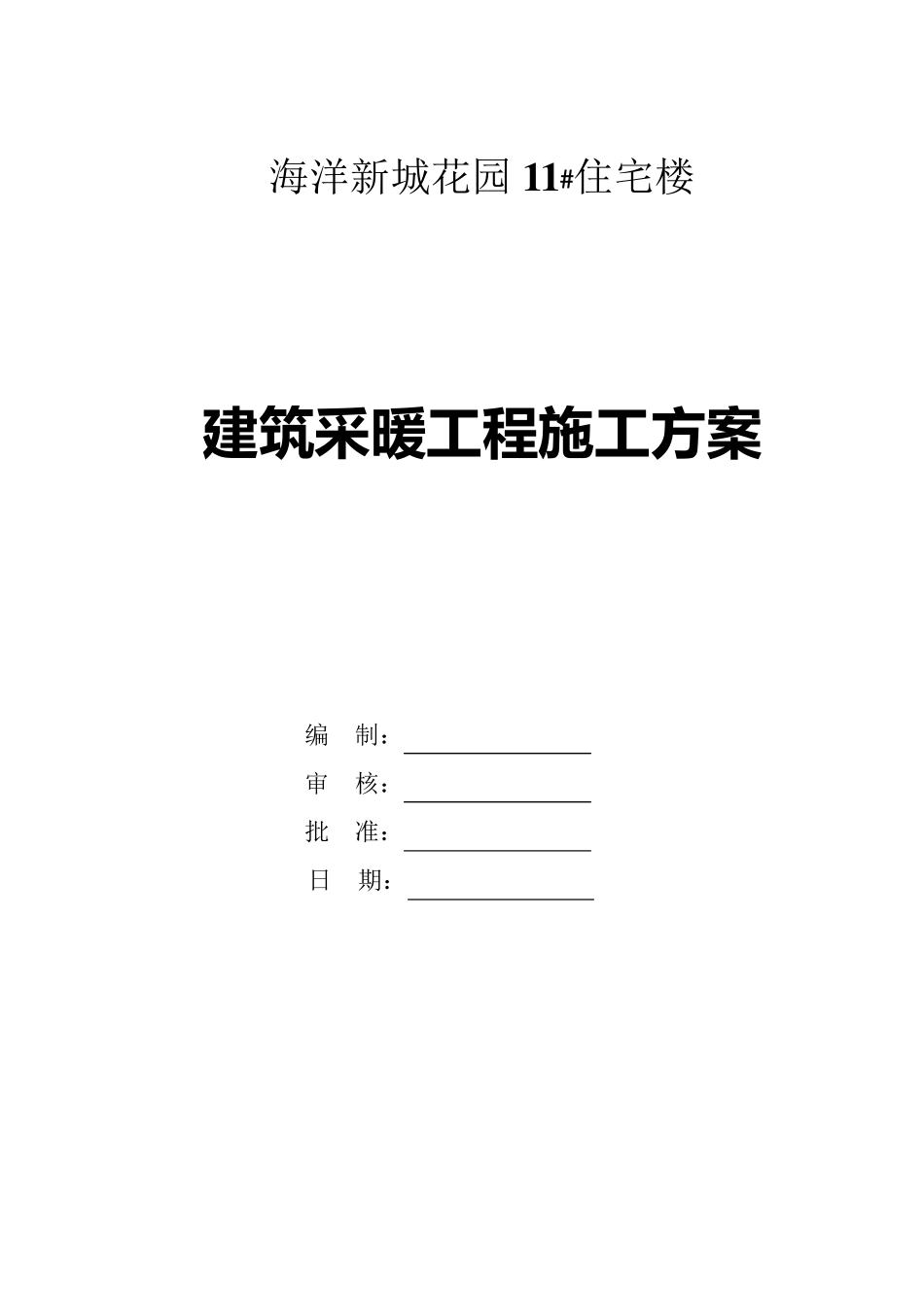

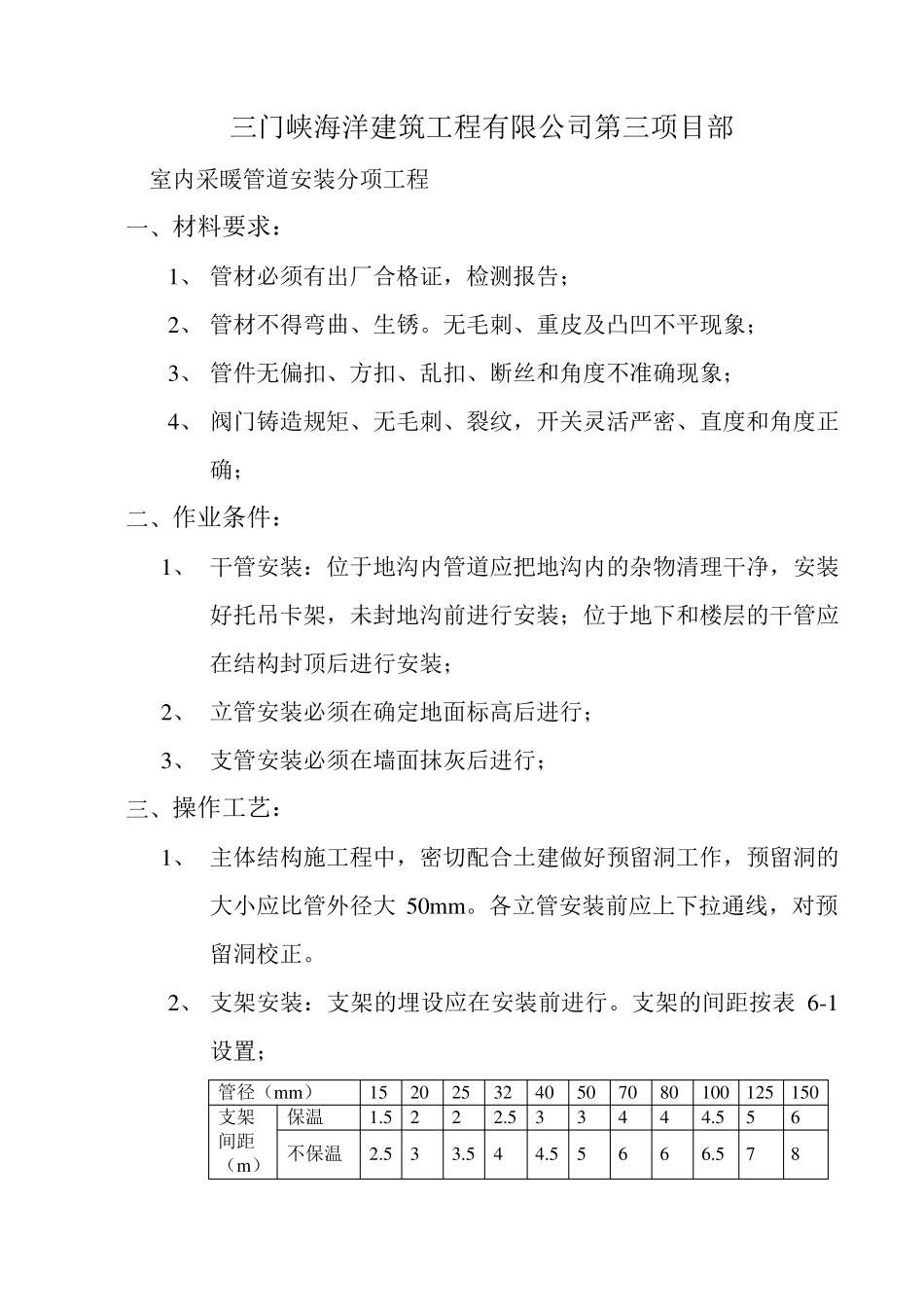

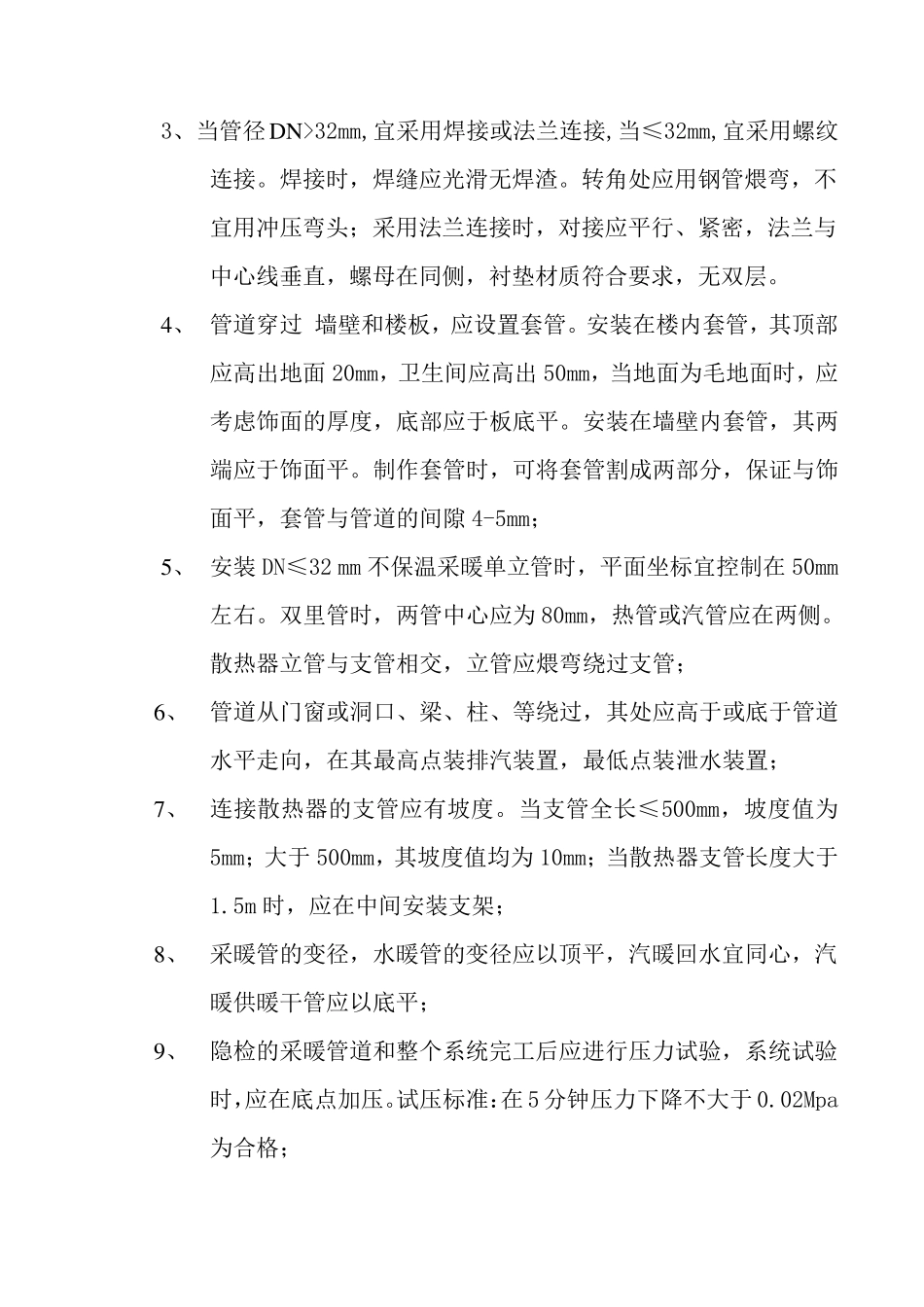

海洋新城花园1 1 # 住宅楼 建 筑 采 暖 工程施工方案 编 制： 审 核： 批 准： 日 期： 三门峡海洋建筑工程有限公司第三项目部 室内采暖管道安装分项工程 一、材料要求： 1、 管材必须有出厂合格证，检测报告； 2、 管材不得弯曲、生锈。无毛刺、重皮及凸凹不平现象； 3、 管件无偏扣、方扣、乱扣、断丝和角度不准确现象； 4、 阀门铸造规矩、无毛刺、裂纹，开关灵活严密、直度和角度正确； 二、作业条件： 1、 干管安装：位于地沟内管道应把地沟内的杂物清理干净，安装好托吊卡架，未封地沟前进行安装；位于地下和楼层的干管应在结构封顶后进行安装； 2、 立管安装必须在确定地面标高后进行； 3、 支管安装必须在墙面抹灰后进行； 三、操作工艺： 1、 主体结构施工程中，密切配合土建做好预留洞工作，预留洞的大小应比管外径大 50m m 。各立管安装前应上下拉通线，对预留洞校正。 2、 支架安装：支架的埋设应在安装前进行。支架的间距按表 6-1设置； 管径（m m ） 15 20 25 32 40 50 70 80 100 125 150 支架 间距 （m ） 保温 1.5 2 2 2.5 3 3 4 4 4.5 5 6 不保温 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 3、当管径D N >32mm,宜采用焊接或法兰连接,当≤32mm,宜采用螺纹连接。焊接时，焊缝应光滑无焊渣。转角处应用钢管煨弯，不宜用冲压弯头；采用法兰连接时，对接应平行、紧密，法兰与中心线垂直，螺母在同侧，衬垫材质符合要求，无双层。 4、 管道穿过 墙壁和楼板，应设置套管。安装在楼内套管，其顶部应高出地面 20mm，卫生间应高出 50mm，当地面为毛地面时，应考虑饰面的厚度，底部应于板底平。安装在墙壁内套管，其两端应于饰面平。制作套管时，可将套管割成两部分，保证与饰面平，套管与管道的间隙 4-5mm； 5、 安装 DN≤32 mm 不保温采暖单立管时，平面坐标宜控制在 50mm左右。双里管时，两管中心应为 80mm，热管或汽管应在两侧。散热器立管与支管相交，立管应煨弯绕过支管； 6、 管道从门窗或洞口、梁、柱、等绕过，其处应高于或底于管道水平走向，在其最高点装排汽装置，最低点装泄水装置； 7、 连接散热器的支管应有坡度。当支管全长≤500mm，坡度值为5mm；大于 500mm，其坡度值均为 10mm；当散热器支管长度大于1.5m 时，应在中间安装支架； 8、 采暖管的变径，水暖管的变径应以顶平，汽暖回水宜同心，汽暖供暖干管应以底平； ...
