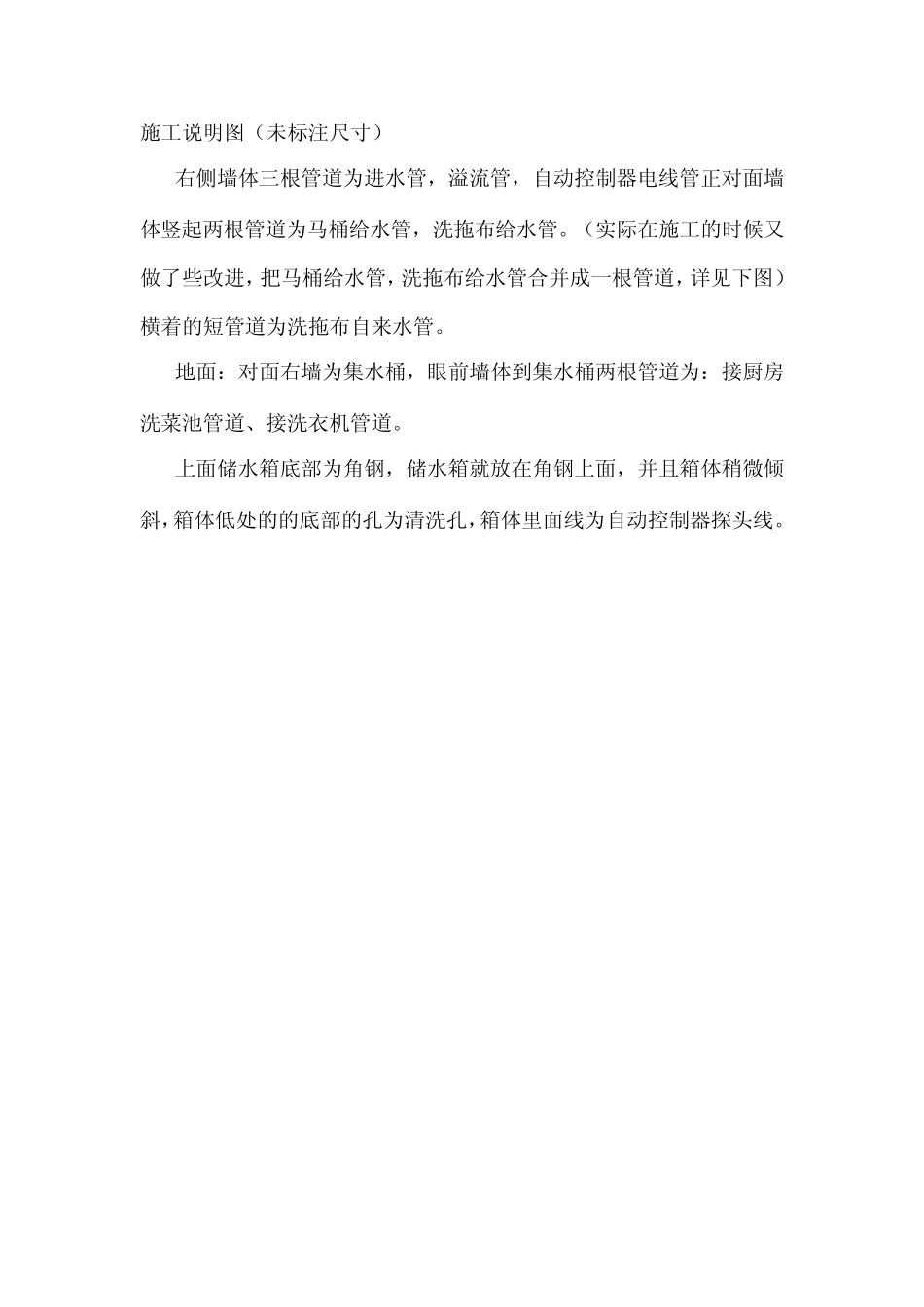

家庭节水系统: 原理:收集可利用的水二次使用。 说明一下:上面的图是我网上找的,不是我画的。 水电改造时,预埋排水管。把生活阳台的洗衣机水,厨房的洗菜水,卫生间的洗手水通过排水管流到卫生间地面下的一个小水桶里收集(这个叫集水箱), 然后通过水泵抽水到安装在高位置的大水箱(这个叫蓄水箱)。然后上面蓄水箱管道引水冲厕所和洗拖布 在上面描述的原理上,完善部份:(1)在上面的蓄水箱上增加溢流管,防止水溢出来。 ( 2)在下面的集水桶上增加溢流管,防止水溢出来。 -------------------------------------------------------------------- 理论上 使用本系统,每月水费用量减少到以前的1/2,甚至1/3。 达到要求 ( 1)每顿水处理费用控制在0.20 元 /吨以内、总体成本控制在700元内 ( 2)通过装控制器使系统自动运行,达到自动化无人工化管理 ( 3)构造简单、便于维护、便于清洗、故障率低、家庭安装容易、损耗少 施工说明图(未标注尺寸) 右侧墙体三根管道为进水管,溢流管,自动控制器电线管正对面墙体竖起两根管道为马桶给水管,洗拖布给水管。(实际在施工的时候又做了些改进,把马桶给水管,洗拖布给水管合并成一根管道,详见下图)横着的短管道为洗拖布自来水管。 地面:对面右墙为集水桶,眼前墙体到集水桶两根管道为:接厨房洗菜池管道、接洗衣机管道。 上面储水箱底部为角钢,储水箱就放在角钢上面,并且箱体稍微倾斜,箱体低处的的底部的孔为清洗孔,箱体里面线为自动控制器探头线。 马桶和洗拖布均为双供水,一个是用回收的水,一个是用自来水 集水箱用这种软塑料桶做(想起电视里宣传的环保:白色垃圾,在自然界100 年都不会被分 解。。。深信它埋在卫生间的地面下会比房子寿命都还长。) 两根长的排水管分别连接厨房和厕生活阳台,接洗菜水和洗衣机水。 我家的洗菜池有两个,洗碗那些脏水在另一个池子洗,水直接从另一个排水管流走;洗菜洗手这些可以回收利用的水,就用排水管连接到集水桶的这个池子清洗。 洗衣机那里原来的排水地漏也保留,备用。 那根短的排水管是溢流管,集水桶水多了就直接从这根管道排走。 废水回收示意图: 图 1:左下 ( 1)左下图为收集洗衣机水的5CM 排水管,弯头部位为穿过墙体部份。 图 2:左上 ( 2)左上图下面为集水桶(集水箱)。 集水桶上部左边开孔连接管道至地漏排水管,如果上面蓄水箱满后水泵不抽水时,集水桶水满了就从集水桶溢流...
