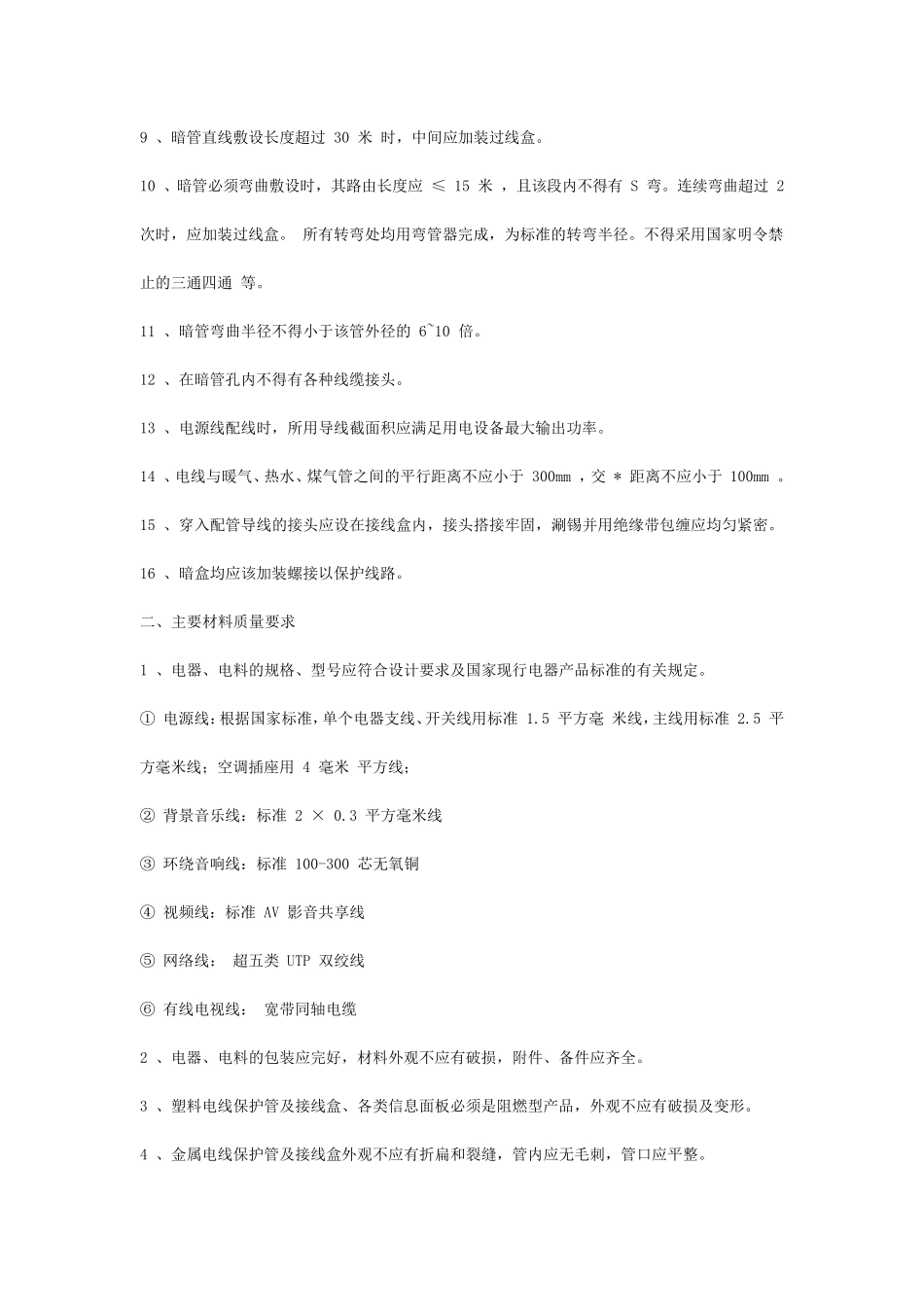

家庭装修弱电布线样板工程 弱电布线施工规范与工艺（适用于强电与弱电改造） 一、一般规定 1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。 2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。 3 、配线时，相线与零线的颜色应不同；同一住宅相线（ L ）颜色应统 一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。 4 、导线间和导线对地间电阻必须大于 0.5M Ω 。 5 、各弱电子系统均用星型结构。 6 、进线穿线管 2~3 根从户外引入家用信息接入箱。出线穿线管从家 用信息箱到各个户内信息插座。所敷设暗管（穿线管）应采用钢管 或阻燃硬质聚氯乙烯管（硬质 PVC 管）。 7 、直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为 40%~50% 。 8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。 9 、 暗 管 直 线 敷 设 长 度 超 过 30 米 时 ， 中 间 应 加 装 过 线 盒 。 10 、 暗 管 必 须 弯 曲 敷 设 时 ， 其 路 由 长 度 应 ≤ 15 米 ， 且 该 段 内 不 得 有 S 弯 。 连 续 弯 曲 超 过 2 次 时 ， 应 加 装 过 线 盒 。 所 有 转 弯 处 均 用 弯 管 器 完 成 ， 为 标 准 的 转 弯 半 径 。 不 得 采 用 国 家 明 令 禁止 的 三 通 四 通 等 。 11 、 暗 管 弯 曲 半 径 不 得 小 于 该 管 外 径 的 6~10 倍 。 12 、 在 暗 管 孔 内 不 得 有 各 种 线 缆 接 头 。 13 、 电 源 线 配 线 时 ， 所 用 导 线 截 面 积 应 满 足 用 电 设 备 最 大 输 出 功 率 。 14 、 电 线 与 暖 气 、 热 水 、 煤 气 管 之 间 的 平 行 距 离 不 应 小 于 300mm ， 交 * 距 离 不 应 小 于 100mm 。 15 、 穿 入 配 管 导 线 的 接 头 应 设 在 接 线 盒 内 ， 接 头 搭 接 牢 固 ， 涮 锡 并 用 绝 缘 带 包 缠 应 均 匀 紧 密 。 16 、 暗 盒 均 应 该 加 装 螺 接 以 保 护 线 路 。 二 、 主 要 材 料 质量要 求 1 、 电 器 、 电 料 的 规格、 型号应 符合设 计要 求及国...
