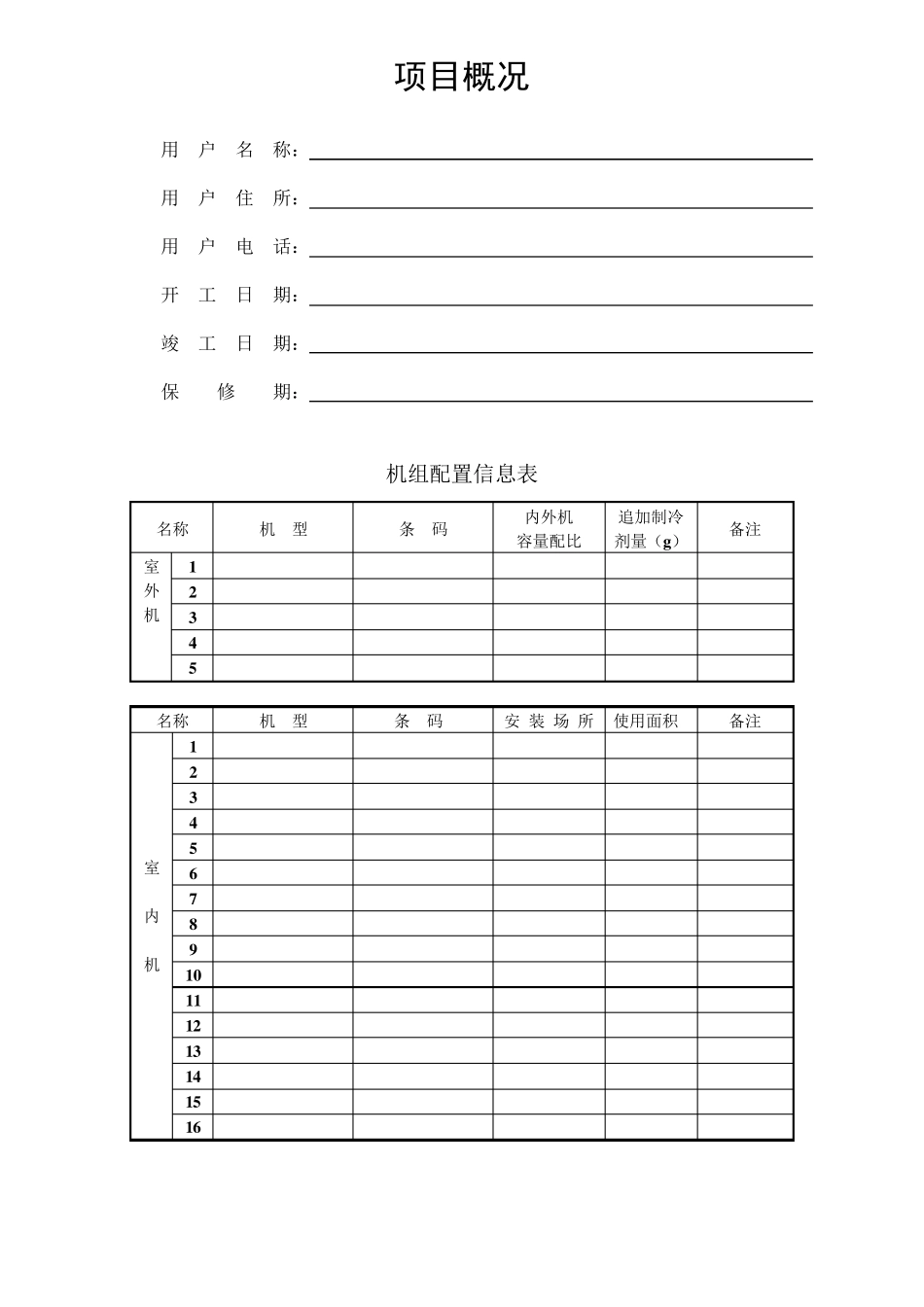

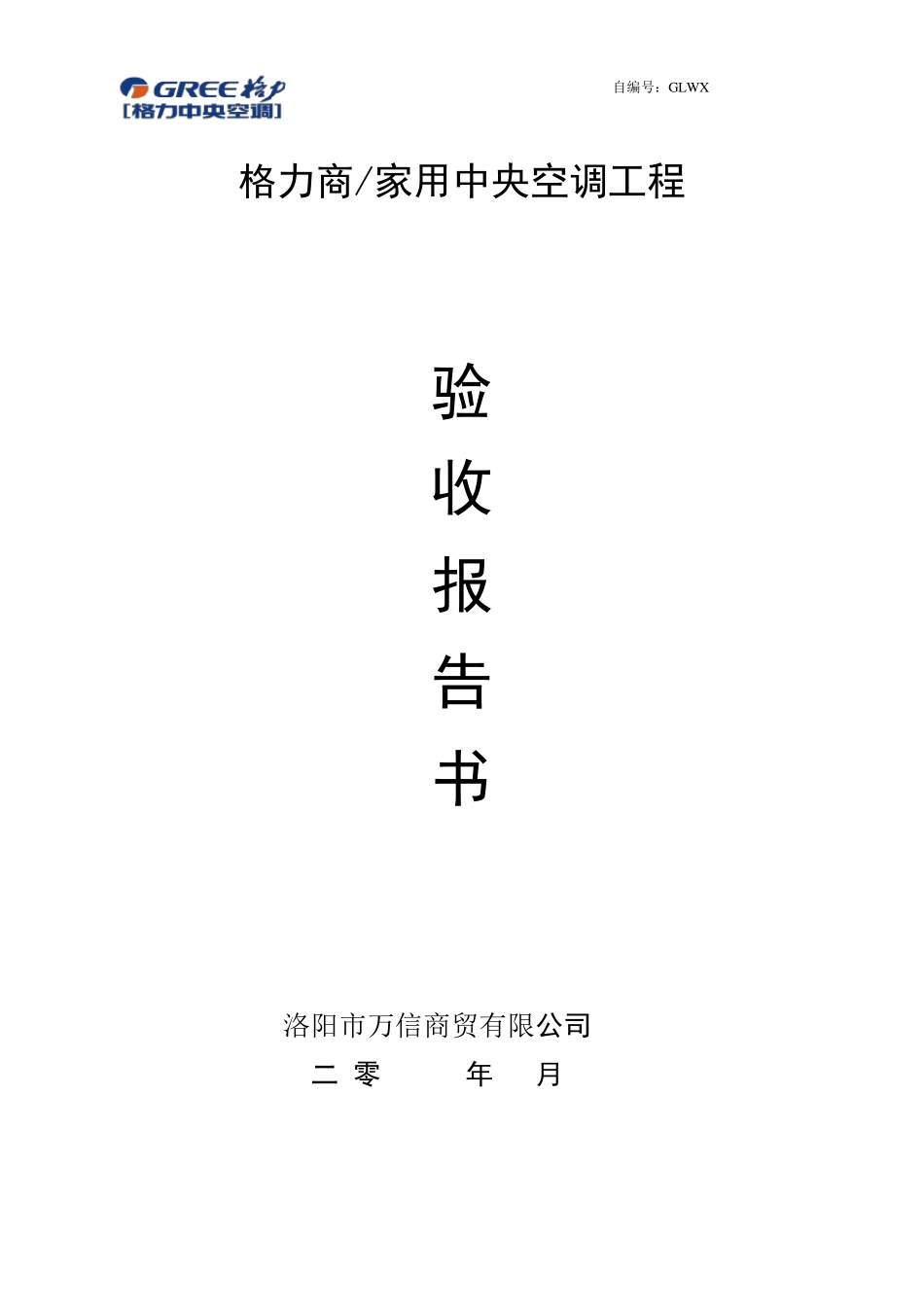

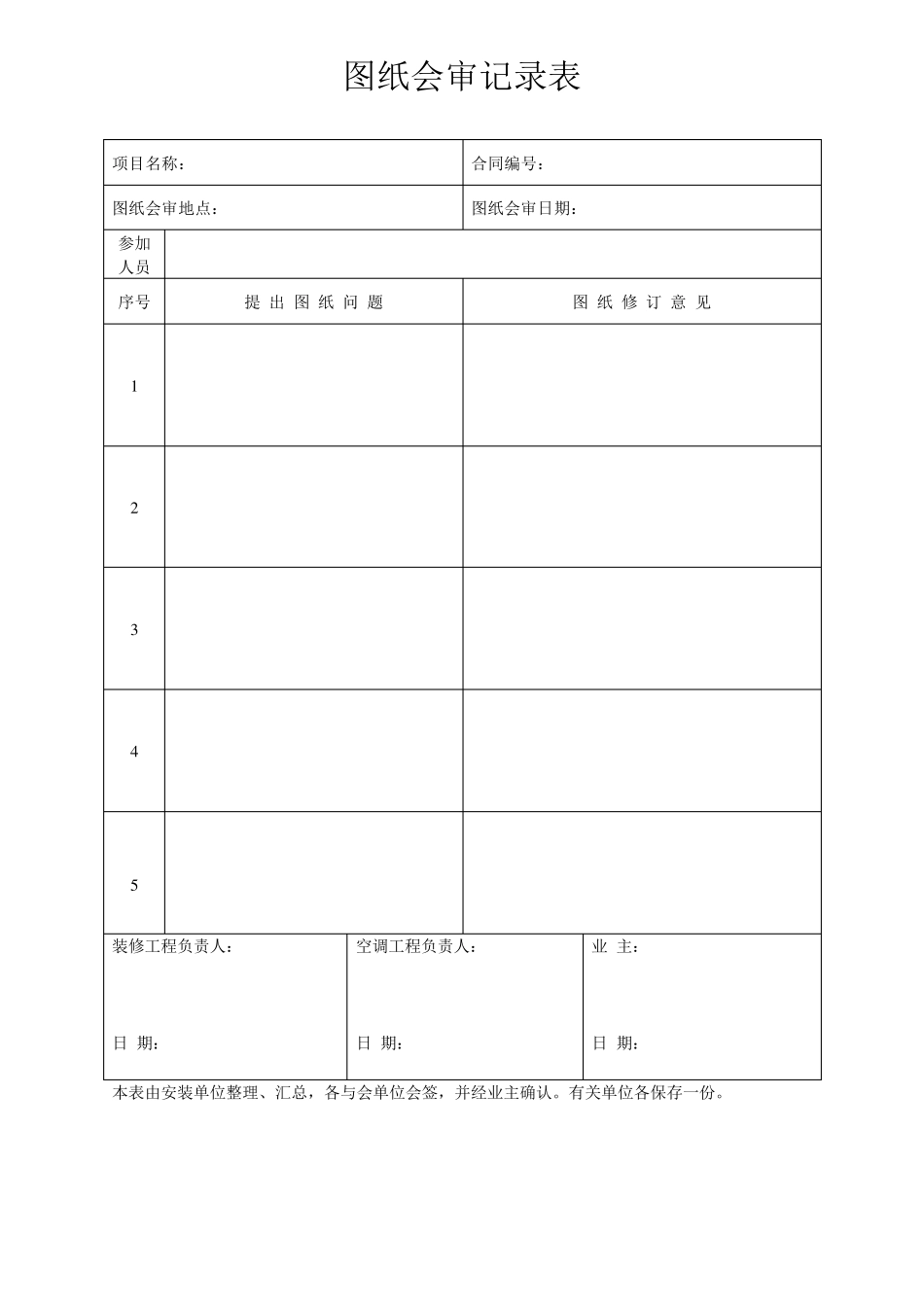

格力商/家用中央空调工程 验 收 报 告 书 洛阳市万信商贸有限公司 二 零 年 月 自编号：GLWX 项目概况 用 户 名 称： 用 户 住 所： 用 户 电 话： 开 工 日 期： 竣 工 日 期： 保 修 期： 机组配置信息表 名称 机 型 条 码 内外机 容量配比 追加制冷剂量（g ） 备注 室外机 1 2 3 4 5 名称 机 型 条 码 安 装 场 所 使用面积 备注 室 内 机 1 2 3 4 5 6 7 8 9 1 0 1 1 1 2 1 3 1 4 1 5 1 6 图纸会审记录表 项目名称： 合同编号： 图纸会审地点： 图纸会审日期： 参加 人员 序号 提 出 图 纸 问 题 图 纸 修 订 意 见 1 2 3 4 5 装修工程负责人： 日 期： 空调工程负责人： 日 期： 业 主： 日 期： 本表由安装单位整理、汇总，各与会单位会签，并经业主确认。有关单位各保存一份。 主要安装材料使用情况 材料名称 材料要求 现场材料使用情况 铜 管 根据冷媒介质选择相应管径和壁厚的脱磷无缝紫铜管。 铜管 规格 壁厚要求 R22 R410A φ6.35 ≥0.5 ≥0.8 φ9.52 ≥0.7 ≥0.8 φ12.7 ≥1.0 ≥1.0 φ15.9 ≥1.0 ≥1.0 φ19.05 ≥1.0 ≥1.0 φ22.2 ≥1.5 ≥1.5 以上 ≥1.5 ≥1.5 合同品牌为： 使用品牌为： （照片） 风 管 板 材 风管板材需要保证一定的强 度和厚度。 钢板风管长边尺寸b(单位：m m ) 壁厚要求 b≤630 δ0.6 630＜b≤1000 δ0.75 1000＜b≤2000 δ1.0 合同品牌为： 使用品牌为： （照片） 保 温 保温需要保证一定的厚度、回弹率以及防火等级（不低于 B1 级）。 规格型号 保温厚度 直径小于 φ22.2 的铜管 ≥15m m 直径大于等于 φ22.2 的铜管 ≥20m m 风 管 保 温 ≥20m m 合同品牌为： 使用品牌为： （照片） 分 歧 管 格力多联机需使用格力专用分歧管 合同品牌为： 使用品牌为： 安 装 质 量 核 查 表（一） 为更好的保障您的相应权益，欢迎您对我们的工程质量进行监督。 工序 安 装 质 量 控 制 项 目 （一） 室 外 机 安 装 1、机组安装在通风良好的位置； ★【 是____】【 否____】 2、机组四个固定孔必须使用橡胶减震且可靠固定。 ★【 是____】【 否____】 （现场照片） （现场照片） （二） 室 内 机 安 装 1、天花板在室内机接管位置预留 400*400 的检...
