容量为6000kV及以上的同步发电机选型方案

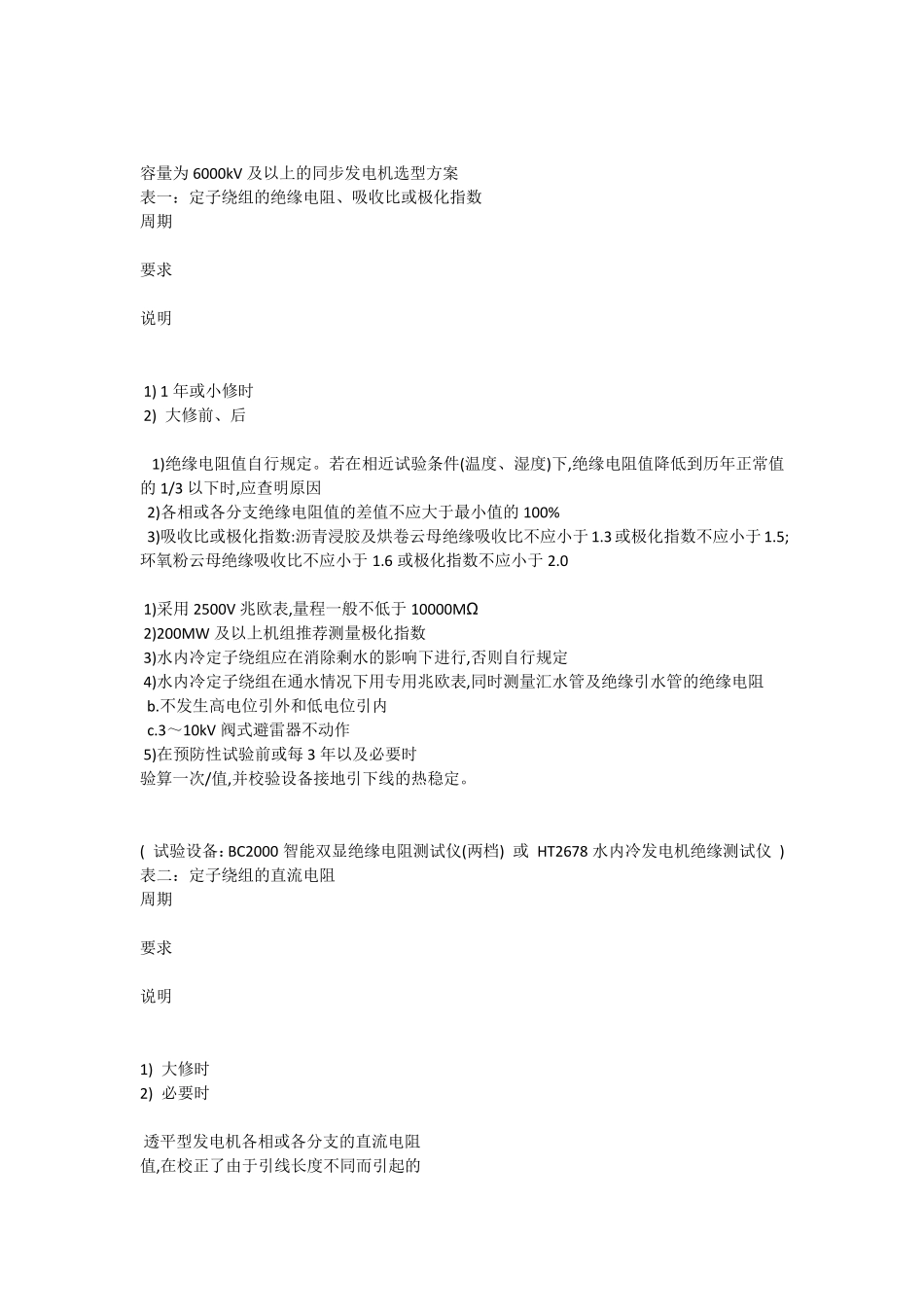

容量为6000kV 及以上的同步发电机选型方案 表一：定子绕组的绝缘电阻、吸收比或极化指数 周期 要求 说明 1) 1 年或小修时 2) 大修前、后 1)绝缘电阻值自行规定。若在相近试验条件(温度、湿度)下,绝缘电阻值降低到历年正常值的1/3 以下时,应查明原因 2)各相或各分支绝缘电阻值的差值不应大于最小值的100% 3)吸收比或极化指数:沥青浸胶及烘卷云母绝缘吸收比不应小于1.3 或极化指数不应小于 1.5;环氧粉云母绝缘吸收比不应小于 1.6 或极化指数不应小于 2.0 1)采用 2500V 兆欧表,量程一般不低于 10000MΩ 2)200MW 及以上机组推荐测量极化指数 3)水内冷定子绕组应在消除剩水的影响下进行,否则自行规定 4)水内冷定子绕组在通水情况下用专用兆欧表,同时测量汇水管及绝缘引水管的绝缘电阻 b.不发生高电位引外和低电位引内 c.3～10kV 阀式避雷器不动作 5)在预防性试验前或每 3 年以及必要时 验算一次/值,并校验设备接地引下线的热稳定。 ( 试验设备：BC2000 智能双显绝缘电阻测试仪(两档) 或 HT2678 水内冷发电机绝缘测试仪 ) 表二：定子绕组的直流电阻 周期 要求 说明 1) 大修时 2) 必要时 透平型发电机各相或各分支的直流电阻 值,在校正了由于引线长度不同而引起的 误差后相互间差别以及与初次(出厂各交接时)测量值比较,相差不得大于最小值的1.5%(水轮发电机为1%)。超出要求者,应查明原因 1)在冷态下测量,绕组表面温度与周围空气温度之差不应大于±3℃ 2)透平型发电机相间(或分支间)差别及其历年的相对变化大于1%时,应引起注意 3)接头质量不良的检测见 DL/T6641999 6.1.1 4)必要时,如:出现差动保护动作又不能完全排除定子故障时出口短路后 ( 试验设备：HTZZ-50A 直流电阻快速测试仪) 表三：定子绕组泄漏电流和直流耐压试验 周期 要求 说明 1) 1 年或小修时 2) 大修前、后 3) 更换绕组后 4) 必要时 1)试验电压如下表所示： 1)应在停机后清除污秽前热状态下进行。 处于备用状态时,可在冷态下进行。氢冷 发电机应在充氢后氢纯度为96%以上或排 氢后含氢量在3%以下时进行,严禁在置换 过程中进行试验 2)试验电压按每级 0.5Un分阶段升高,每 阶段停留 1min 3)不符合要求的2)、3)之一者,应尽可 能找出原因并消除,但并非不能运行 4)泄漏电流随电压不成比例显著增长时, 应注意分析 5)试验时,微安表应接在高压侧,并对出 线套管表面加以屏蔽。水内冷发电机汇水 管有绝缘者,...
