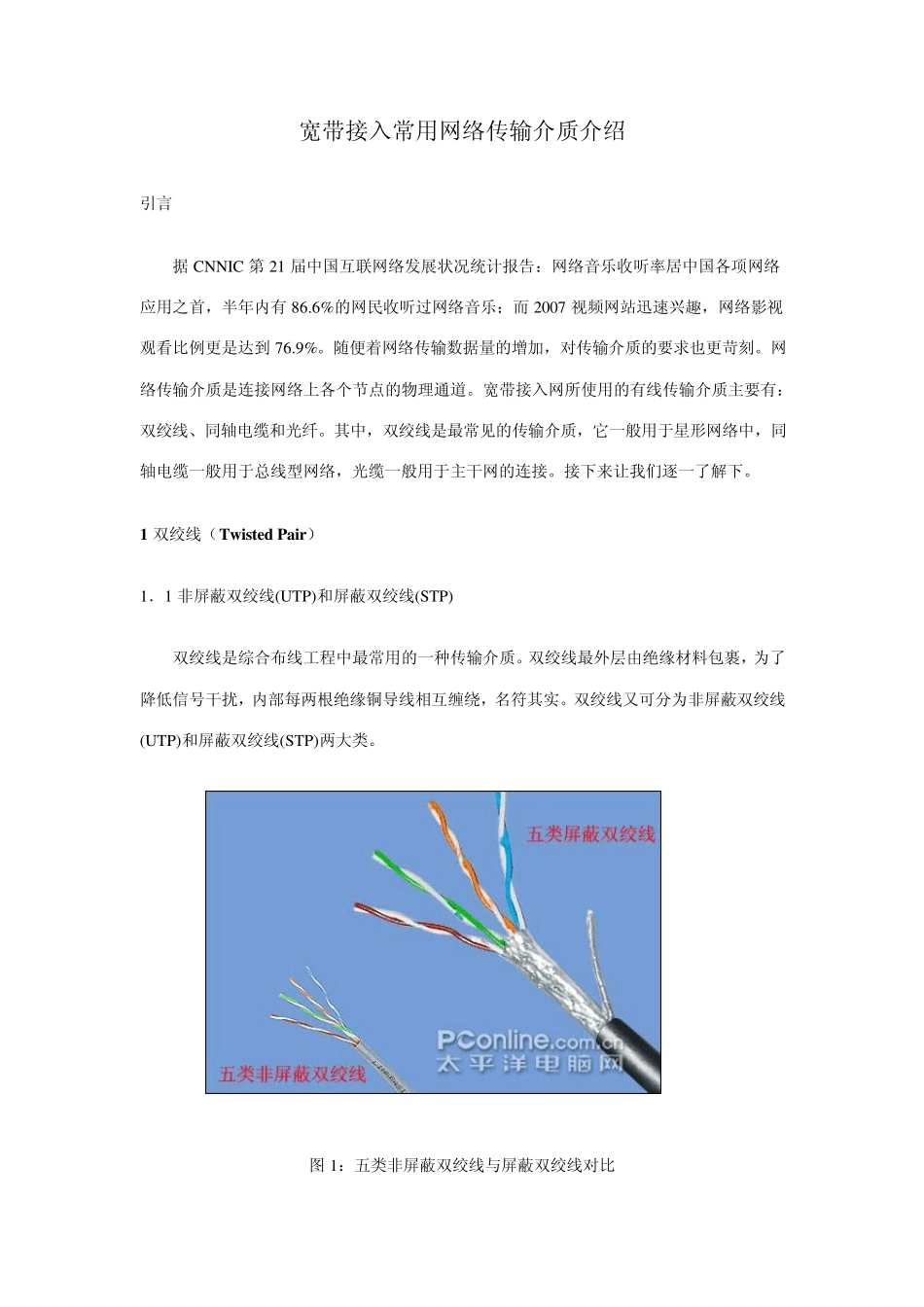

宽带接入常用网络传输介质介绍

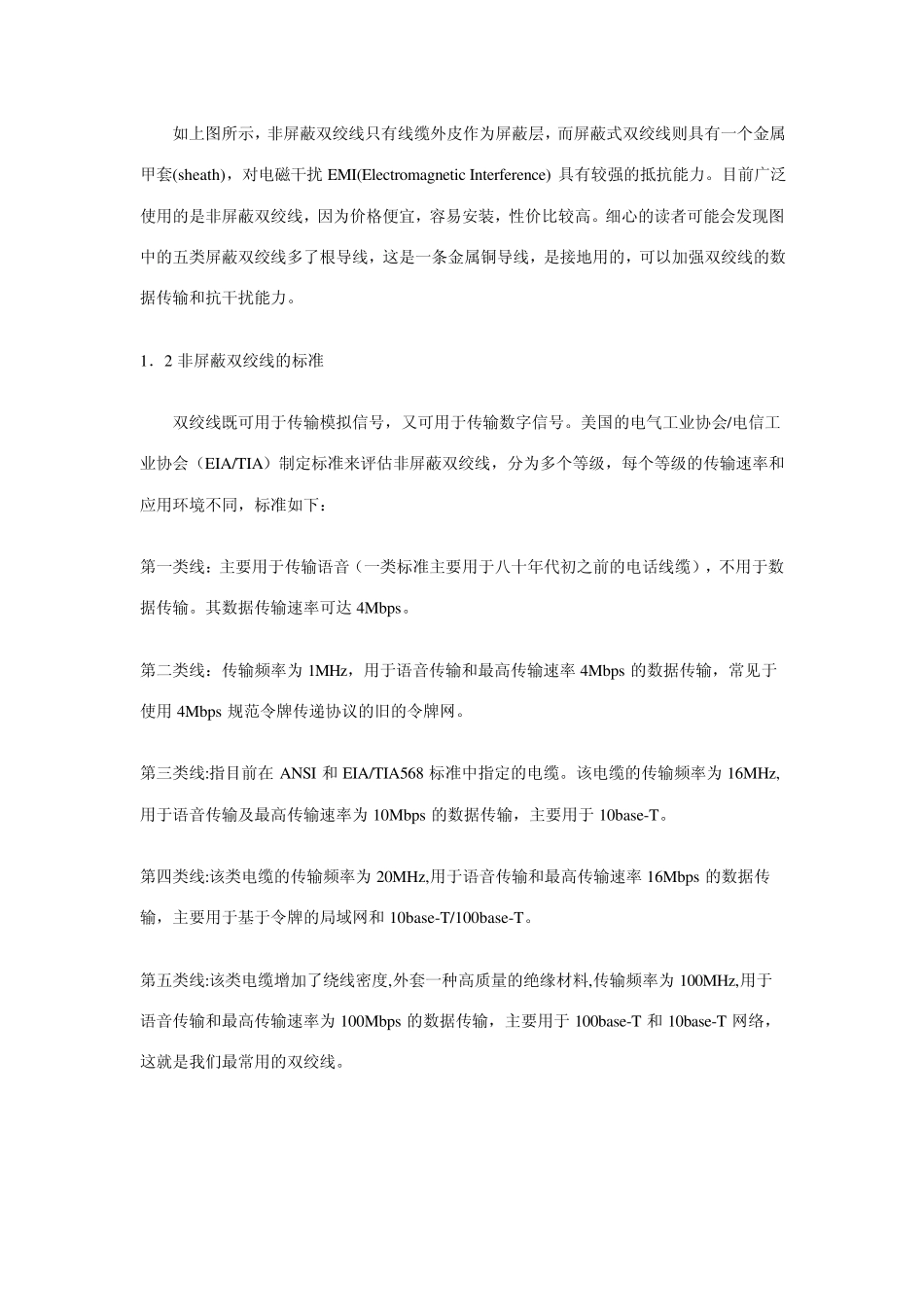

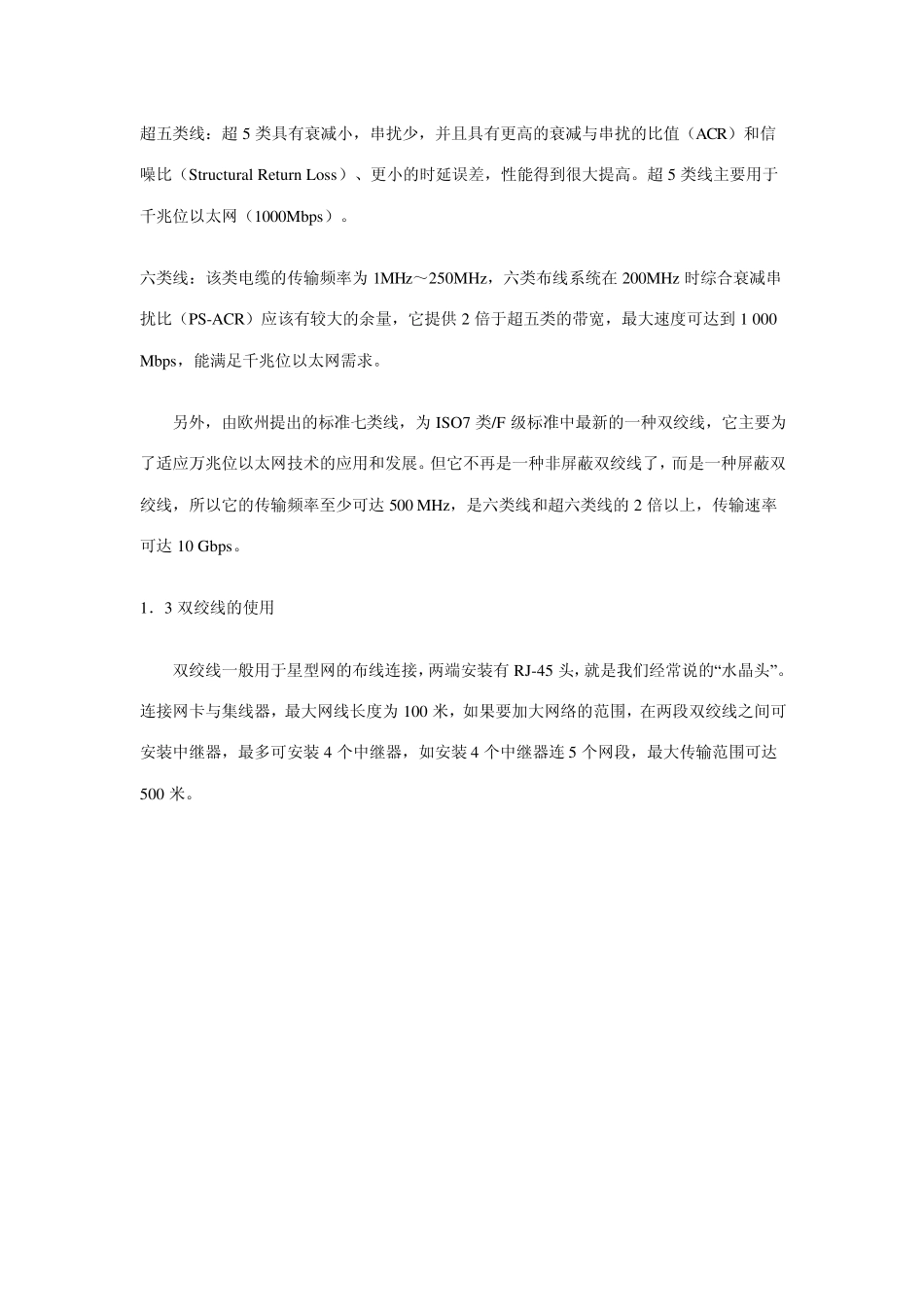

宽带接入常用网络传输介质介绍 引言 据CNNIC 第21 届中国互联网络发展状况统计报告：网络音乐收听率居中国各项网络应用之首，半年内有86.6%的网民收听过网络音乐；而2007 视频网站迅速兴趣，网络影视观看比例更是达到76.9%。随便着网络传输数据量的增加，对传输介质的要求也更苛刻。网络传输介质是连接网络上各个节点的物理通道。宽带接入网所使用的有线传输介质主要有：双绞线、同轴电缆和光纤。其中，双绞线是最常见的传输介质，它一般用于星形网络中，同轴电缆一般用于总线型网络，光缆一般用于主干网的连接。接下来让我们逐一了解下。 1 双绞线（Tw isted Pair） 1．1 非屏蔽双绞线(UTP)和屏蔽双绞线(STP) 双绞线是综合布线工程中最常用的一种传输介质。双绞线最外层由绝缘材料包裹，为了降低信号干扰，内部每两根绝缘铜导线相互缠绕，名符其实。双绞线又可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类。 图 1：五类非屏蔽双绞线与屏蔽双绞线对比 如上图所示，非屏蔽双绞线只有线缆外皮作为屏蔽层，而屏蔽式双绞线则具有一个金属甲套(sheath)，对电磁干扰EMI(Electromagnetic Interference) 具有较强的抵抗能力。目前广泛使用的是非屏蔽双绞线，因为价格便宜，容易安装，性价比较高。细心的读者可能会发现图中的五类屏蔽双绞线多了根导线，这是一条金属铜导线，是接地用的，可以加强双绞线的数据传输和抗干扰能力。 1．2 非屏蔽双绞线的标准 双绞线既可用于传输模拟信号，又可用于传输数字信号。美国的电气工业协会/电信工业协会（EIA/TIA）制定标准来评估非屏蔽双绞线，分为多个等级，每个等级的传输速率和应用环境不同，标准如下： 第一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。其数据传输速率可达 4Mbps。 第二类线：传输频率为1MHz ，用于语音传输和最高传输速率 4Mbps 的数据传输，常见于使用 4Mbps 规范令牌传递协议的旧的令牌网。 第三类线:指目前在 ANSI 和 EIA/TIA568 标准中指定的电缆。该电缆的传输频率为16MHz ,用于语音传输及最高传输速率为10Mbps 的数据传输，主要用于 10base-T。 第四类线:该类电缆的传输频率为20MHz ,用于语音传输和最高传输速率 16Mbps 的数据传输，主要用于基于令牌的局域网和 10base-T/100base-T。 第五类线:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频率为100MHz,用于语音传输和最高传输速率为10...
