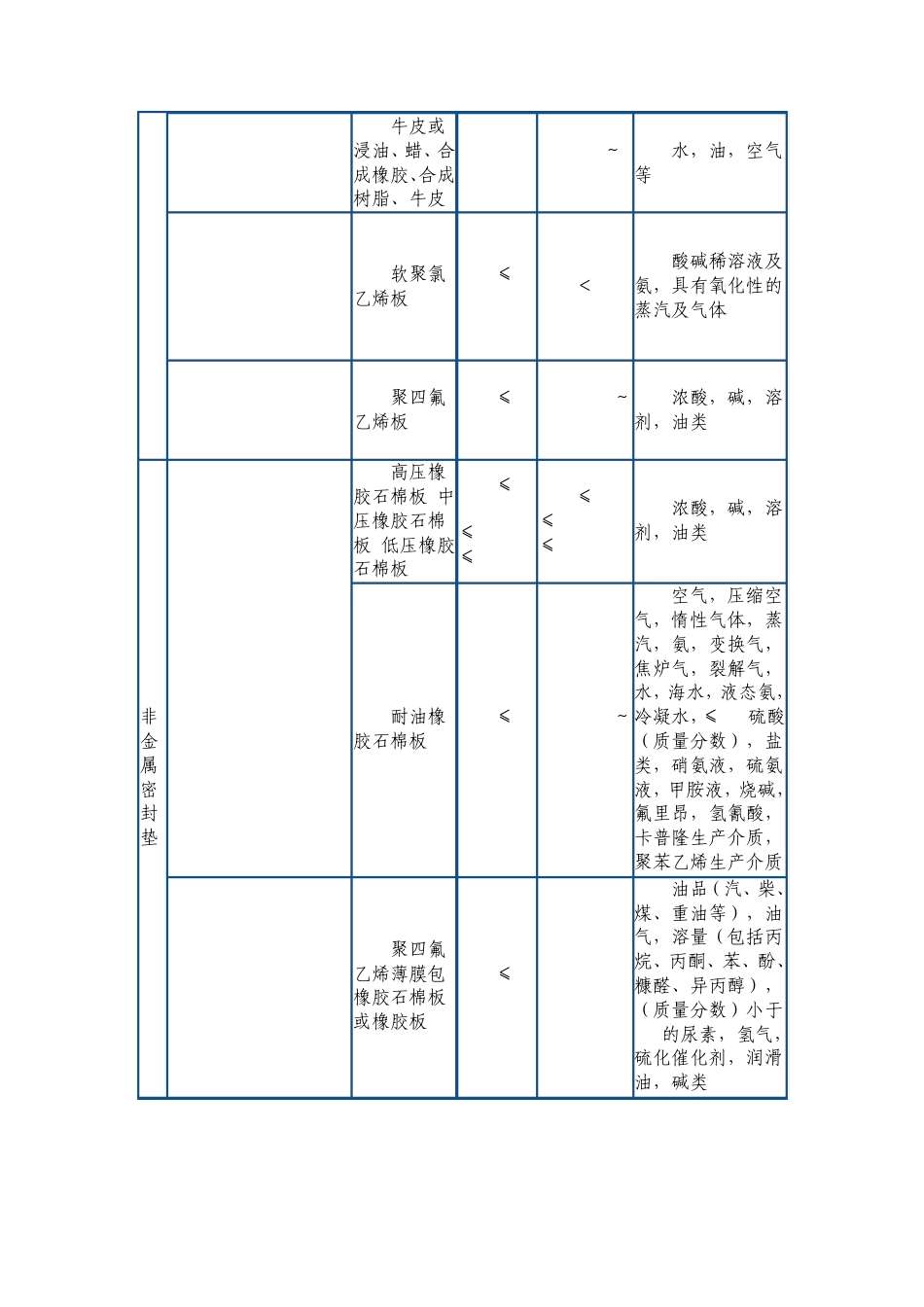

密封垫的类型及常见设计问题 密封垫的类型 各类机器设备尤其是各类压力容器、管道和阀门等广泛使用垫片密封结构。最简单的垫片为平垫片，整个垫片为同一材料组成，作机械设备一般接合面的静密封，如减速箱的密封等。 理想的垫片结构应表层为塑性层，而内层为弹性体，塑性表面层保证密封而相互紧贴甚至嵌合，而内层允许补偿密封面的少许分离并在密封而上经常保持一定大小的压缩应力。许多组合垫片的出现都是基于这一思路或稍有改型，但原理是一样的。例如聚四氟乙烯（PTFE）具有塑性好，有优异的抗化学腐蚀性和较宽的工作温度范围（-190～250℃），广泛用于静密封平垫，但由于某种原因回弹性较差以及冷流倾向，限制了单纯的使用，采用组合结构可以克服这一弊端，如表29.3-1所示的各种外部包封 PTFE，内部填充压缩石棉板、橡胶板（或嵌金属薄板）等形成的“三明治”结构垫片。这种结构一方面可以保护垫片免遭流体介质的腐蚀或者避免食品、医药工业产品接触污染，另一方面改善了单纯用 PTFE带来的回弹差及冷流问题。 表 29.3-1给出了常用密封垫片种类及其适用范围。 表 29.3-1 常用密封垫种类、材料及适用范围 形 式 种类 材料 适用范围 压力/MPa 温度/℃ 介质 非 金 属 密 封 垫 软钢纸板 ＜0.4 ＜120 燃料油，润滑油，水笠 天然橡胶 1.33×10-10 ～0.6 -60～100 水，海水，空气，惰性气体，盐类水溶剂，稀盐酸，稀硫酸等 普通橡胶板 -40～60 空气，水制动液等 夹布橡胶 ≈0.6 -30～60 海水，淡水，空气，润滑油和燃料油等 牛皮或浸油、蜡、合成橡胶、合成树脂、牛皮 -60～100 水，油，空气等 软聚氯乙烯板 ≤1.6 ＜60 酸碱稀溶液及氨，具有氧化性的蒸汽及气体 聚四氟乙烯板 ≤3.0 -108～250 浓酸，碱，溶剂，油类 非 金 属 密 封 垫 高压橡胶石棉板 中压橡胶石棉板 低压橡胶石棉板 ≤6.0 ≤4.0 ≤1.5 ≤450 ≤350 ≤200 浓酸，碱，溶剂，油类 耐油橡胶石棉板 ≤4.0 -180～250 空气，压缩空气，惰性气体，蒸汽，氨，变换气，焦炉气，裂解气，水，海水，液态氨，冷凝水，≤90%硫酸（质量分数），盐类，硝氨液，硫氨液，甲胺液，烧碱，氟里昂，氢氰酸，卡普隆生产介质，聚苯乙烯生产介质 聚四氟乙烯薄膜包橡胶石棉板或橡胶板 ≤3.0 油品（汽、柴、煤、重油等），油气，溶量（包括丙烷、丙酮、苯、酚、糠醛、异丙醇），（质量分数）小于30%的尿素，氢气，硫化催化剂，润滑油...
