密封结构设计技术规范

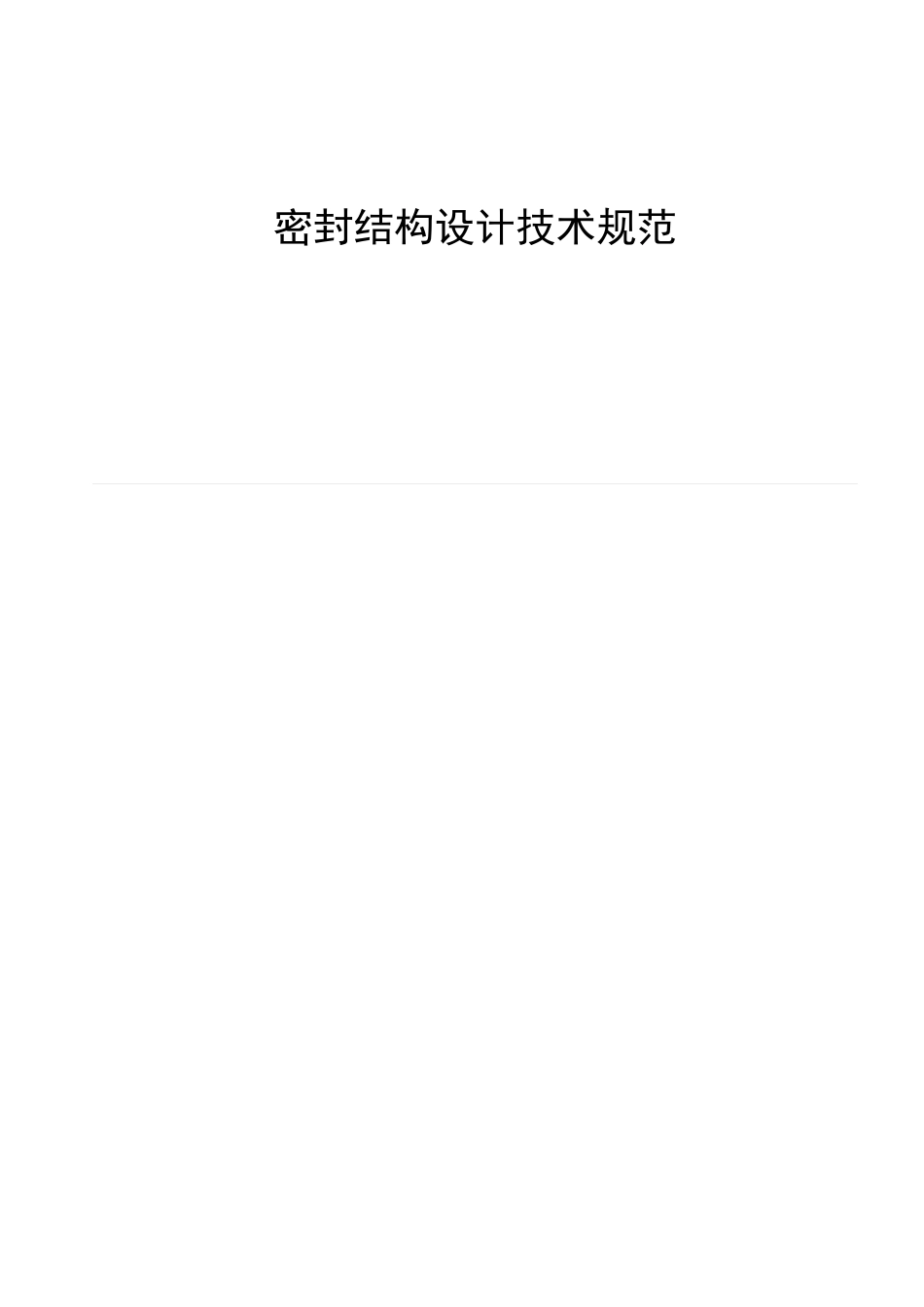

密封结构设计技术规范_第1页
1/20

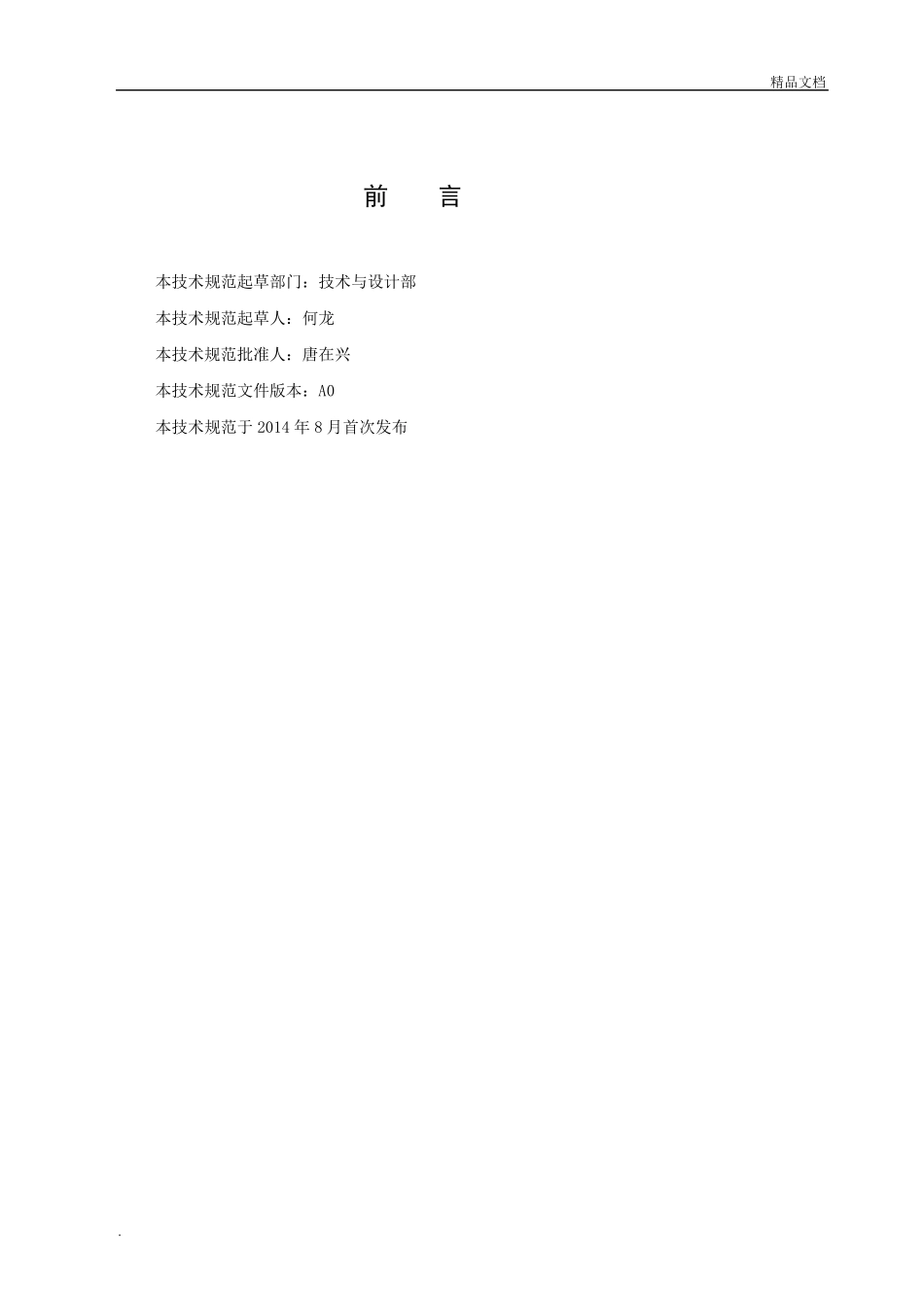

密封结构设计技术规范_第2页
2/20
密封结构设计技术规范_第3页
3/20
密封结构设计技术规范 精品文档 . 前 言 本技术规范起草部门:技术与设计部 本技术规范起草人:何龙 本技术规范批准人:唐在兴 本技术规范文件版本:A0 本技术规范于 2014 年 8 月首次发布 精品文档 . 密封结构设计技术规范 1 适用范围 本技术规范适用于灯具外壳防护使用密封圈的静密封结构设计。包括气密性灯具密封结构设计。 2 引用标准或文件 GB/T 3452.1-2005 液压气动用O 形橡胶密封圈第1 部分:尺寸系列及公差 GB/T 3452.3-2005 液压气动用O 形橡胶密封圈沟槽尺寸 GB/T 6612-2008 静密封、填料密封术语 JB/T 6659-2007 气动用0 形橡胶密封圈尺寸系列和公差 JBT 7757.2-2006 机械密封用O形橡胶圈 JB/ZQ4609-2006 圆橡胶、圆橡胶管及沟槽尺寸 《静密封设计技术》(顾伯勤 编著) 《橡胶类零部件(物料)设计规范》(在 PLM 中查阅) 3 基本术语、定义 3.1 密封:指机器、设备的连接处没有发生泄露的现象(该定义摘自《静密封设计技术》)。 3.2 静密封: 相对静止的配合面间的密封。密封的功能是防止泄漏。 3.3 泄漏: 通过密封的物质传递。造成密封泄漏的主要原因:(1)机械零件表面缺陷、尺寸加工误 差及装配误差形成的装配间隙;(2)密封件两侧存在压力差。减小或消除装配间隙是阻止泄漏的主要途径。 3.4 接触型密封:借密封力使密封件与配合面相互压紧甚至嵌入,以减小或消除间隙的密封。 3.5 密封力(或密封载荷):作用于接触型密封的密封件上的接触力。 3.6 填料密封:填料作密封件的密封。 3.7 接触压力:填料密封摩擦面间受到 的力。 3.8 密封垫 片 :置 于配合面间几 何 形状 符 合要求 的薄 截 面密封件。按 材 质分有:橡胶垫 片 ,金 属 垫 片 、纸 质垫 片 、石 绵 垫 片 、塑 料垫 片 、石 墨 垫 片 等 。 3.9 填料:在设备或机器上,装填在可 动杆 件和它 所 通过的孔 之 间,对介 质起 密封作用的零部件。 注 :防爆 产 品电 缆 引 入所 指的填料在 GB3836.1 附 录 A2.2 条 中另 有定义,指粘 性液体 粘 接材 料。 3.10 压紧式 填料:质地 柔 软 ,在填料箱 中经 轴 向 压缩 ,产 生径向 弹 性变 形以堵 塞 间隙的填料。 3.11 密封圈:电 缆 引 入装置 或导 管引 入装置 中,保 证 引 入装置 与电 缆 或导 管与电 缆 之 间的密封所 使 用的环...
