对中找正理论计算

对中找正理论计算_第1页
1/11
对中找正理论计算_第2页
2/11
对中找正理论计算_第3页
3/11

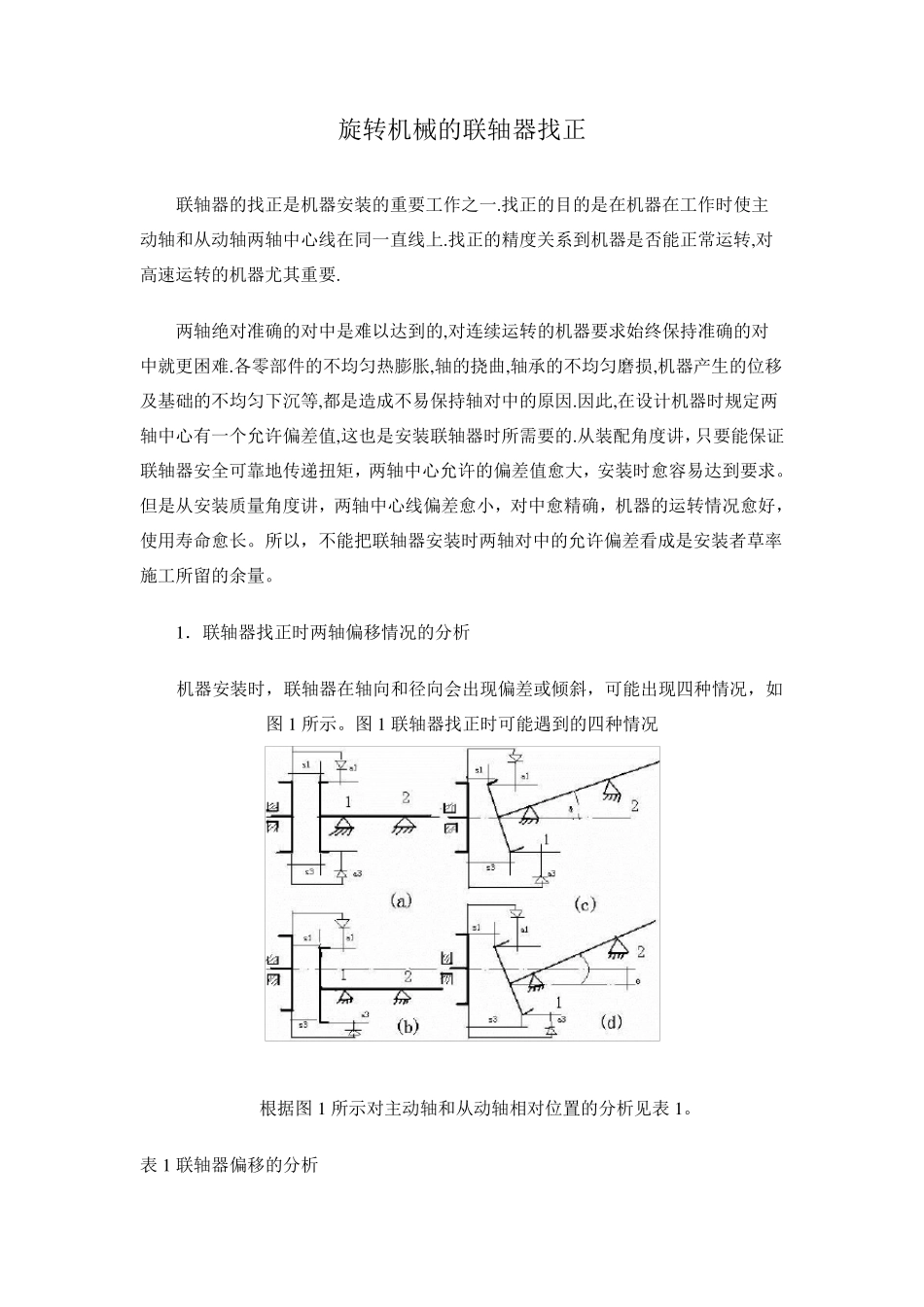

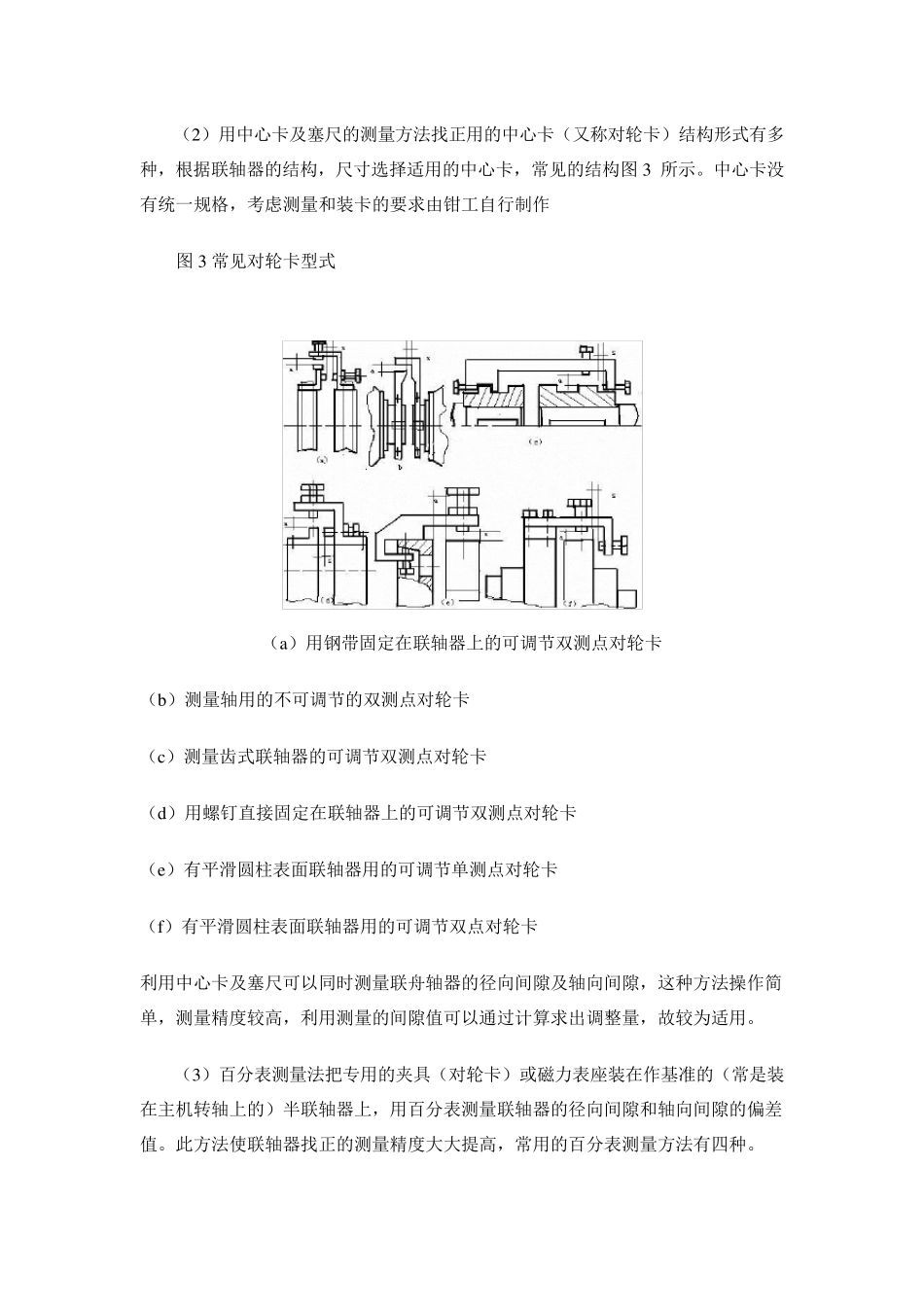

旋 转 机 械 的 联 轴 器 找 正 联 轴 器 的 找 正 是 机 器 安 装 的 重 要 工 作 之 一 .找 正 的 目 的 是 在 机 器 在 工 作 时 使 主动 轴 和 从 动 轴 两 轴 中 心 线 在 同 一 直 线 上 .找 正 的 精 度 关 系 到 机 器 是 否 能 正 常 运 转 ,对高 速 运 转 的 机 器 尤 其 重 要 . 两 轴 绝 对 准 确 的 对 中 是 难 以 达 到 的 ,对 连 续 运 转 的 机 器 要 求 始 终 保 持 准 确 的 对中 就 更 困 难 .各 零 部 件 的 不 均 匀 热 膨 胀 ,轴 的 挠 曲 ,轴 承 的 不 均 匀 磨 损 ,机 器 产 生 的 位 移及 基 础 的 不 均 匀 下 沉 等 ,都 是 造 成 不 易 保 持 轴 对 中 的 原 因 .因 此 ,在 设 计 机 器 时 规 定 两轴 中 心 有 一 个 允 许 偏 差 值 ,这 也 是 安 装 联 轴 器 时 所 需 要 的 .从 装 配 角 度 讲 ,只 要 能 保 证联 轴 器 安 全 可 靠 地 传 递 扭 矩 , 两 轴 中 心 允 许 的 偏 差 值 愈 大 , 安 装 时 愈 容 易 达 到 要 求 。但是 从 安 装 质量角 度 讲 , 两 轴 中 心 线 偏 差 愈 小, 对 中 愈 精 确 , 机 器 的 运 转 情况愈 好,使 用寿命愈 长。所 以 , 不 能 把联 轴 器 安 装 时 两 轴 对 中 的 允 许 偏 差 看成 是 安 装 者草率施工 所 留的 余量。 1 .联 轴 器 找 正 时 两 轴 偏 移 情况的 分析 机 器 安 装 时 , 联 轴 器 在 轴 向和 径向会出现偏 差 或倾斜, 可 能 出现四种 情况, 如图 1 所 示 。图 1 联 轴 器 找 正 时 可 能 遇 到 的 四种 情况 根 据 图 1 所 示 对 主 动 轴 和 从 动 轴 相 对 位 置 的 分析见 表 1 。 表 1 联 轴 器 偏 移 的 分析 2 .测量方法 安装机器时,一般是在主机中心位置固定并调整完水平之后,再进行联轴器的找正。通过测量与计算,分析偏差情况,调整原动机轴中心位置以达到主动轴与从动轴既同心,又平行。联轴器找正的方法有多种,常用的方法如下: (1 )简单的测量方法如图 2 所示。用角尺和塞尺测量联轴器外圆各...
