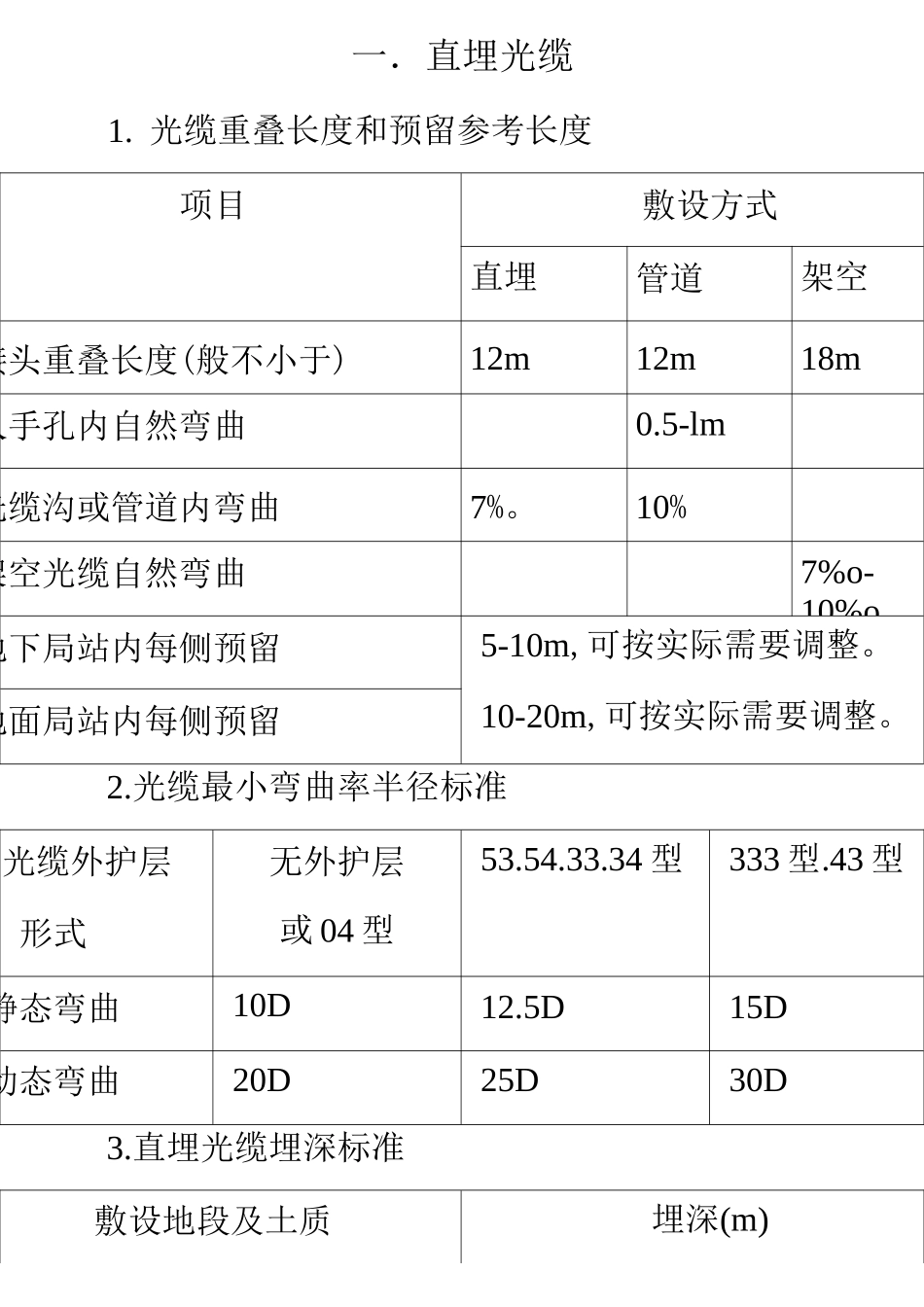

敷设光缆的规范与标准_第1页
1/28

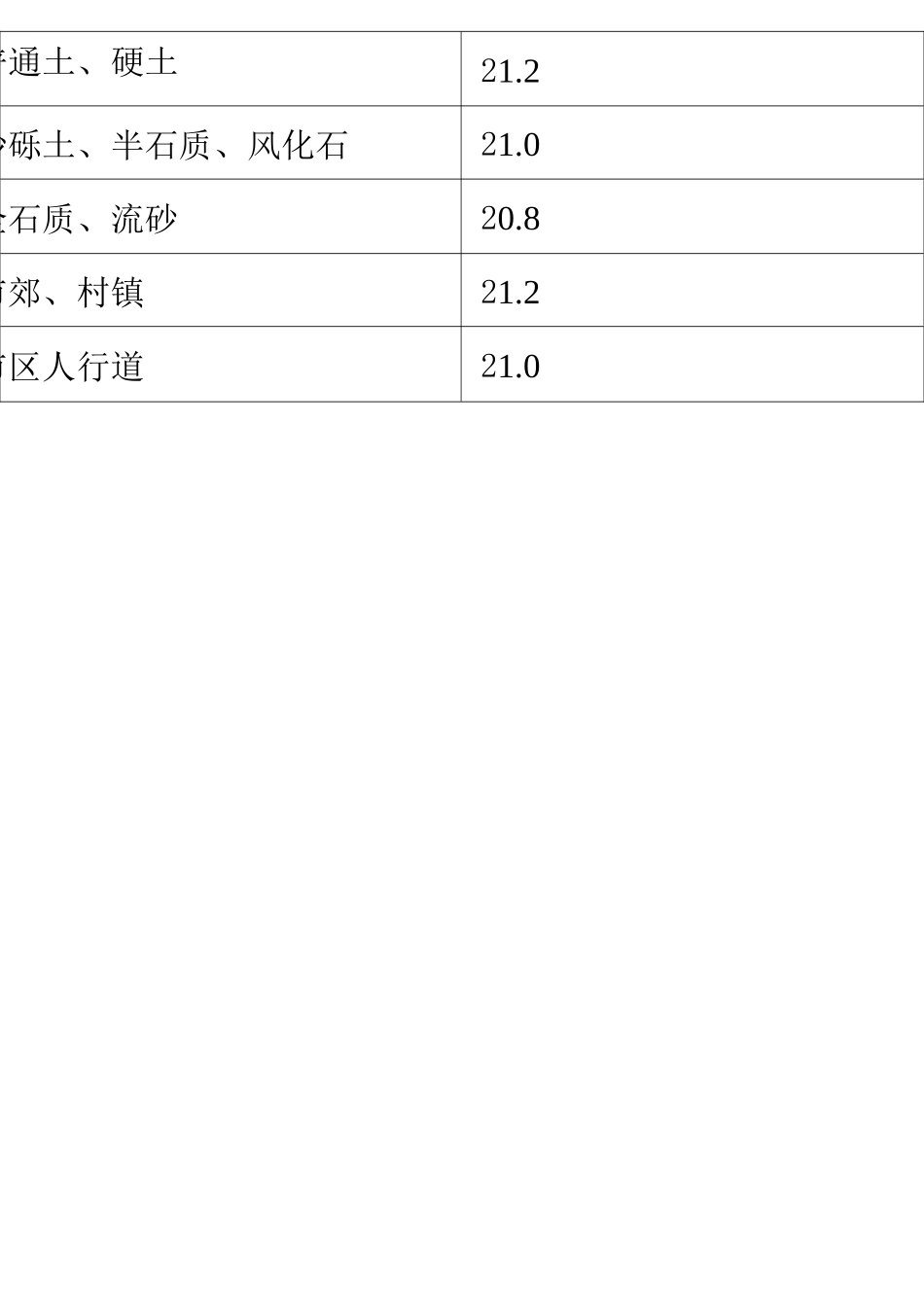

敷设光缆的规范与标准_第2页
2/28
敷设光缆的规范与标准_第3页
3/28
一.直埋光缆1. 光缆重叠长度和预留参考长度项目敷设方式直埋管道架空接头重叠长度(般不小于)12m12m18m人手孔内自然弯曲0.5-lm光缆沟或管道内弯曲7%。10%架空光缆自然弯曲7%o-10%o地下局站内每侧预留5-10m,可按实际需要调整。10-20m,可按实际需要调整。地面局站内每侧预留2.光缆最小弯曲率半径标准光缆外护层形式无外护层或 04 型53.54.33.34 型333 型.43 型静态弯曲10D12.5D15D动态弯曲20D25D30D3.直埋光缆埋深标准敷设地段及土质埋深(m)普通土、硬土21.2沙砾土、半石质、风化石21.0全石质、流砂20.8市郊、村镇21.2市区人行道21.0公路边沟:石质(坚石、软石)其他土质边沟设计深度以下 0.4边沟设计深度以下 0.8公路路肩20.8穿越铁路(路基面)、公路(路基面)21.2沟渠、水塘21.2河流按水底光缆要求注:1.石质、半石质地段应在沟底和光缆上方各铺 100mm 厚细土或沙土。沟底铺沙厚度可视为光缆的埋深。2.光缆可同其他通信光缆或电缆同沟敷设,但不得重叠或交叉,缆间的平行净距不小于10cm。4.直埋光缆与其他建筑设施间的最小净距标准单位:m名称平行时交越时市话管道边线(不包括人孔)0.750.25非同沟的直埋通信光、电缆0.50.25埋式电力电缆(35KV 以下)0.50.5埋式电力电缆(35KV 以上)2.00.5架空线杆及拉线1.50.5给水管(管径小于 30cm)0.50.5给水管(管径 30-50cm)1.00.5给水管(管径大于 50cm)1.50.5高压油管、天然气管10.00.5热力、下水管1.0-100.5燃气管(压力小于 300kpa)1.00.5燃气管(压力 300-800kpa)2.00.5排水沟0.80.5房屋建筑红线或构筑物基础1.0树木(市内、村镇大树、果树、行道树)0.75树木(市外大树)2.0水井、坟墓3.0粪坑、积肥池、沼气池、氨水池等3.0注:1.采用钢管保护时,与水管、煤气管、石油管交越时的净距可降低为 0.15m。2. 大树指直径 30cm 及以上的树木。对于孤立大树,还应考虑防雷要求。3. 穿越埋深与光缆相近的地下管线时,光缆宜在管线下方通过。5.直埋光缆敷设安装5.1 光缆可同其他通信光缆或电缆同沟敷设,但不得重叠或交叉,缆间的平行净距不应小于10cm。5.2 光缆采用钢管保护时,应伸出路基两侧排水沟外 1m,光缆埋深距排水沟底应不小于 80cm,并符合相关部门的规定。钢管内径应满足安装子管的要求,但应不小于 80cm。5.3 光缆线路穿越允许开挖路面的公路或乡村大道时,应采用砖或水泥盖板保护。5.4 光缆线路通过村镇等动土可能性较大的地段时,可采用大长度塑料管、铺红...
