导波雷达物位计说明书

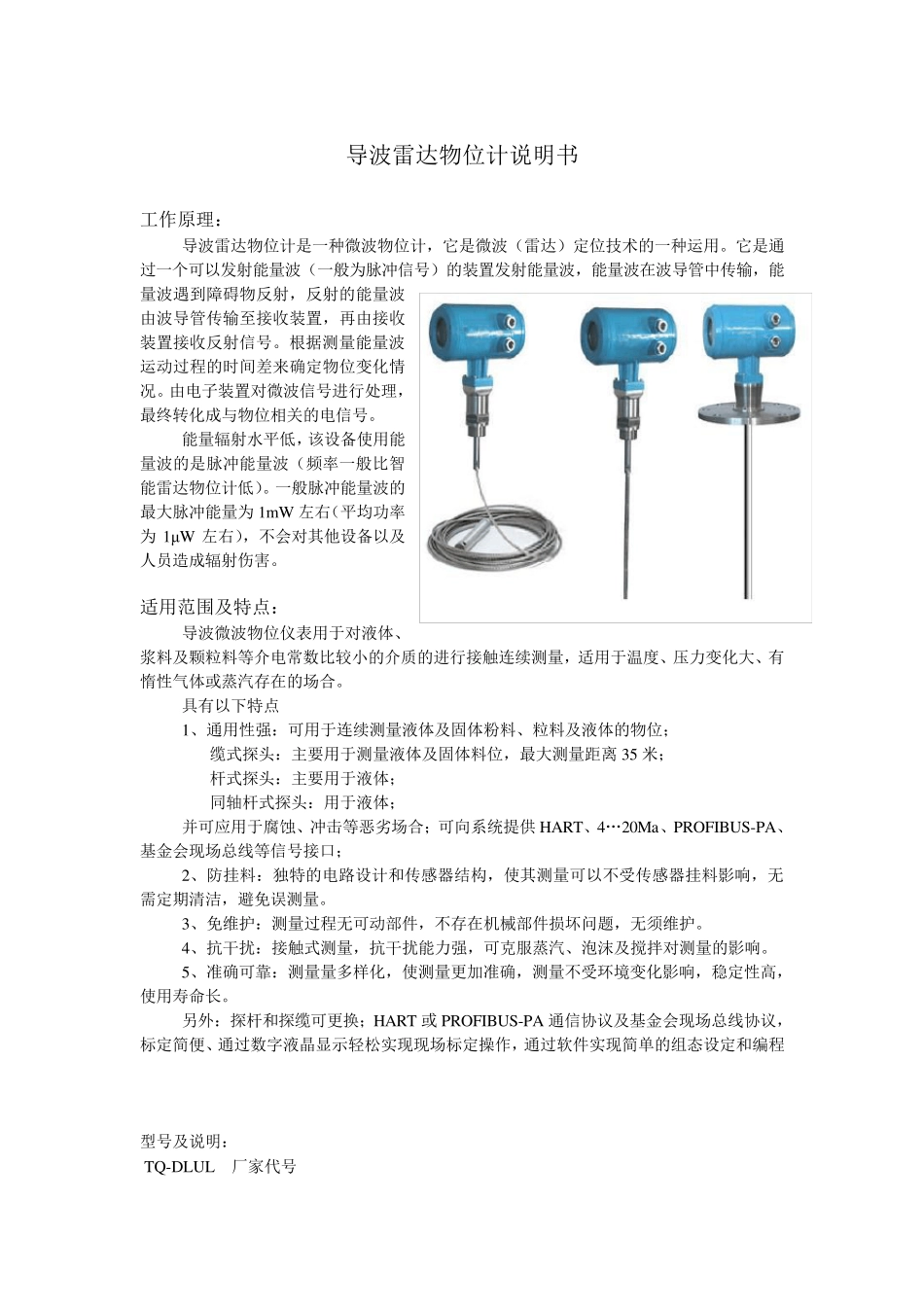

导波雷达物位计说明书_第1页
1/6

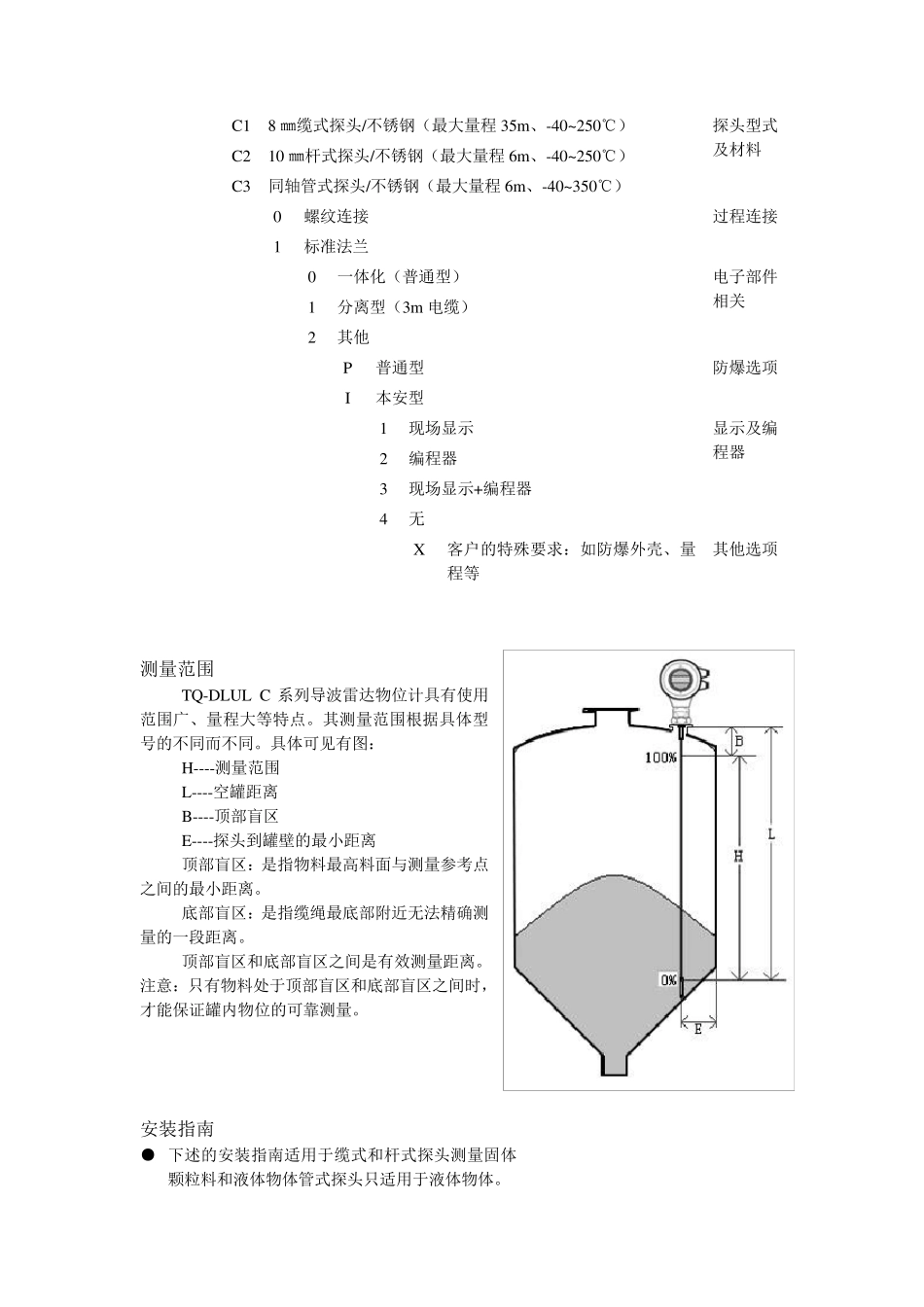

导波雷达物位计说明书_第2页
2/6

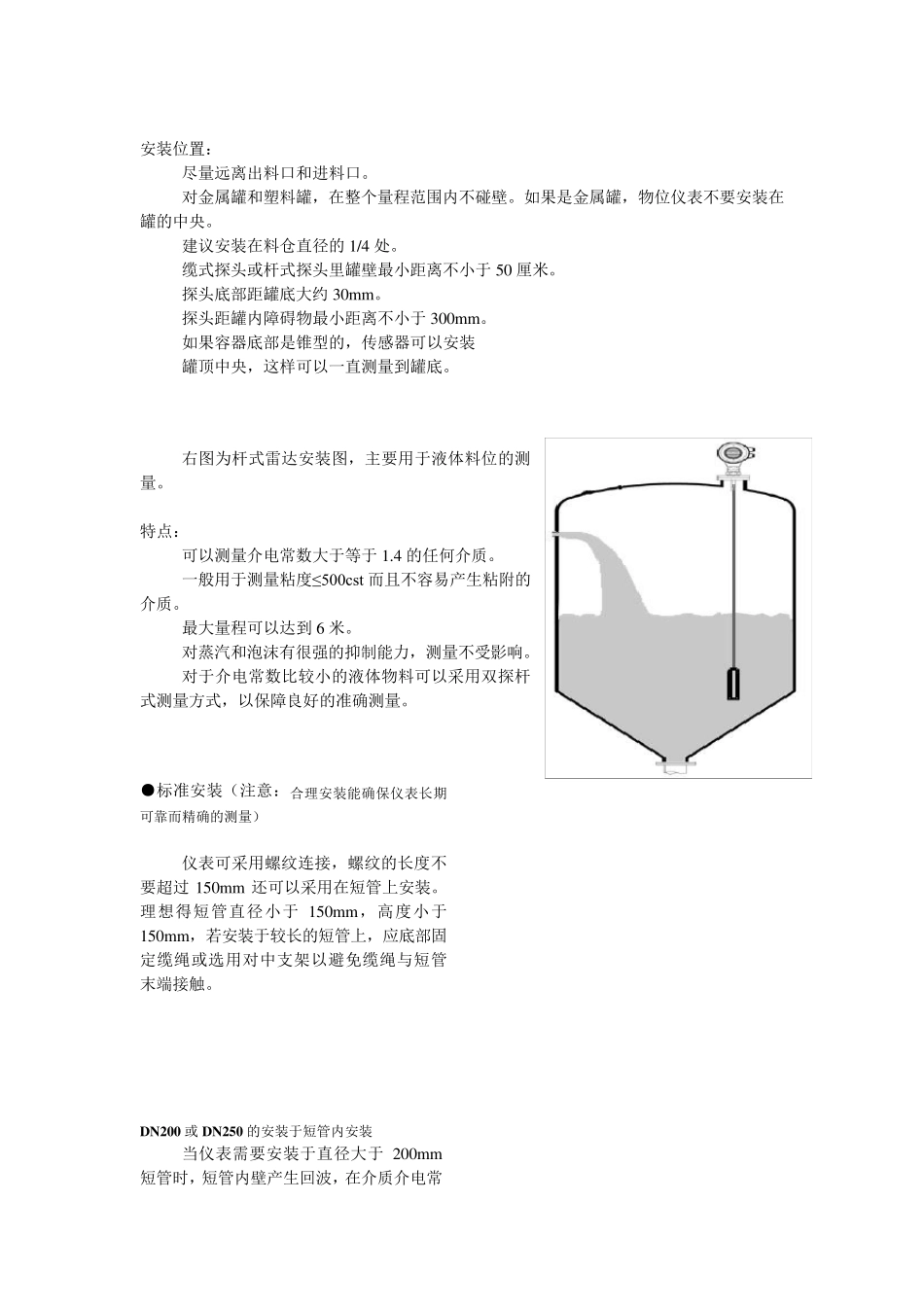

导波雷达物位计说明书_第3页
3/6
导波雷达物位计说明书 工作原理: 导波雷达物位计是一种微波物位计,它是微波(雷达)定位技术的一种运用。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波,能量波在波导管中传输,能量波遇到障碍物反射,反射的能量波由波导管传输至接收装置,再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理,最终转化成与物位相关的电信号。 能量辐射水平低,该设备使用能量波的是脉冲能量波(频率一般比智能雷达物位计低)。一般脉冲能量波的最大脉冲能量为 1m W 左右(平均功率为 1μW 左右),不会对其他设备以及人员造成辐射伤害。 适用范围及特点: 导波微波物位仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量,适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。 具有以下特点 1、通用性强:可用于连续测量液体及固体粉料、粒料及液体的物位; 缆式探头:主要用于测量液体及固体料位,最大测量距离35 米; 杆式探头:主要用于液体; 同轴杆式探头:用于液体; 并可应用于腐蚀、冲击等恶劣场合;可向系统提供HART、4…20Ma、PROFIBUS-PA、基金会现场总线等信号接口; 2、防挂料:独特的电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免误测量。 3、免维护:测量过程无可动部件,不存在机械部件损坏问题,无须维护。 4、抗干扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。 5、准确可靠:测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。 另外:探杆和探缆可更换;HART 或PROFIBUS-PA 通信协议及基金会现场总线协议,标定简便、通过数字液晶显示轻松实现现场标定操作,通过软件实现简单的组态设定和编程 型号及说明: TQ-DLUL 厂家代号 C1 8 ㎜缆式探头/不锈钢(最大量程35m、-40~250℃) 探头型式及材料 C2 10 ㎜杆式探头/不锈钢(最大量程6m、-40~250℃) C3 同轴管式探头/不锈钢(最大量程6m、-40~350℃) 0 螺纹连接 过程连接 1 标准法兰 0 一体化(普通型) 电子部件相关 1 分离型(3m 电缆) 2 其他 P 普通型 防爆选项 I 本安型 1 现场显示 显示及编程器 2 编程器 3 现场显示+编程器 4 无 X 客户的特殊要求:如防爆外壳、量程等 其他选项 测量范围 TQ-DLUL C 系列导波雷达物位计具有使...
