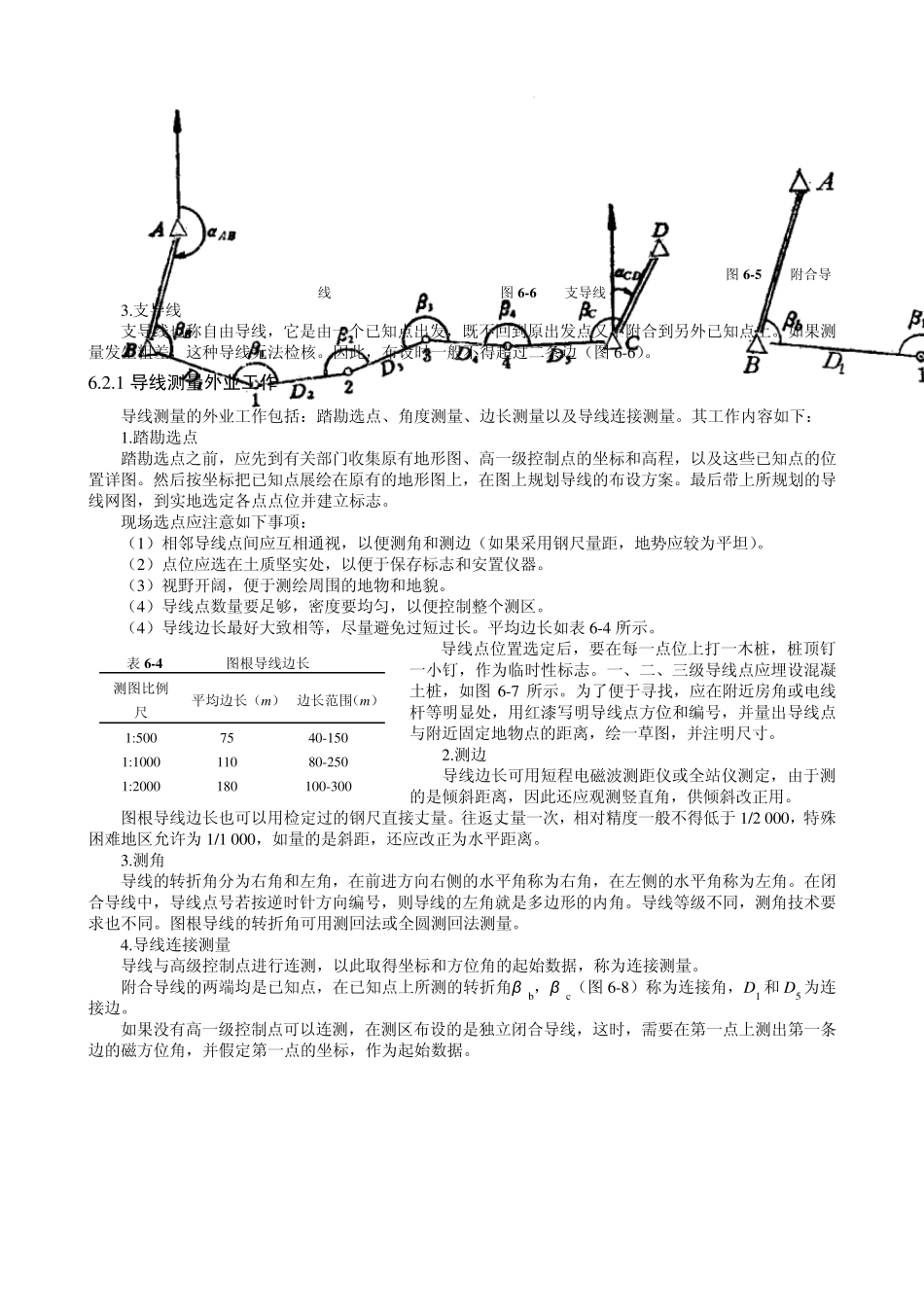

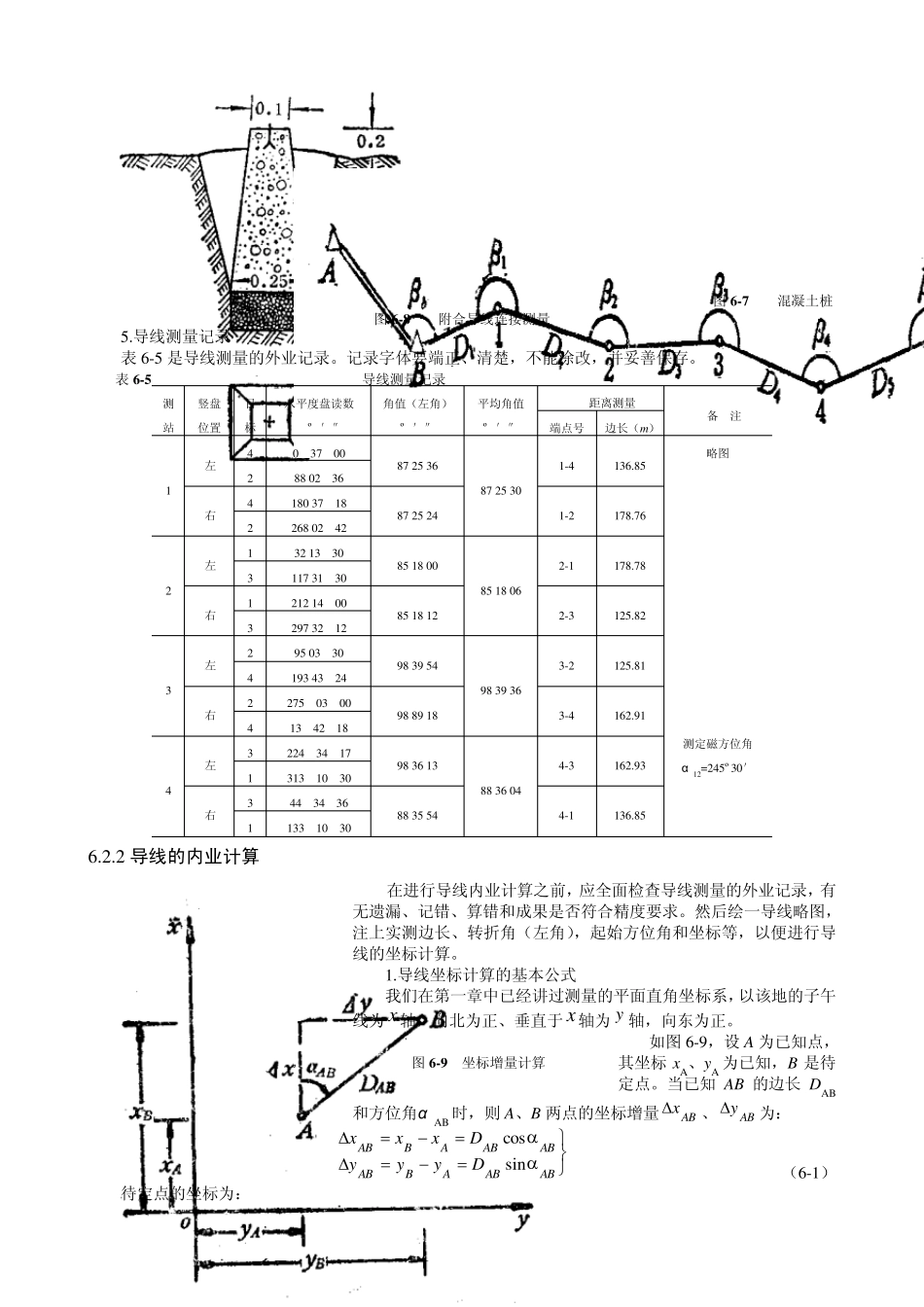

1、导线内业计算基本原理 ( 1)坐标的正算 xB=xA+Δ xAB Δ xAB=SABcosαAB yB=yA+Δ yAB Δ yAB=SABsinαAB ( 2)坐标的反算 tanαAB=Δ yAB/Δ xAB=(yB- yA)/(xA-xB) SAB = ( 3)坐标方位角的传递 根据坐标方位角之间的几何关系,可以得到如下计算公式: 当水平角为左角时, α前 =α后 +β左 -180O 当算出的角度为负值时,加360O转换为正角。 当水平角为右角时, α前 =α后 -β右 +180O 当算出的角度为负值时,加360O转换为正角。 6.2 普通导线测量 随着测绘科学技术的不断发展,电磁波测距和电子计算机技术的广泛应用,以导线测量的方法来建立平面控制网得到迅速推广。 导线的布设形式有下述几种: 1.闭合导线 闭合导线是从一个已知点出发,最后仍回到这个已知点。如图6-2 所示,由已知控制点1 出发,经过2、3、4、5、6 点最后仍闭合到1 点,形成一个闭合多边形。 2.附合导线 敷设在两个已知点之间的导线,称为附合导线。如图6-5 所示,由已知点B 和已知方向α AB 出发,经过导线点1、2、3、4 点最后附合到已经点C 和已知方向α CD。 图6 -5 附合导线 图6 -6 支导线 3.支导线 支导线也称自由导线,它是由一个已知点出发,既不回到原出发点又不附合到另外已知点上。如果测量发生粗差,这种导线无法检核。因此,布设时一般不得超过二条边(图6-6)。 6.2.1 导线测量外业工作 导线测量的外业工作包括:踏勘选点、角度测量、边长测量以及导线连接测量。其工作内容如下: 1.踏勘选点 踏勘选点之前,应先到有关部门收集原有地形图、高一级控制点的坐标和高程,以及这些已知点的位置详图。然后按坐标把已知点展绘在原有的地形图上,在图上规划导线的布设方案。最后带上所规划的导线网图,到实地选定各点点位并建立标志。 现场选点应注意如下事项: (1)相邻导线点间应互相通视,以便测角和测边(如果采用钢尺量距,地势应较为平坦)。 (2)点位应选在土质坚实处,以便于保存标志和安置仪器。 (3)视野开阔,便于测绘周围的地物和地貌。 (4)导线点数量要足够,密度要均匀,以便控制整个测区。 (4)导线边长最好大致相等,尽量避免过短过长。平均边长如表 6-4 所示。 导线点位置选定后,要在每一点位上打一木桩,桩顶钉一小钉,作为临时性标志。一、二、三级导线点应埋设混凝土桩,如图6-7 所示。为了便于寻找,应在附近房角或电线杆等明显处,用红漆写明导线点...
