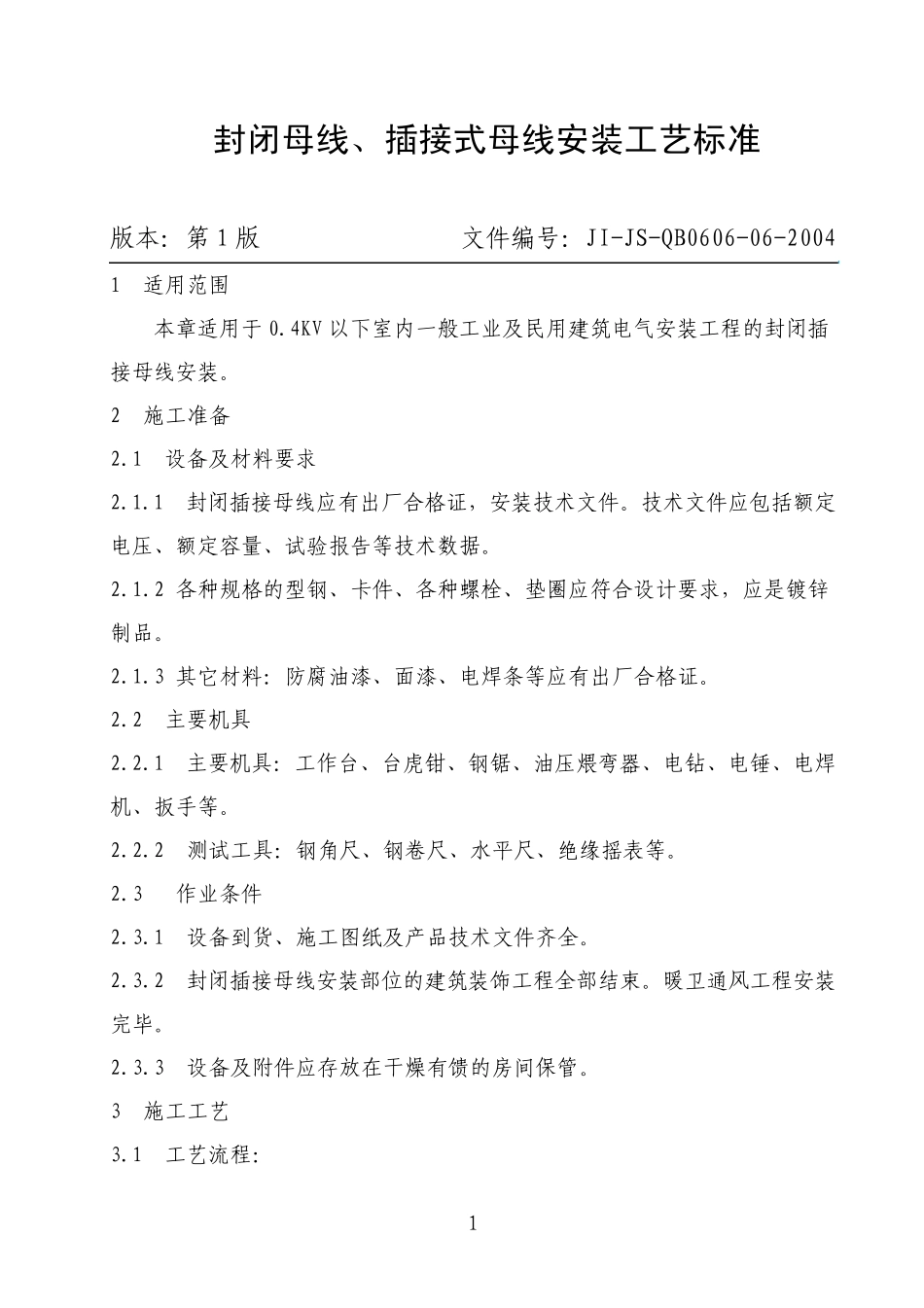

封闭母线、插接式母线安装工艺标准

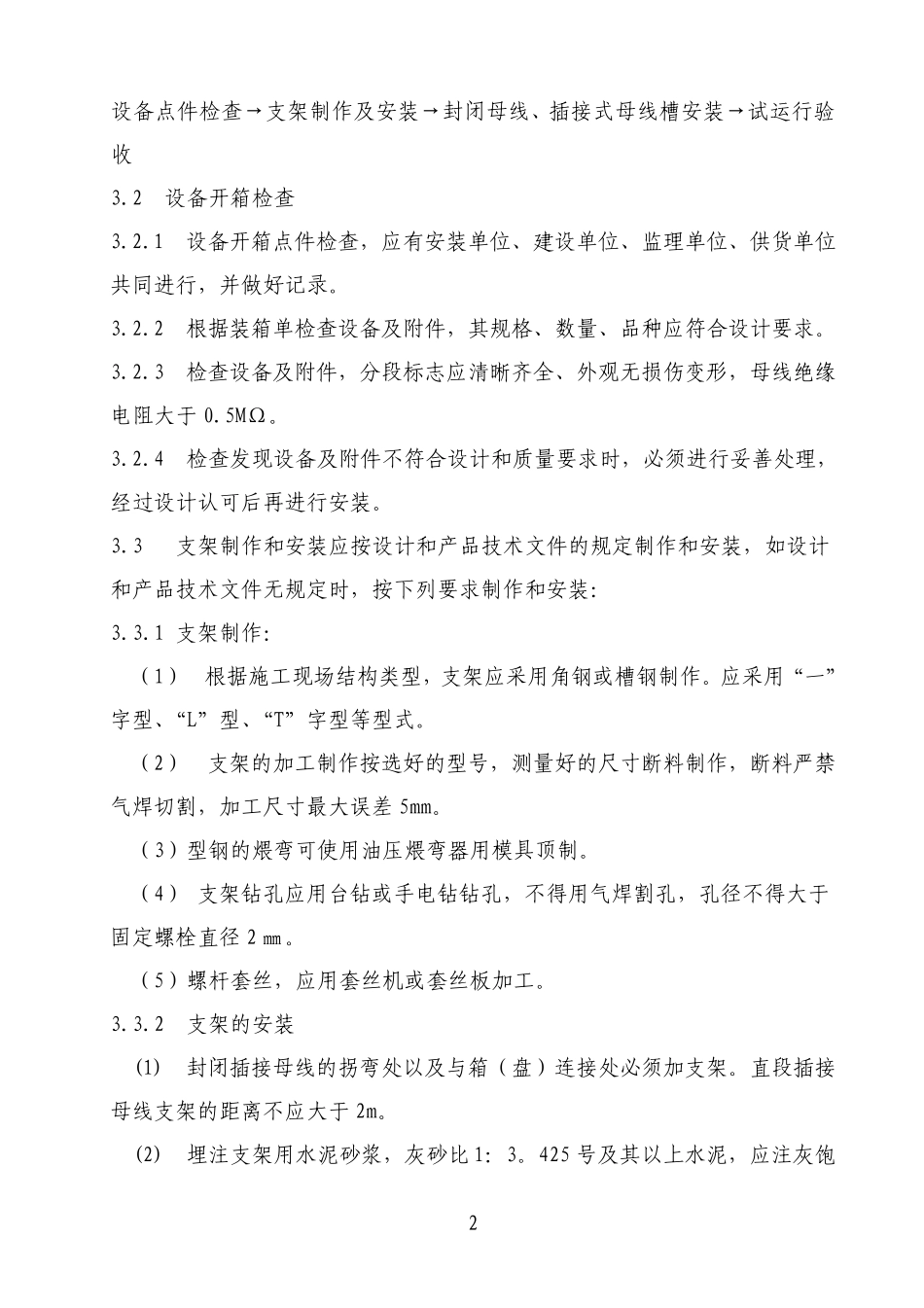

封闭母线、插接式母线安装工艺标准 版本：第1 版 文件编号：JI-JS-QB0606-06-2004 1 适用范围 本章适用于0.4KV 以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。 2 施工准备 2.1 设备及材料要求 2.1.1 封闭插接母线应有出厂合格证，安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。 2.1.2 各种规格的型钢、卡件、各种螺栓、垫圈应符合设计要求，应是镀锌制品。 2.1.3 其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。 2.2 主要机具 2.2.1 主要机具：工作台、台虎钳、钢锯、油压煨弯器、电钻、电锤、电焊机、扳手等。 2.2.2 测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。 2.3 作业条件 2.3.1 设备到货、施工图纸及产品技术文件齐全。 2.3.2 封闭插接母线安装部位的建筑装饰工程全部结束。暖卫通风工程安装完毕。 2.3.3 设备及附件应存放在干燥有馈的房间保管。 3 施工工艺 3.1 工艺流程： 1 2 设备点件检查→支架制作及安装→封闭母线、插接式母线槽安装→试运行验收 3.2 设备开箱检查 3.2.1 设备开箱点件检查，应有安装单位、建设单位、监理单位、供货单位共同进行，并做好记录。 3.2.2 根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。 3.2.3 检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻大于 0.5MΩ。 3.2.4 检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。 3.3 支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装： 3.3.1 支架制作： （1） 根据施工现场结构类型，支架应采用角钢或槽钢制作。应采用“一”字型、“L”型、“T”字型等型式。 （2） 支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm。 （3）型钢的煨弯可使用油压煨弯器用模具顶制。 （4） 支架钻孔 应用台 钻或手 电钻钻孔 ，不得 用气焊割孔 ，孔 径 不得 大于固 定螺 栓 直 径 2 ㎜。 （5）螺 杆 套 丝 ，应用套 丝 机 或套 丝 板 加工。 3.3.2 支架的安装 (1) 封闭插接母线的拐 弯处以 及与 箱（盘 ）连 接处必须加支架。直 段插接母线支架的距 离 不应大于 2m。 (2) 埋 注 支架用水 泥 砂 浆 ，灰 砂 比 1：3。425 号及其以 ...
