射频基础知识

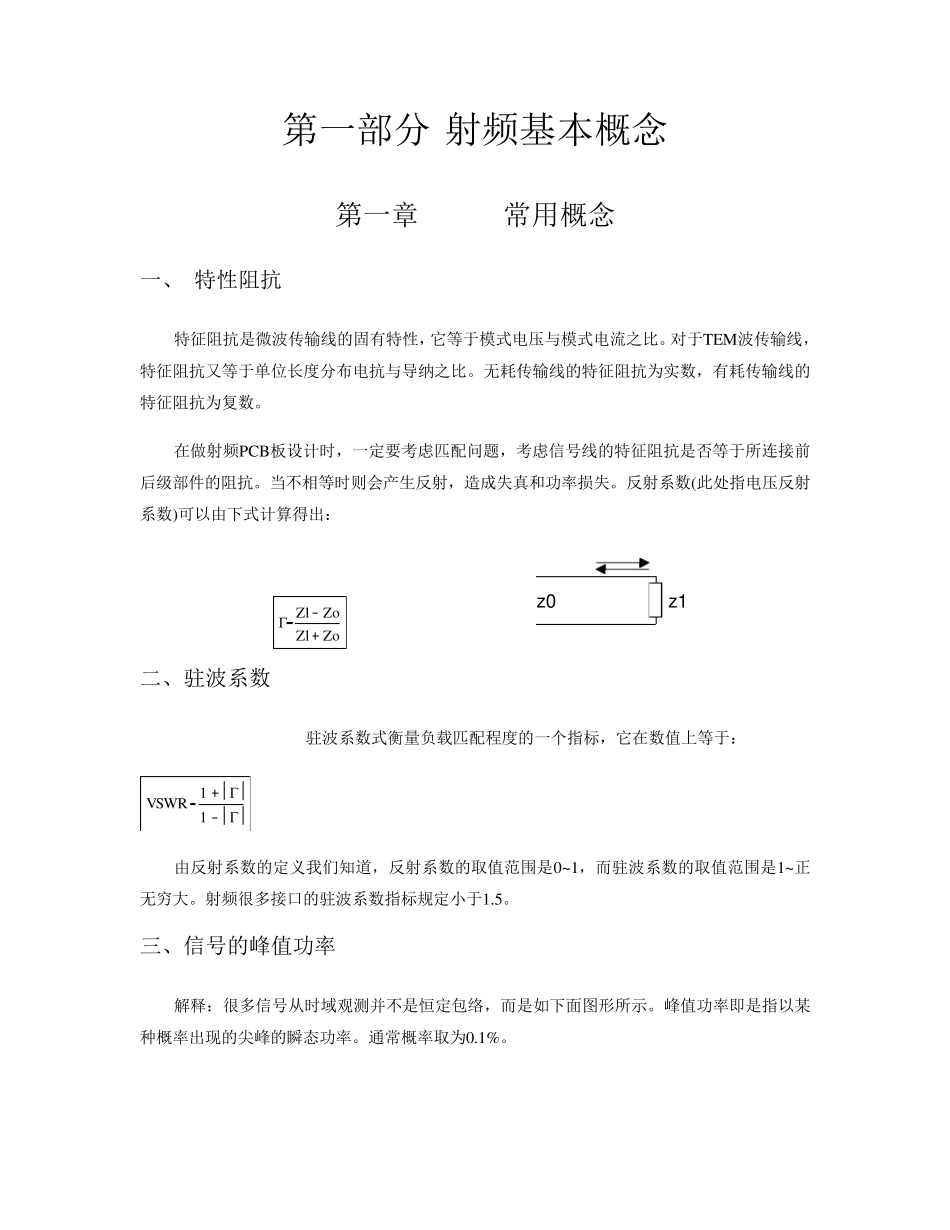

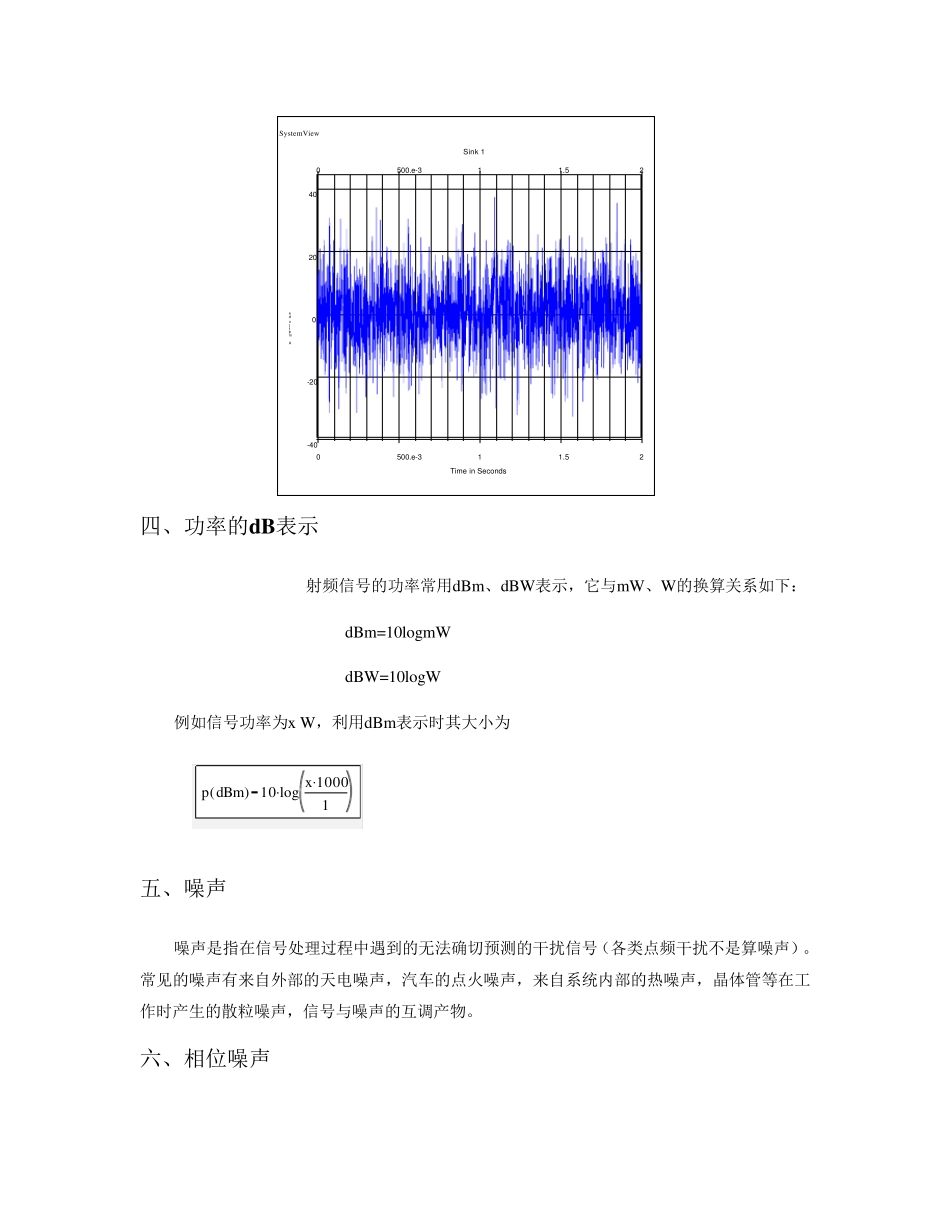

第一部分 射频基本概念 第一章 常用概念 一、 特性阻抗 特征阻抗是微波传输线的固有特性，它等于模式电压与模式电流之比。对于TEM波传输线，特征阻抗又等于单位长度分布电抗与导纳之比。无耗传输线的特征阻抗为实数，有耗传输线的特征阻抗为复数。 在做射频PCB板设计时，一定要考虑匹配问题，考虑信号线的特征阻抗是否等于所连接前后级部件的阻抗。当不相等时则会产生反射，造成失真和功率损失。反射系数(此处指电压反射系数)可以由下式计算得出：  ZlZoZlZoz1z0 二、驻波系数 驻波系数式衡量负载匹配程度的一个指标，它在数值上等于： VSWR 11 由反射系数的定义我们知道，反射系数的取值范围是0~1，而驻波系数的取值范围是1~正无穷大。射频很多接口的驻波系数指标规定小于1.5。 三、信号的峰值功率 解释：很多信号从时域观测并不是恒定包络，而是如下面图形所示。峰值功率即是指以某种概率出现的尖峰的瞬态功率。通常概率取为0.1%。 SystemView00500.e-3500.e-3111.51.522-40-2002040AmplitudeTime in SecondsSink 1 四、功率的dB表示 射频信号的功率常用dBm、dBW表示，它与mW、W的换算关系如下： dBm=10logmW dBW=10logW 例如信号功率为x W，利用dBm表示时其大小为 五、噪声 噪声是指在信号处理过程中遇到的无法确切预测的干扰信号（各类点频干扰不是算噪声）。常见的噪声有来自外部的天电噪声，汽车的点火噪声，来自系统内部的热噪声，晶体管等在工作时产生的散粒噪声，信号与噪声的互调产物。 六、相位噪声 p dBm() 10 log x10001 相位噪声是用来衡量本振等单音信号频谱纯度的一个指标，在时域表现为信号过零点的抖动。理想的单音信号，在频域应为一脉冲，而实际的单音总有一定的频谱宽度，如下页所示。一般的本振信号可以认为是随机过程对单音调相的过程，因此信号所具有的边带信号被称为相位噪声。相位噪声在频域的可以这样定量描述：偏离中心频率多少Hz处，单位带宽内的功率与总信号功率相比。 例如晶体的相位噪声可以这样描述： 偏离中心频率 10Hz 100Hz 1KHz 10KHz 单边相噪 -120dBc/Hz -130dBc/Hz -140dBc/Hz -150dBc/Hz 七、噪声系数 噪声系数是用来衡量射频部件对小信号的处理能力，通常这样定义：单元输入信噪比除输出信噪比，如下图： Si、NiSO、NOSiNiSoNo 对于线性单元，不会产生信号与噪声的互调产物及信号的失真，这时噪声系数可以用下式表示： Pn o 表示输出噪...
