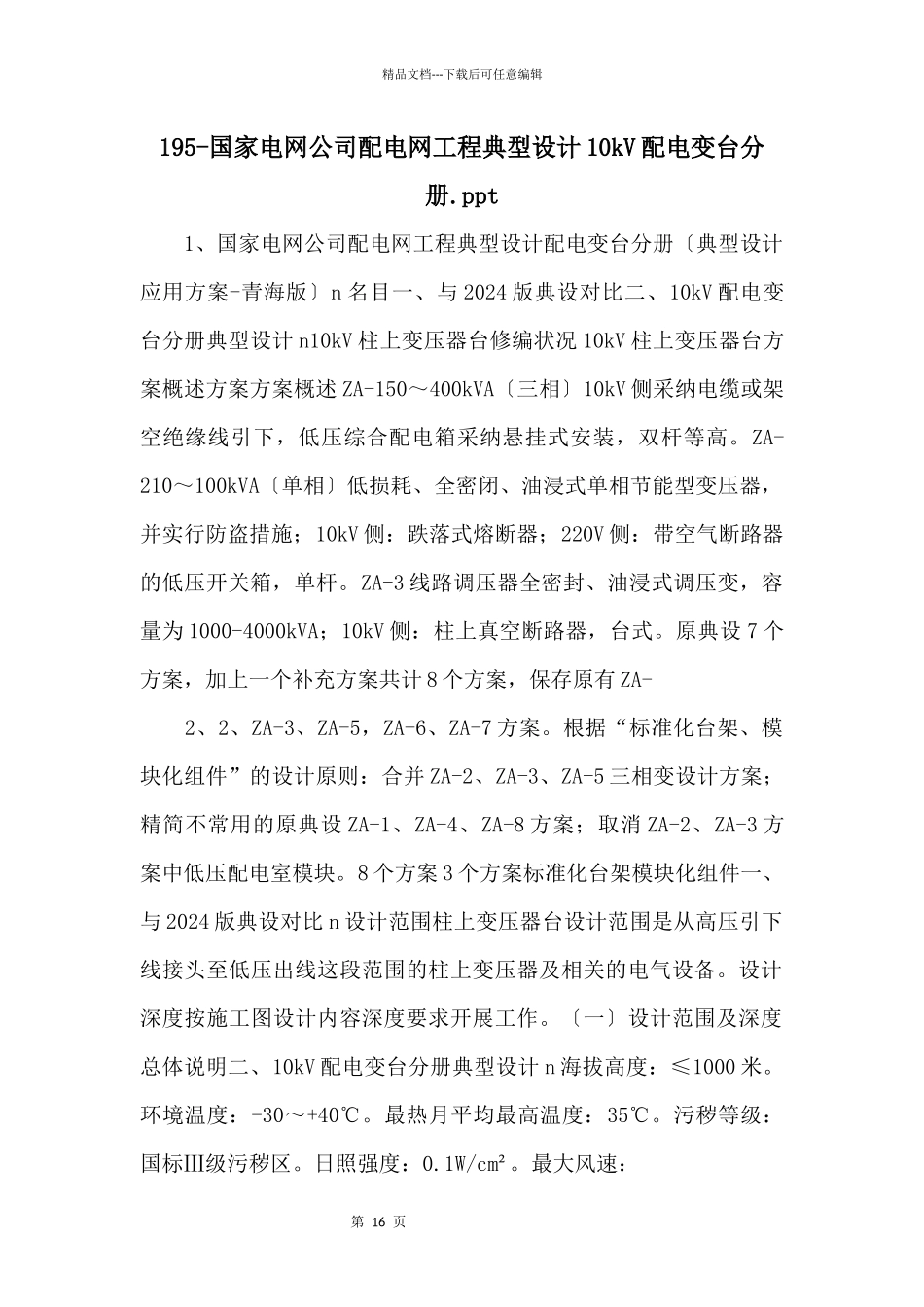

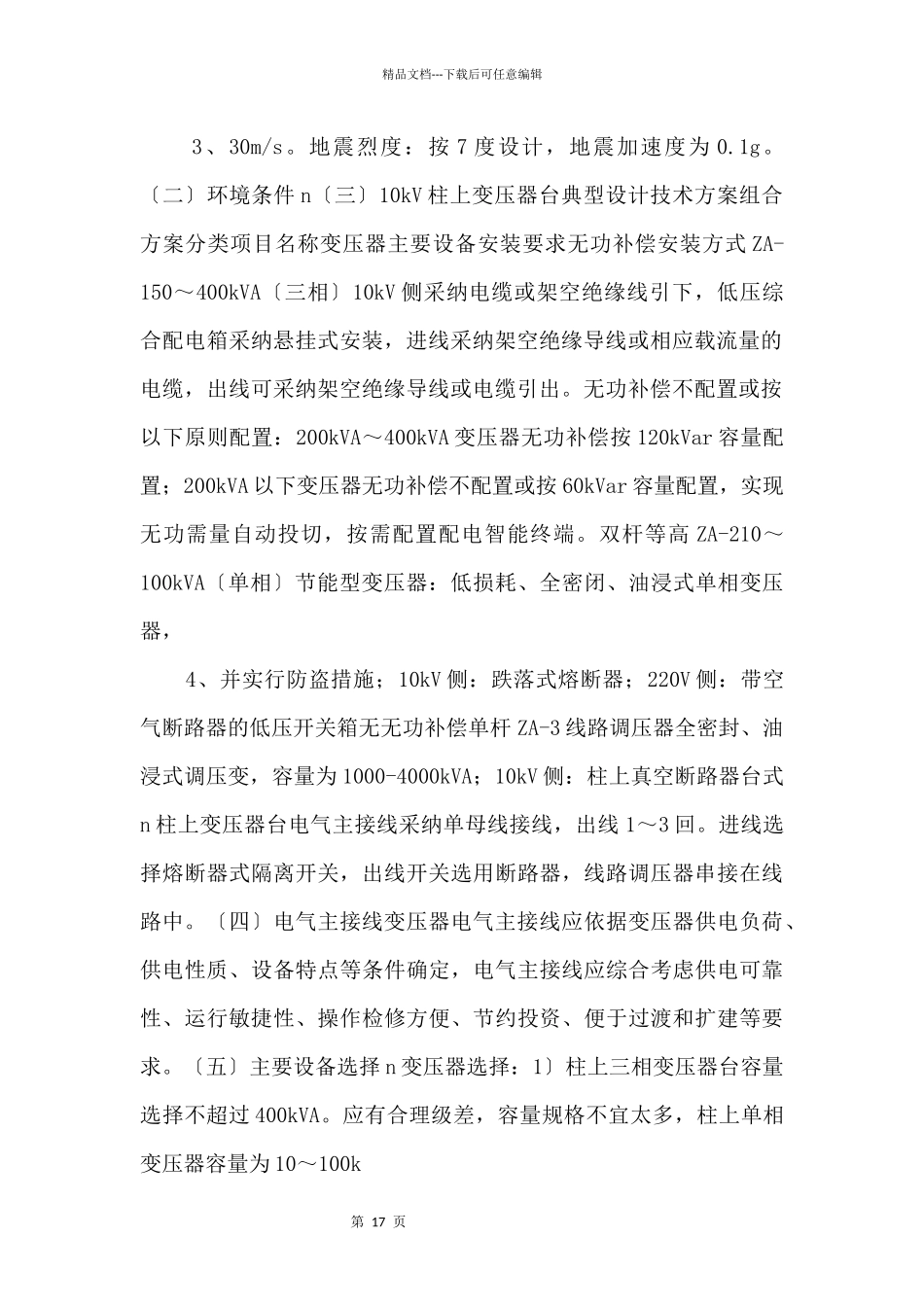

第 16 页精品文档---下载后可任意编辑195-国家电网公司配电网工程典型设计 10kV 配电变台分册.ppt 1、国家电网公司配电网工程典型设计配电变台分册〔典型设计应用方案-青海版〕n 名目一、与 2024 版典设对比二、10kV 配电变台分册典型设计 n10kV 柱上变压器台修编状况 10kV 柱上变压器台方案概述方案方案概述 ZA-150～400kVA〔三相〕10kV 侧采纳电缆或架空绝缘线引下，低压综合配电箱采纳悬挂式安装，双杆等高。ZA-210～100kVA〔单相〕低损耗、全密闭、油浸式单相节能型变压器，并实行防盗措施；10kV 侧：跌落式熔断器；220V 侧：带空气断路器的低压开关箱，单杆。ZA-3 线路调压器全密封、油浸式调压变，容量为 1000-4000kVA；10kV 侧：柱上真空断路器，台式。原典设 7 个方案，加上一个补充方案共计 8 个方案，保存原有 ZA- 2、2、ZA-3、ZA-5，ZA-6、ZA-7 方案。根据“标准化台架、模块化组件”的设计原则：合并 ZA-2、ZA-3、ZA-5 三相变设计方案；精简不常用的原典设 ZA-1、ZA-4、ZA-8 方案；取消 ZA-2、ZA-3 方案中低压配电室模块。8 个方案 3 个方案标准化台架模块化组件一、与 2024 版典设对比 n 设计范围柱上变压器台设计范围是从高压引下线接头至低压出线这段范围的柱上变压器及相关的电气设备。设计深度按施工图设计内容深度要求开展工作。〔一〕设计范围及深度总体说明二、10kV 配电变台分册典型设计 n 海拔高度：≤1000 米。环境温度：-30～+40℃。最热月平均最高温度：35℃。污秽等级：国标Ⅲ级污秽区。日照强度：0.1W/cm²。最大风速： 第 17 页精品文档---下载后可任意编辑 3、30m/s。地震烈度：按 7 度设计，地震加速度为 0.1g。〔二〕环境条件 n〔三〕10kV 柱上变压器台典型设计技术方案组合方案分类项目名称变压器主要设备安装要求无功补偿安装方式 ZA-150～400kVA〔三相〕10kV 侧采纳电缆或架空绝缘线引下，低压综合配电箱采纳悬挂式安装，进线采纳架空绝缘导线或相应载流量的电缆，出线可采纳架空绝缘导线或电缆引出。无功补偿不配置或按以下原则配置：200kVA～400kVA 变压器无功补偿按 120kVar 容量配置；200kVA 以下变压器无功补偿不配置或按 60kVar 容量配置，实现无功需量自动投切，按需配置配电智能终端。双杆等高 ZA-210～100kVA〔单相〕节能型变压器：低损耗、全密闭、油浸式单相变压器， 4、并实行防盗措施；10kV 侧：跌落式熔断器；220V 侧：带空气...
