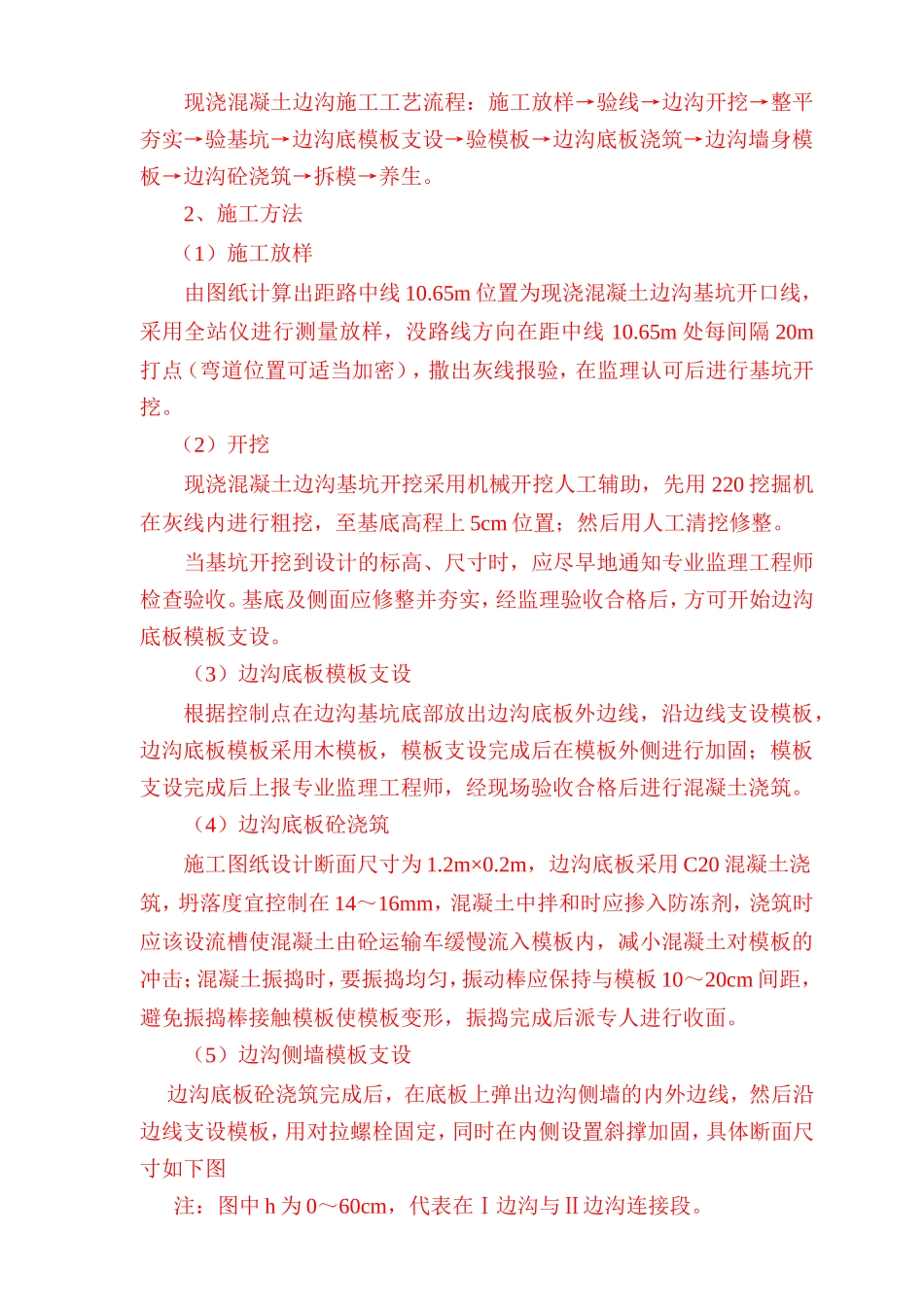

排水工程施工技术方案一、工程概况本工程为G107京深线安阳境改线工程，路基防护排水主要工程量有：土质边沟16.93km、现浇混凝土边沟5.38km、预制钢筋混凝土盖板5.38km、预制构件72m3、边沟涵？m、浆砌片石急流槽182m3；以上工程于2011年11月5日开始施工，至2012年3月31日结束。二、施工准备1、人员配置序号工种人数备注1技术负责人12现场管理人员43技术人员24模板工246混凝土工127普工4892、机械设备配置序号机械名称型号数量备注1挖掘机2204台2振捣棒504套3模板150m4砼运输车3台5运输车4台6发电机小型2台7电夯4台三、主要施工工艺（一）现浇混凝土边沟施工1、现浇混凝土边沟的施工流程现浇混凝土边沟施工工艺流程：施工放样→验线→边沟开挖→整平夯实→验基坑→边沟底模板支设→验模板→边沟底板浇筑→边沟墙身模板→边沟砼浇筑→拆模→养生。2、施工方法（1）施工放样由图纸计算出距路中线10.65m位置为现浇混凝土边沟基坑开口线，采用全站仪进行测量放样，没路线方向在距中线10.65m处每间隔20m打点（弯道位置可适当加密），撒出灰线报验，在监理认可后进行基坑开挖。（2）开挖现浇混凝土边沟基坑开挖采用机械开挖人工辅助，先用220挖掘机在灰线内进行粗挖，至基底高程上5cm位置；然后用人工清挖修整。当基坑开挖到设计的标高、尺寸时，应尽早地通知专业监理工程师检查验收。基底及侧面应修整并夯实，经监理验收合格后，方可开始边沟底板模板支设。（3）边沟底板模板支设根据控制点在边沟基坑底部放出边沟底板外边线，沿边线支设模板，边沟底板模板采用木模板，模板支设完成后在模板外侧进行加固；模板支设完成后上报专业监理工程师，经现场验收合格后进行混凝土浇筑。（4）边沟底板砼浇筑施工图纸设计断面尺寸为1.2m×0.2m，边沟底板采用C20混凝土浇筑，坍落度宜控制在14～16mm，混凝土中拌和时应掺入防冻剂，浇筑时应该设流槽使混凝土由砼运输车缓慢流入模板内，减小混凝土对模板的冲击；混凝土振捣时，要振捣均匀，振动棒应保持与模板10～20cm间距，避免振捣棒接触模板使模板变形，振捣完成后派专人进行收面。（5）边沟侧墙模板支设边沟底板砼浇筑完成后，在底板上弹出边沟侧墙的内外边线，然后沿边线支设模板，用对拉螺栓固定，同时在内侧设置斜撑加固，具体断面尺寸如下图注：图中h为0～60cm，代表在Ⅰ边沟与Ⅱ边沟连接段。（6）边沟侧墙砼浇筑边沟底板采用C20混凝土浇筑，混凝土中拌和时应掺入防冻剂，坍落度宜控制在14～16mm，具体尺寸见上图，浇筑时应该设流槽使混凝土由砼运输车缓慢流入模板内，减小混凝土对模板的冲击；混凝土振捣时，要振捣均匀，严禁漏振过振现象，振动棒不宜距模板太近，避免振捣棒接触模板使模板变形，振捣完成后派专人对侧墙顶进行收面。（7）折模养生由于气温较低，在边沟混凝土浇筑施工完成应立即用毡布进行覆盖，在第2天后即可拆除模板进行养生，养生采用毡布和土工布覆盖养生；一般养生周期为7天后。（二）预制钢筋混凝土盖板本工程共有钢筋混凝土盖板5380m，计划2011年9月5日开始预制至2011年12月31日结束。1、施工流程2、施工方法（1）钢筋制作与绑扎钢筋制作按照施工图纸设计下料，φ10单根长105cm、Ф14单根长10193201660+h预制C30钢筋砼盖板802020C20砼C20砼201860+h8802020预制C30钢筋砼盖板现浇C30砼Ⅰ边沟Ⅱ边沟钢筋混凝土预制盖板模板支设混凝土浇筑拆模养生112cm，两端弯起；下料完成后运至现场进行钢筋网片绑扎，盖板下底保护层为4cm，用塑料垫块或预制垫块进行趁垫，两侧保护层为5cm厚。（2）模板支设模板支设分两种情况，平交道口所用盖板两端不留泄水孔采用Ⅱ边沟盖板，断面尺寸18cm×100cm，模板采用木模板，每20cm设一立桩固定；过村路段盖板采用边沟Ⅰ型，断面尺寸16cm×100cm，模板采用木模板，每20cm设一立桩固定；具体见下图：（3）混凝土浇筑在预制盖板混凝土设计强度为C30，混凝土中拌和时应掺入防冻剂，坍落度宜控制在14～16mm，浇筑前应向总监办报验，钢筋、模板经专业监理工程师验收，且合格后进行混凝土浇筑；浇筑时应先把模板内清扫干净，砼运输车到现场后直接卸入模板内，模板内多/缺部分，用人工进行减/添，然...
