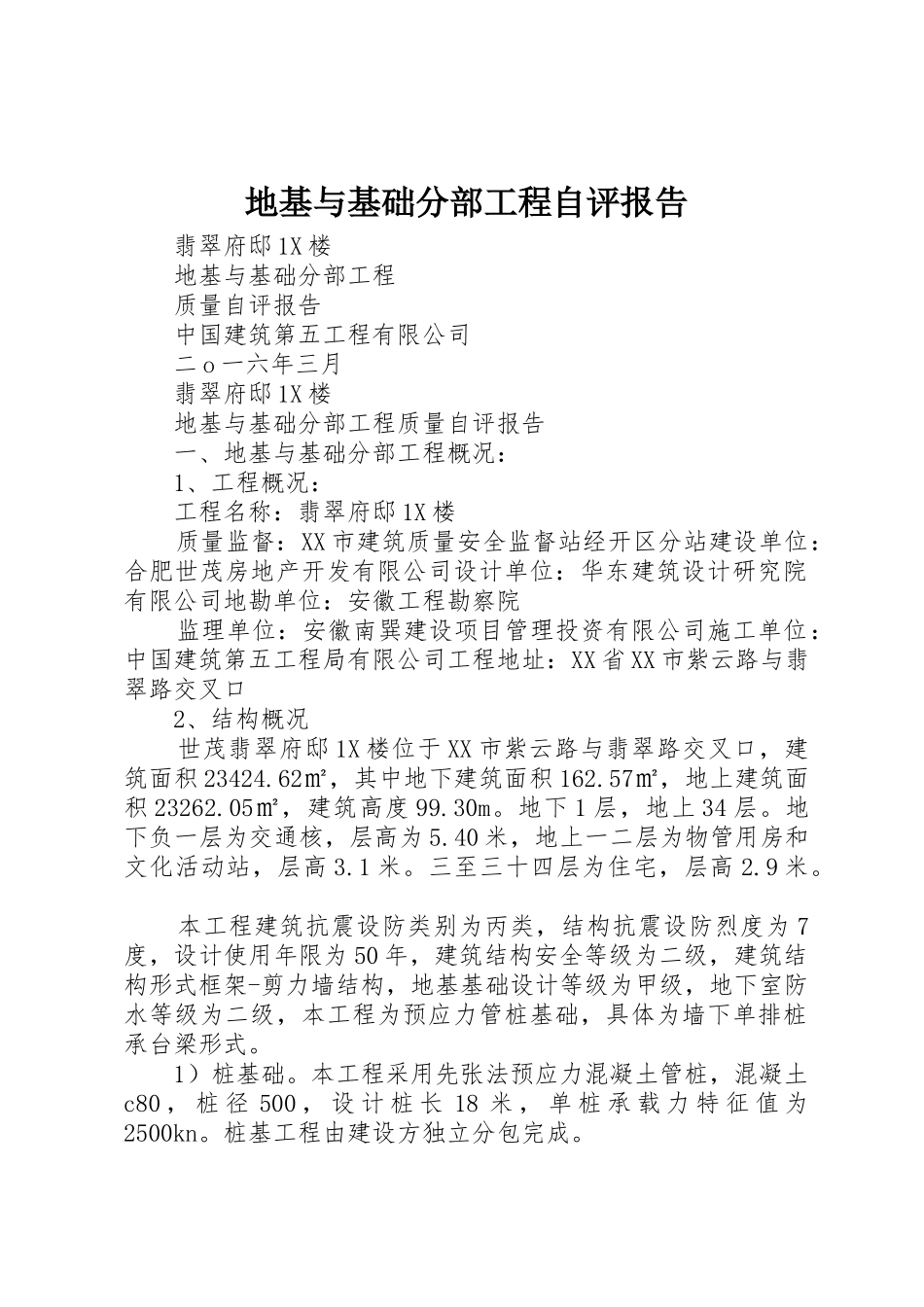

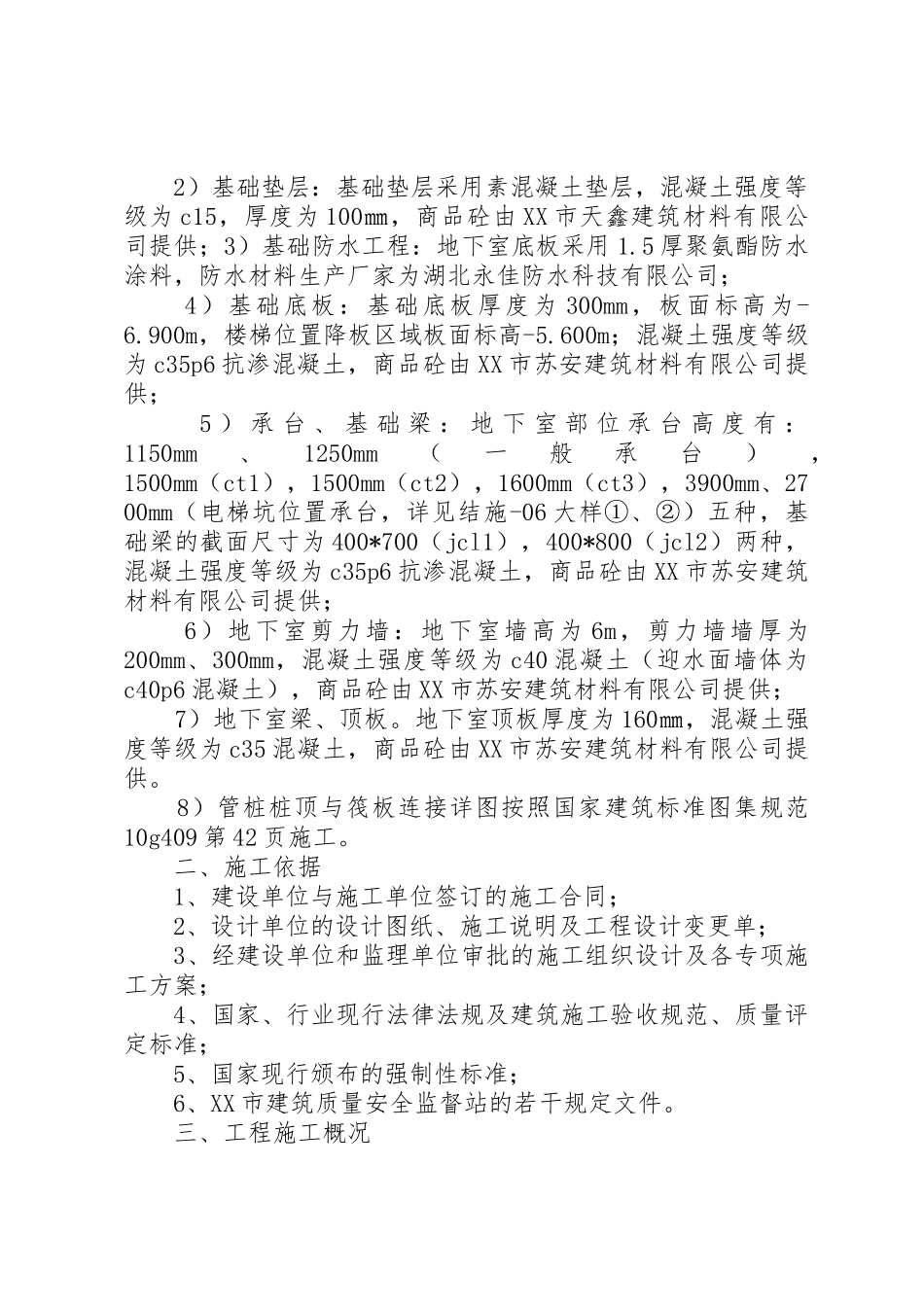

地基与基础分部工程自评报告 翡翠府邸 1X 楼 地基与基础分部工程 质量自评报告 中国建筑第五工程有限公司 二 o 一六年三月 翡翠府邸 1X 楼 地基与基础分部工程质量自评报告 一、地基与基础分部工程概况: 1、工程概况: 工程名称:翡翠府邸 1X 楼 质量监督:XX 市建筑质量安全监督站经开区分站建设单位:合肥世茂房地产开发有限公司设计单位:华东建筑设计研究院有限公司地勘单位:安徽工程勘察院 监理单位:安徽南巽建设项目管理投资有限公司施工单位:中国建筑第五工程局有限公司工程地址:XX 省 XX 市紫云路与翡翠路交叉口 2、结构概况 世茂翡翠府邸 1X 楼位于 XX 市紫云路与翡翠路交叉口,建筑面积 23424.62㎡,其中地下建筑面积 162.57㎡,地上建筑面积 23262.05㎡,建筑高度 99.30m。地下 1 层,地上 34 层。地下负一层为交通核,层高为 5.40 米,地上一二层为物管用房和文化活动站,层高 3.1 米。三至三十四层为住宅,层高 2.9 米。 本工程建筑抗震设防类别为丙类,结构抗震设防烈度为 7度,设计使用年限为 50 年,建筑结构安全等级为二级,建筑结构形式框架-剪力墙结构,地基基础设计等级为甲级,地下室防水等级为二级,本工程为预应力管桩基础,具体为墙下单排桩承台梁形式。 1)桩基础。本工程采用先张法预应力混凝土管桩,混凝土c80 , 桩 径 500 , 设 计 桩 长 18 米 , 单 桩 承 载 力 特 征 值 为2500kn。桩基工程由建设方独立分包完成。 2)基础垫层:基础垫层采用素混凝土垫层,混凝土强度等级为 c15,厚度为 100㎜,商品砼由 XX 市天鑫建筑材料有限公司提供;3)基础防水工程:地下室底板采用 1.5 厚聚氨酯防水涂料,防水材料生产厂家为湖北永佳防水科技有限公司; 4)基础底板:基础底板厚度为 300mm,板面标高为-6.900m,楼梯位置降板区域板面标高-5.600m;混凝土强度等级为 c35p6 抗渗混凝土,商品砼由 XX 市苏安建筑材料有限公司提供; 5 ) 承 台 、 基 础 梁 : 地 下 室 部 位 承 台 高 度 有 :1150mm、1250mm(一般承台),1500mm(ct1),1500mm(ct2),1600mm(ct3),3900mm、2700mm(电梯坑位置承台,详见结施-06 大样①、②)五种,基础梁的截面尺寸为 400*700(jcl1),400*800(jcl2)两种,混凝土强度等级为 c35p6 抗渗混凝土,商品砼由 XX 市苏安建筑材料有限公司提供; 6)地下室剪力墙:...
