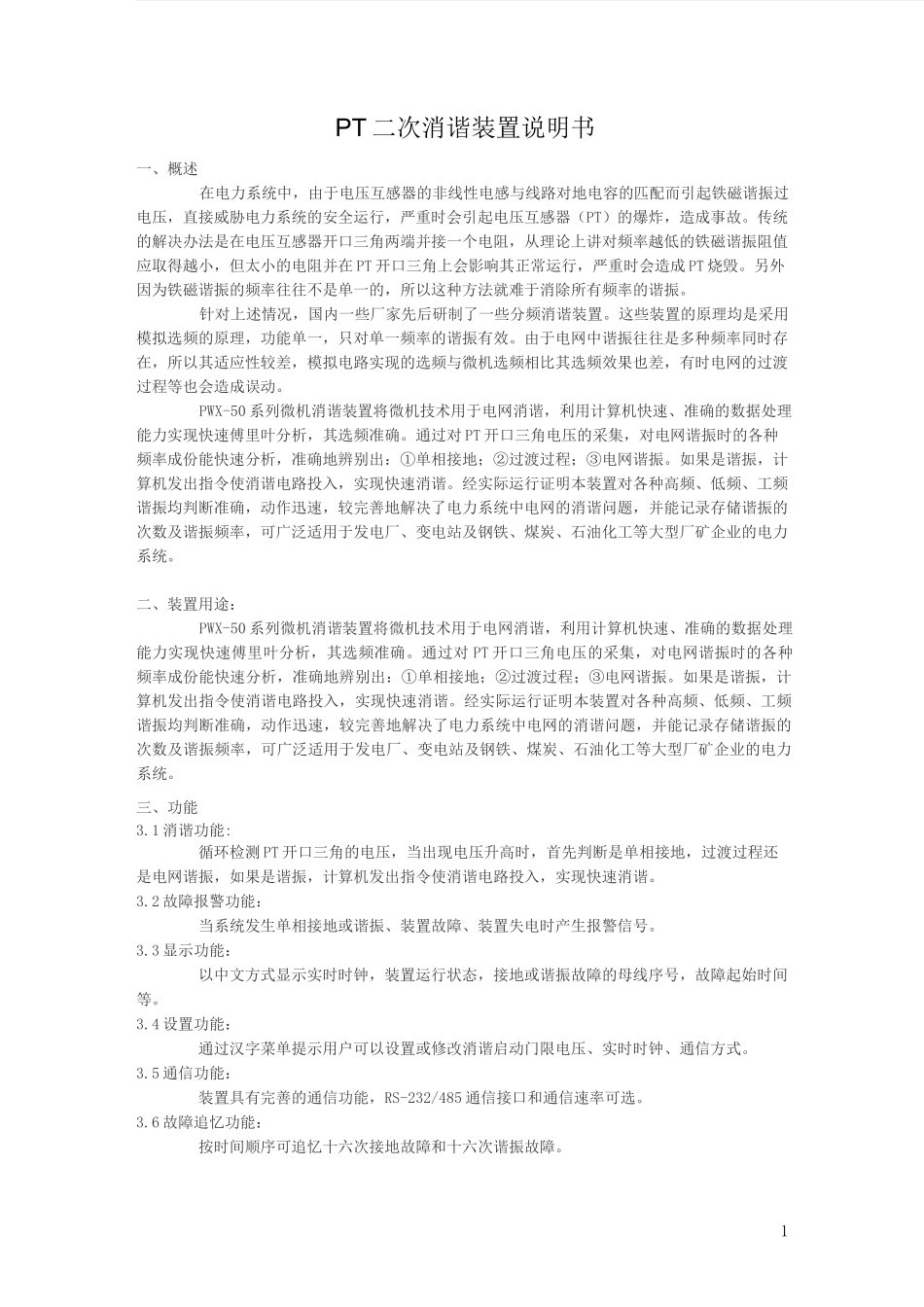

1PT 二次消谐装置说明书一、概述在电力系统中，由于电压互感器的非线性电感与线路对地电容的匹配而引起铁磁谐振过电压，直接威胁电力系统的安全运行，严重时会引起电压互感器（PT）的爆炸，造成事故。传统的解决办法是在电压互感器开口三角两端并接一个电阻，从理论上讲对频率越低的铁磁谐振阻值应取得越小，但太小的电阻并在 PT 开口三角上会影响其正常运行，严重时会造成 PT 烧毁。另外因为铁磁谐振的频率往往不是单一的，所以这种方法就难于消除所有频率的谐振。针对上述情况，国内一些厂家先后研制了一些分频消谐装置。这些装置的原理均是采用模拟选频的原理，功能单一，只对单一频率的谐振有效。由于电网中谐振往往是多种频率同时存在，所以其适应性较差，模拟电路实现的选频与微机选频相比其选频效果也差，有时电网的过渡过程等也会造成误动。PWX-50 系列微机消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。通过对 PT 开口三角电压的采集，对电网谐振时的各种频率成份能快速分析，准确地辨别出：①单相接地；②过渡过程；③电网谐振。如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。经实际运行证明本装置对各种高频、低频、工频谐振均判断准确，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录存储谐振的次数及谐振频率，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。二、装置用途：PWX-50 系列微机消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。通过对 PT 开口三角电压的采集，对电网谐振时的各种频率成份能快速分析，准确地辨别出：①单相接地；②过渡过程；③电网谐振。如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。经实际运行证明本装置对各种高频、低频、工频谐振均判断准确，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录存储谐振的次数及谐振频率，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。三、功能3.1 消谐功能:循环检测 PT 开口三角的电压，当出现电压升高时，首先判断是单相接地，过渡过程还是电网谐振，如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。3.2 故障报警功能：当系统发生单相接地或谐振、装置故障、装置失电时产生报警信号。3.3 显示功能：以中文方...
