自动喷淋系统工作原理及原理图

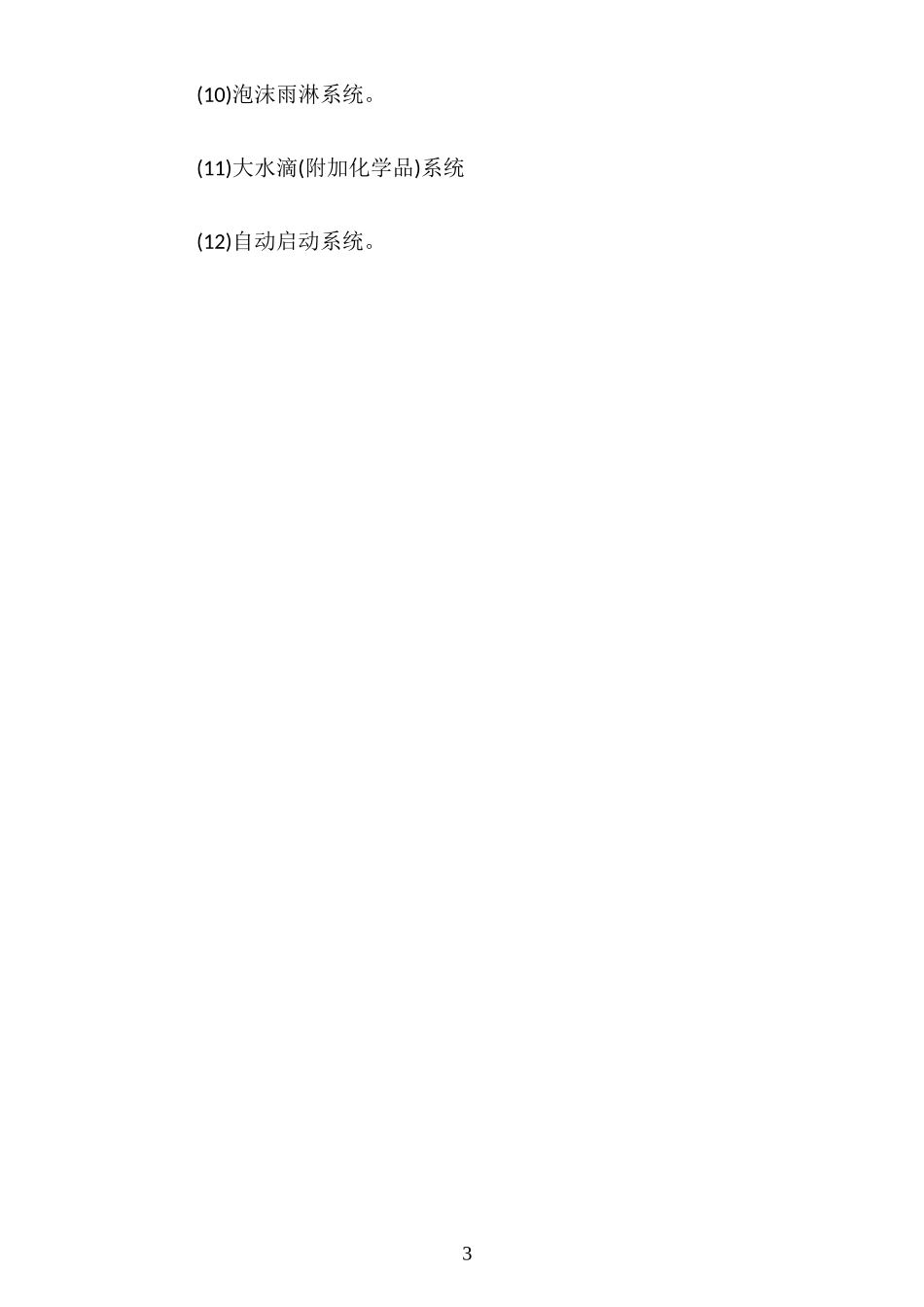

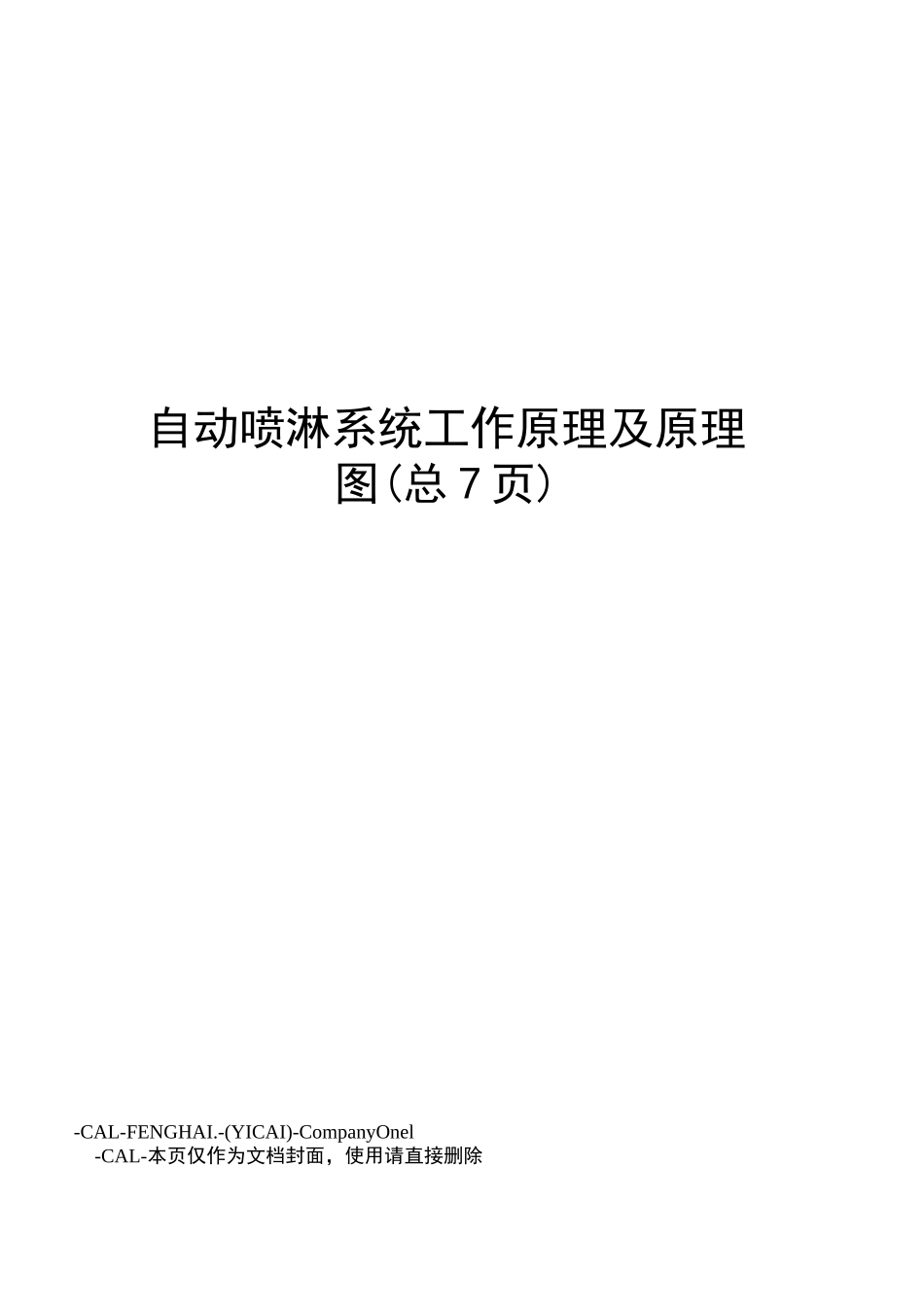

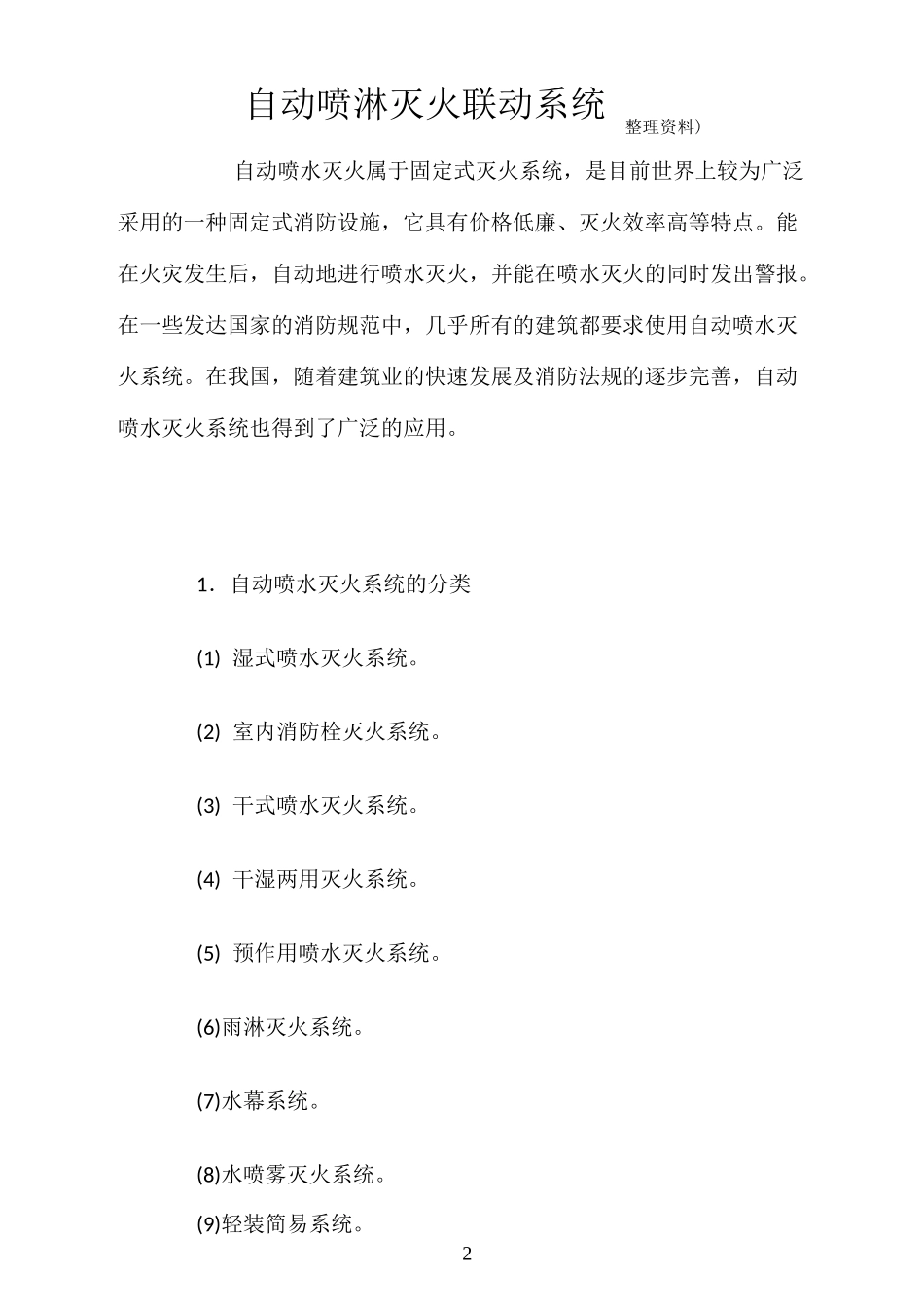

自动喷淋系统工作原理及原理图(总 7 页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除2自动喷水灭火属于固定式灭火系统，是目前世界上较为广泛采用的一种固定式消防设施，它具有价格低廉、灭火效率高等特点。能在火灾发生后，自动地进行喷水灭火，并能在喷水灭火的同时发出警报。在一些发达国家的消防规范中，几乎所有的建筑都要求使用自动喷水灭火系统。在我国，随着建筑业的快速发展及消防法规的逐步完善，自动喷水灭火系统也得到了广泛的应用。1．自动喷水灭火系统的分类(1) 湿式喷水灭火系统。(2) 室内消防栓灭火系统。(3) 干式喷水灭火系统。(4) 干湿两用灭火系统。(5) 预作用喷水灭火系统。(6)雨淋灭火系统。(7)水幕系统。(8)水喷雾灭火系统。(9)轻装简易系统。自动喷淋灭火联动系统整理资料)3(10)泡沫雨淋系统。(11)大水滴(附加化学品)系统(12)自动启动系统。3(下面以湿式喷水灭火系统为例，介绍其结构组成及工作原理。)2．湿式自动喷水灭火系统的主要部件(1) 水箱：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水。(2) 水力警铃：用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中，是自动喷水灭火系统中的重要部件。当火灾发生时，由报警阀流出带有一定压力的水驱动水力警铃报警。警铃流量等于或大于一个喷头的流量时立即动作。(3) 湿式报警阀：安装在总供水干管上，连接供水设备和配水管网，一般采用止面阀的形式。当管网中有喷头喷水时，就破坏了阀门上下的平衡压力，使阀板开启接通水源和管网。同时部分水流通过阀座上的环形槽，经信号管道送至水力警铃，发出音响报警信号。(4) 消防水泵结合器：用于给消防车提供供水口。(5) 火灾收信机(消防控制中心)：在控制室内安装，用于接收系统传来的电信号及发出控制指令。(6) 压力罐(未设置)：用于自动启动4消防水泵。当管网中的水压过低时，与压力罐连接的压力开关发出信号给控制箱，控制箱接到信号后发出指令启动消防泵给管网增压。当管网水压达到设定值后消防水泵停止供水。(7) 消防水泵：给消防管网中补水用。(8) 闭式喷头：可分为易溶金属式、双金属片式和玻璃球式三种，其中以玻璃球式应用最多；正常情况下，喷头处于封闭状态。当有火灾发生且温度达到动作值时喷头开启喷水灭火。(9) 水流指示器：其动作原理是，当水流指示器感应到水流动时，其电触点动作，接通延时电路(延时 20~30s)。延时时间到后，通过...
