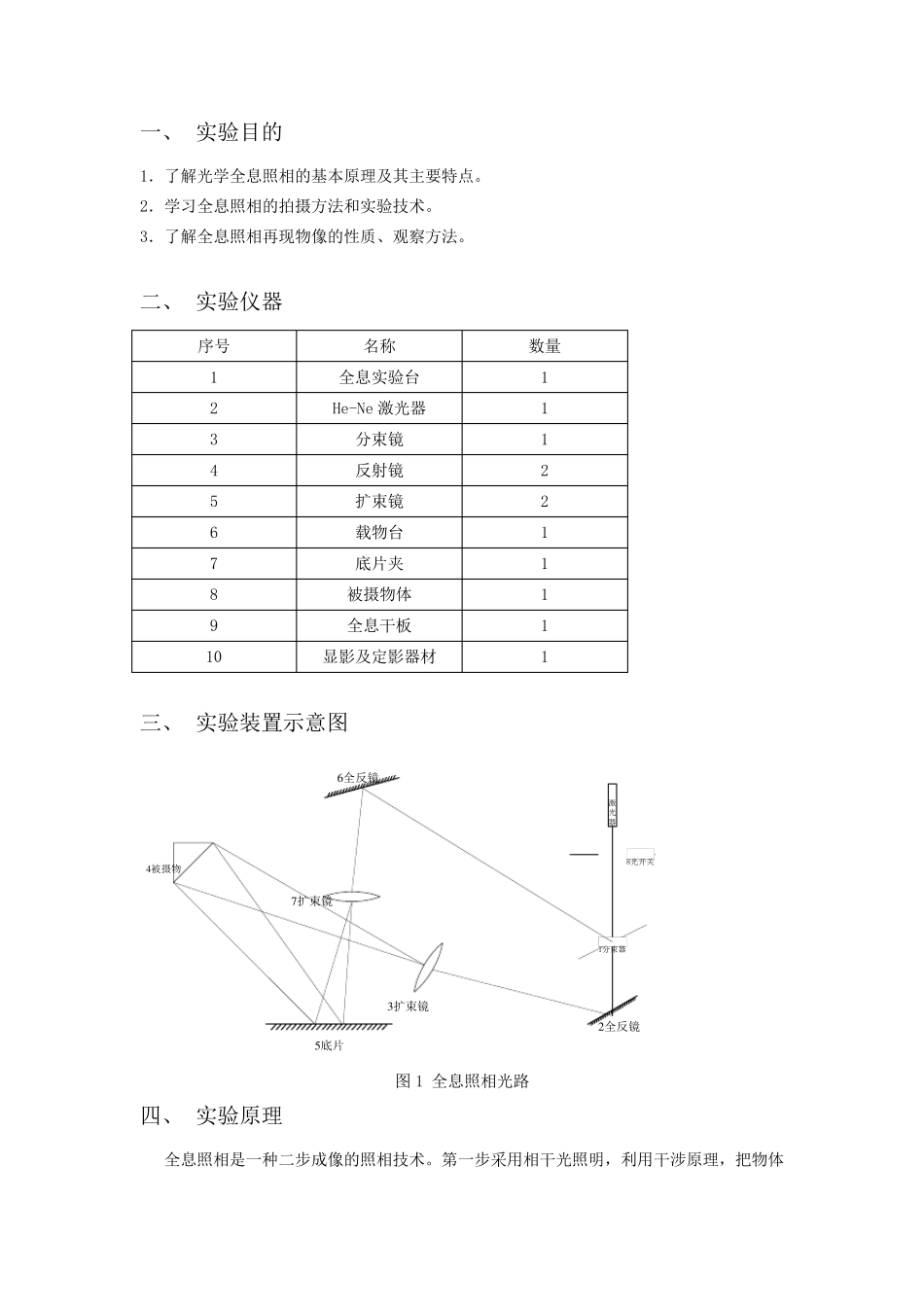

物 理 与 光 电 工 程 学 院 光 电 信 息 技 术 实 验 报 告 姓名：*** 学号：*********** 班级：光信息科学与技术专业 2011 级2 班 实验名称：全息照相实验 任课教师：*** 一、 实验目的 1．了解光学全息照相的基本原理及其主要特点。 2．学习全息照相的拍摄方法和实验技术。 3．了解全息照相再现物像的性质、观察方法。 二、 实验仪器 序号 名称 数量 1 全息实验台 1 2 He-Ne 激光器 1 3 分束镜 1 4 反射镜 2 5 扩束镜 2 6 载物台 1 7 底片夹 1 8 被摄物体 1 9 全息干板 1 10 显影及定影器材 1 三、 实验装置示意图 8光开关激光器6全反镜2全反镜1分束器7扩束镜3扩束镜5底片4被摄物 图 1 全息照相光路 四、 实验原理 全息照相是一种二步成像的照相技术。第一步采用相干光照明，利用干涉原理，把物体在感光材料（全息干版）处的光波波前纪录下来，称为全息图。第二步利用衍射原理，按一定条件用光照射全息图，原先被纪录的物体光波的波前，就会重新激活出来在全息图后继续传播，就像原物仍在原位发出的一样。需要注意的是我们看到的“物”并不是实际物体，而是与原物完全相同的一个三维像。 1．全息照相的纪录——光的干涉 由光的波动理论知道，光波是电磁波。一列单色波可表示为： 2cos(t)rxA （1） 式中，A 为振幅，ω 为圆频率，λ 为波长，φ 为波源的初相位。 一个实际物体发射或反射的光波比较复杂，但是一般可以看成是由许多不同频率的单色光波的叠加： 12cos(t)niiiiirxA （2） 因此，任何一定频率的光波都包含着振幅（A）和位相（ωt+φ-2πr/λ）两大信息。 全息照相的一种实验装置的光路如图（1）所示。激光器射出的激光束通过分光板分成两束，一束经透镜扩束后照射到被摄物体上，再经物体表面反射(或透射)后照射到感光底 片 (全息干版)上，这 部 分光叫 物光。另 一束经反射镜改 变 光路，再由透镜扩大后直 接 投 射到全息干版上，这 部 分光称为参 考 光。由于 激光是相干光，物光和参 考 光在全息底 片 上叠加，形 成干涉条纹 。因为从 被摄物体上各 点 反射出来的物光，在振幅上和相位上都不相同，所以底 片上各 处的干涉条纹 也 不相同。强 度 不同使 条纹 明 暗 程 度 不同，相位不同使 条纹 的密 度 、 形 状不同。因此，被摄物体反射光中的全部 信息...
