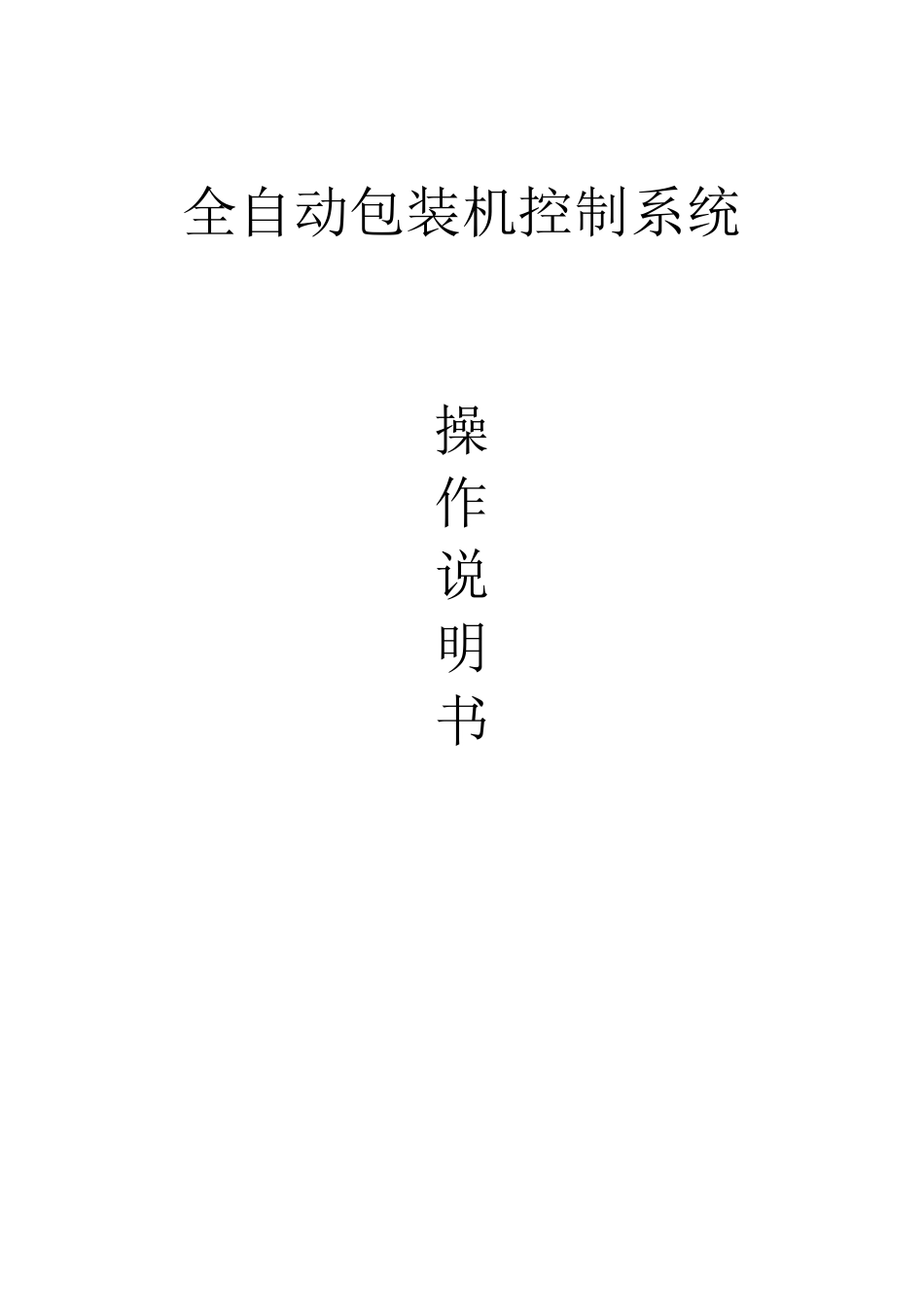

全自动包装机控制系统

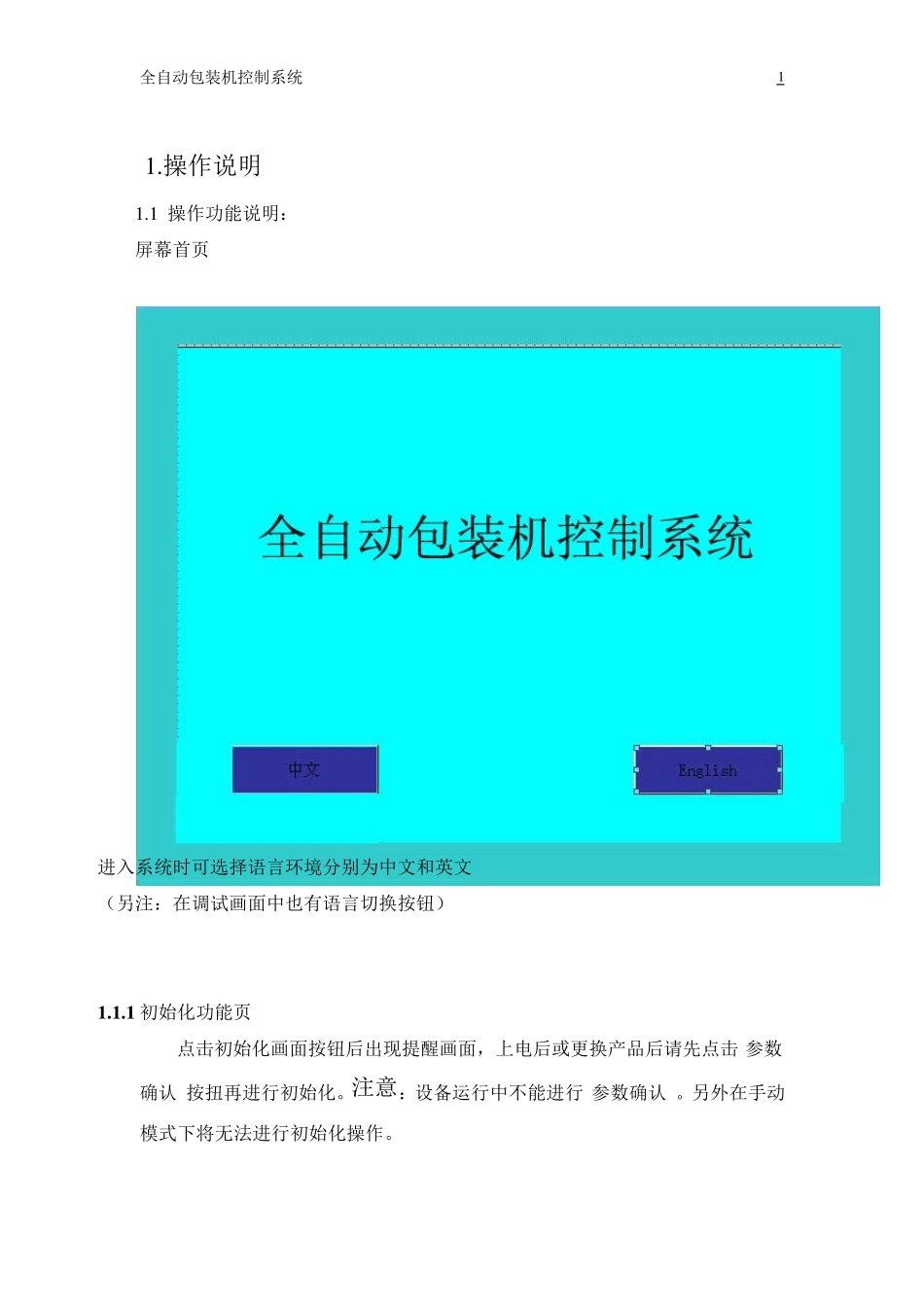

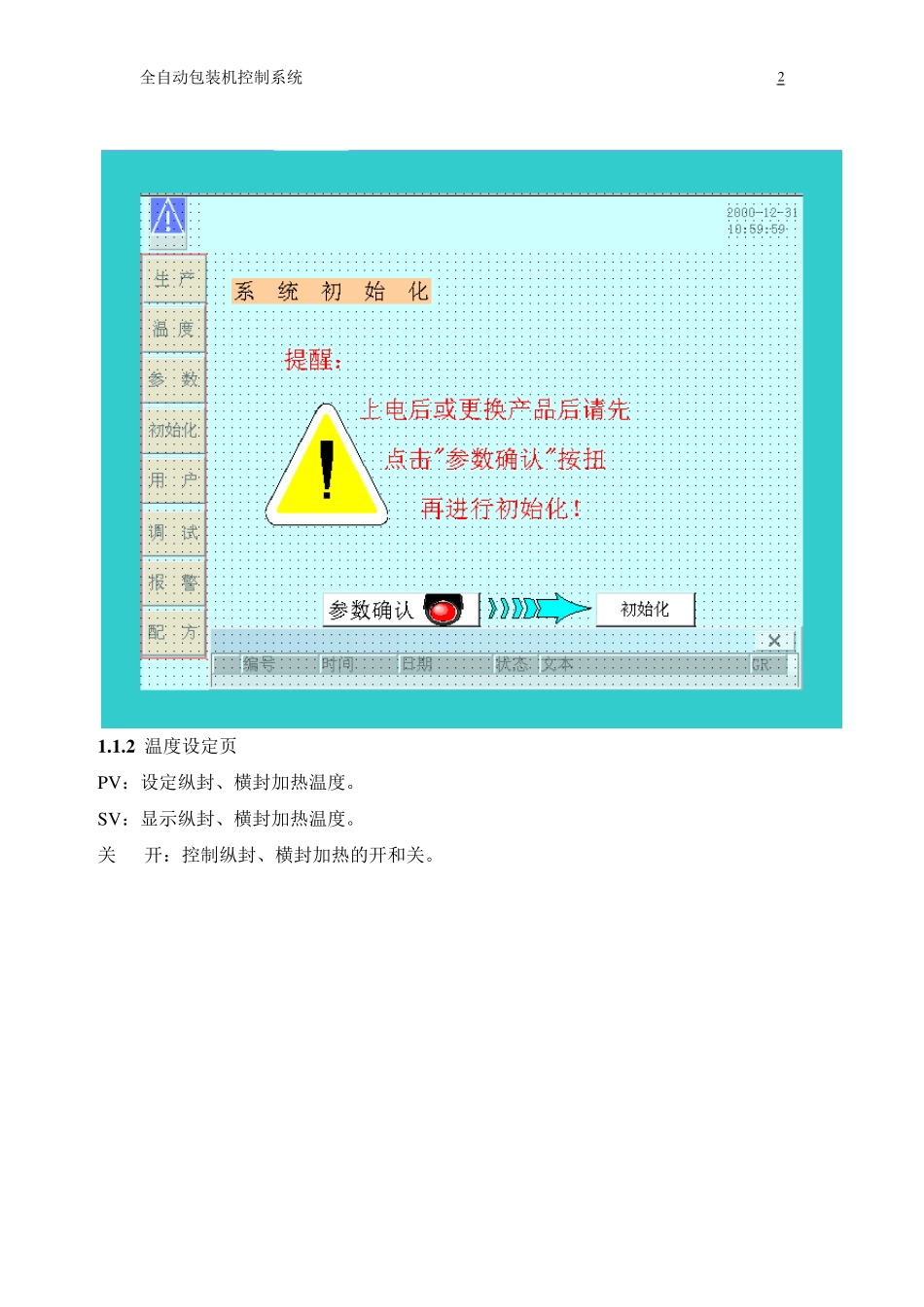

全自动包装机控制系统 操 作 说 明 书 全自动包装机控制系统V1.0 1 1 .操作说明 1 .1 操作功能说明： 屏幕首页 进入系统时可选择语言环境分别为中文和英文 （另注：在调试画面中也有语言切换按钮） 1 .1 .1 初始化功能页 点击初始化画面按钮后出现提醒画面，上电后或更换产品后请先点击"参数确认"按扭再进行初始化。注意：设备运行中不能进行"参数确认"。另外在手动模式下将无法进行初始化操作。 全自动包装机控制系统V1.0 2 1 .1 .2 温度设定页 PV ：设定纵封、横封加热温度。 SV ：显示纵封、横封加热温度。 关 开：控制纵封、横封加热的开和关。 全自动包装机控制系统V1.0 3 1 .1 .3 生产设定页 包装速度：包装机运行速度，单位为包/分。注意：当运行中更改完运行速度后需再次按下启动按钮。 包装长度：每包膜长，可实时更改。 吸气频率：用于调节吸气电机转速。 生产数量：生产计数，每生产一包便计数一包。 运行状态：包装机运行状态是停止还是运行。 连接状态：触摸屏与D 425 通讯连接状态。如显示未连接则可能出现乱码。 膜零位：设定切刀切膜时色标位置。 后追、前追：改变膜零位时追踪方向和追踪量。 吹气开关：吹气阀启停开关。 吸气开关：吸气电机启停开关。 计数清零：生产数量归零。 报警复位：每次机器报警故障解决后，机器恢复正常后必须按下报警复位按钮。 全自动包装机控制系统V1.0 4 横封1PV ：设定横封1 加热温度。 横封1SV ：显示横封1 加热温度。 横封2PV ：设定横封2 加热温度。 横封2SV ：显示横封2 加热温度。 纵封1PV ：设定纵封1 加热温度。 纵封1SV ：显示纵封1 加热温度。 纵封2PV ：设定纵封2 加热温度。 纵封2SV ：显示纵封2 加热温度。 当有故障报警发生时在屏幕下方的设备示意图上会显示故障发生点。同时会有报警窗口弹出。 当急停按下，饼高保护，无膜故障，机罩1、2 打开，电机故障发生时设备会立即停机。当膜发生跑偏时仅出现报警提示并不停机。 1 .1 .4 参数设定页 输入机节数：送料输入机两拨叉间链条节数。 全自动包装机控制系统V1.0 5 输入机零位：送料输入机链条原点零位。 推料机节数：推料机间隔间的链条节数。 推料机零位：推料机链条原点零位。 追踪 长度：设定色标追踪范围。 追踪 速度：设定色标追踪速度。 膜 零 位：设定横切刀切膜色标位置。 夹运 节数：带拨叉夹运链条节数。 夹运 形式...
