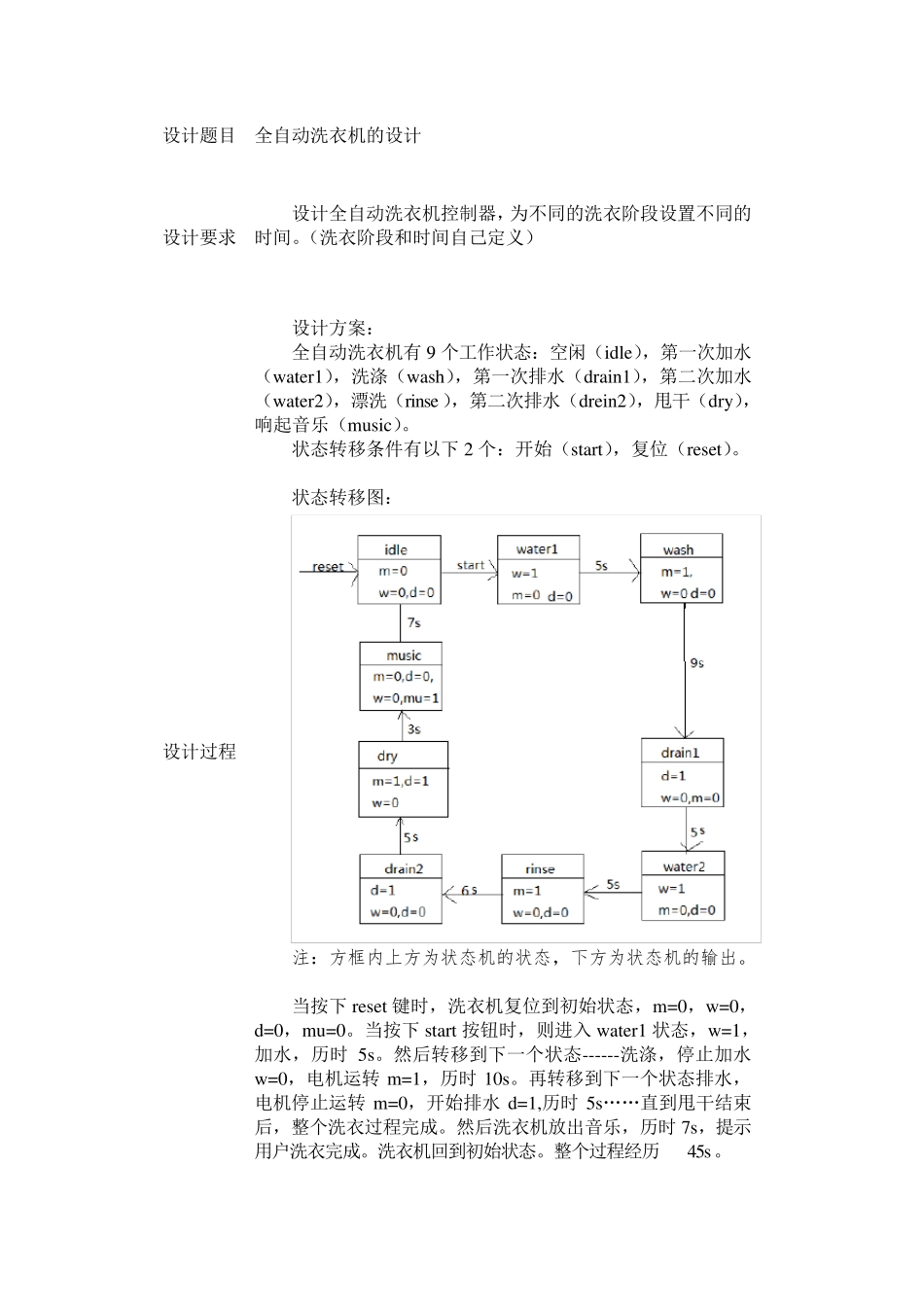

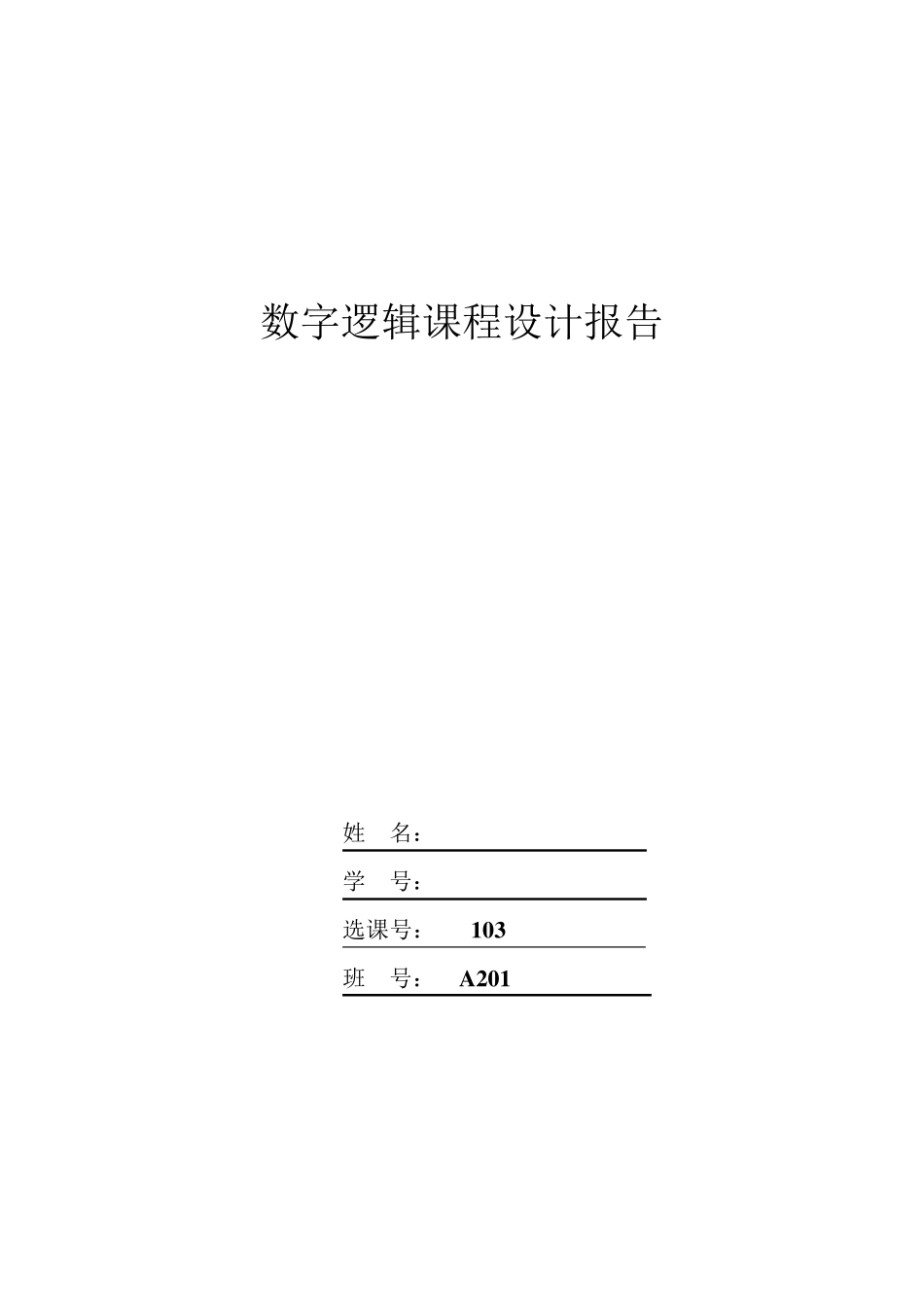

数字逻辑课程设计报告 姓 名： 学 号： 选课号： 103 班 号： A 201 设计题目 全自动洗衣机的设计 设计要求 设计全自动洗衣机控制器，为不同的洗衣阶段设置不同的时间。（洗衣阶段和时间自己定义） 设计过程 设计方案： 全自动洗衣机有9 个工作状态：空闲（idle），第一次加水（water1），洗涤（wash），第一次排水（drain1），第二次加水（water2），漂洗（rinse ），第二次排水（drein2），甩干（dry），响起音乐（music）。 状态转移条件有以下2 个：开始（start），复位（reset）。 状态转移图： 注：方框内上方为状态机的状态，下方为状态机的输出。 当按下reset 键时，洗衣机复位到初始状态，m=0，w=0，d=0，mu=0。当按下start 按钮时，则进入water1 状态，w=1，加水，历时5s。然后转移到下一个状态------洗涤，停止加水w=0，电机运转m=1，历时10s。再转移到下一个状态排水，电机停止运转m=0，开始排水d=1,历时5s……直到甩干结束后，整个洗衣过程完成。然后洗衣机放出音乐，历时7s，提示用户洗衣完成。洗衣机回到初始状态。整个过程经历45s。 源程序： module wash_machine(count,clk,reset,start,w,m,d,mu,state); input clk,reset,start; output w,m,d,mu,state; output [3:0]count; reg[3:0] count; parameter idle=0,water1=1,wash=2,drain1=3,water2=4,rinse=5,drain2=6,dry=7,music=8; reg w,m,d,mu; reg [3:0] state; always @(posedge clk) begin if(reset) begin w<=0;m<=0;d<=0;mu<=0; state<=idle; end case(state) idle: if(start) begin w<=1;m<=0;d<=0;mu<=0; state<=water1; end water1: if(count==4) //the time of water is 5s begin count<=1'd0; w<=0;m<=1;d<=0;mu<=0; state<=wash; end else begin count<=count+1; end wash: if(count==9) //the time of wash is 10s begin count<=1'd0; w <=0;m<=0;d<=1;mu<=0; state<=drain1; end else begin count<=count+1; end drain1: if(count==4) //the time of drain is 5s begin count<=1'd0; w <=1;m<=0;d<=0;;mu<=0; state<=w ater2; end else begin count<=count+1; end w ater2: if(count==4) //the time of w ater is 5s begin count<=1'd0; w <=0;m<=1;d<=0;mu<=0; state<=rinse; end else begin count<=count+1; end rin...
