全面图解路由器接口及连接(图)

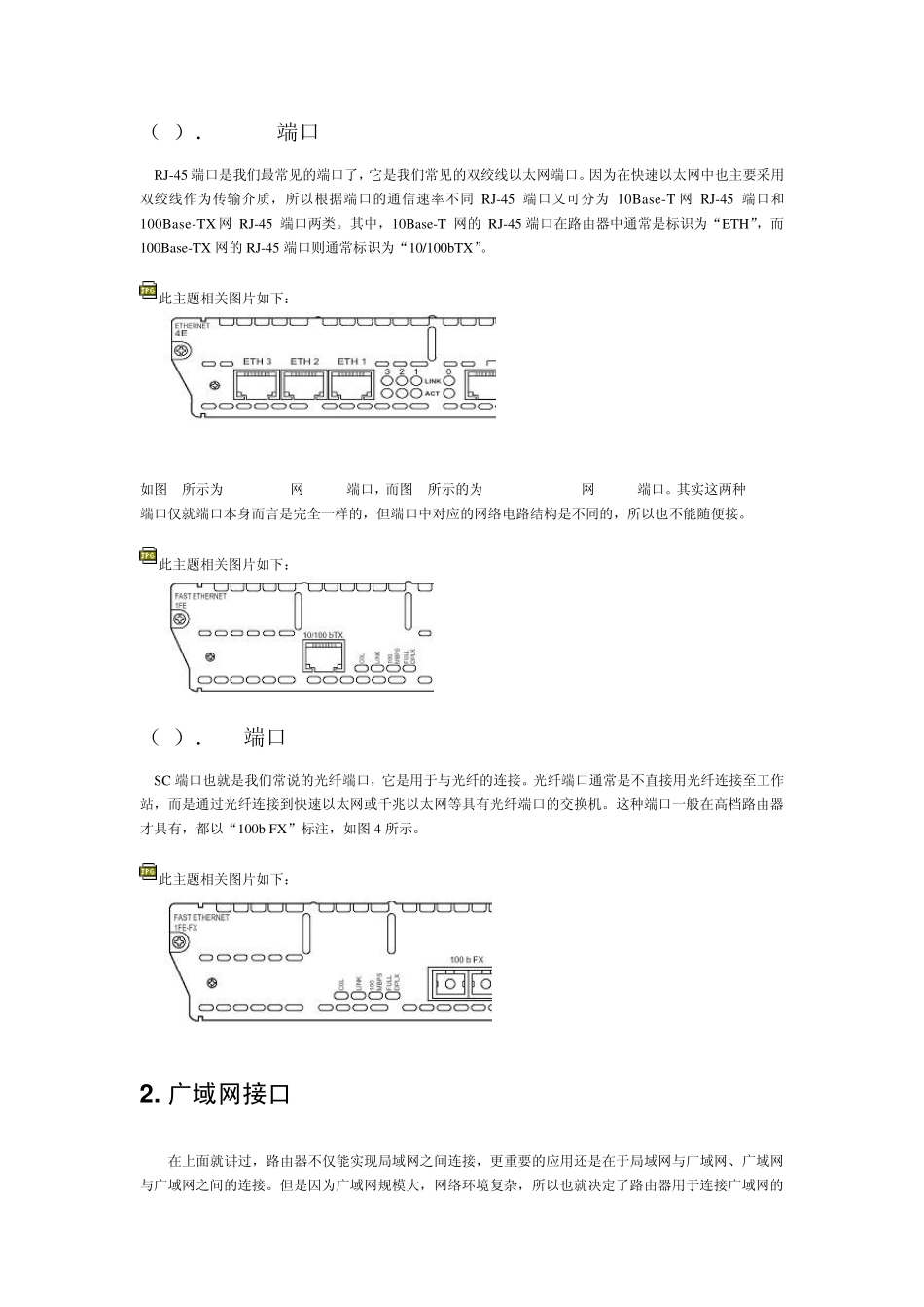

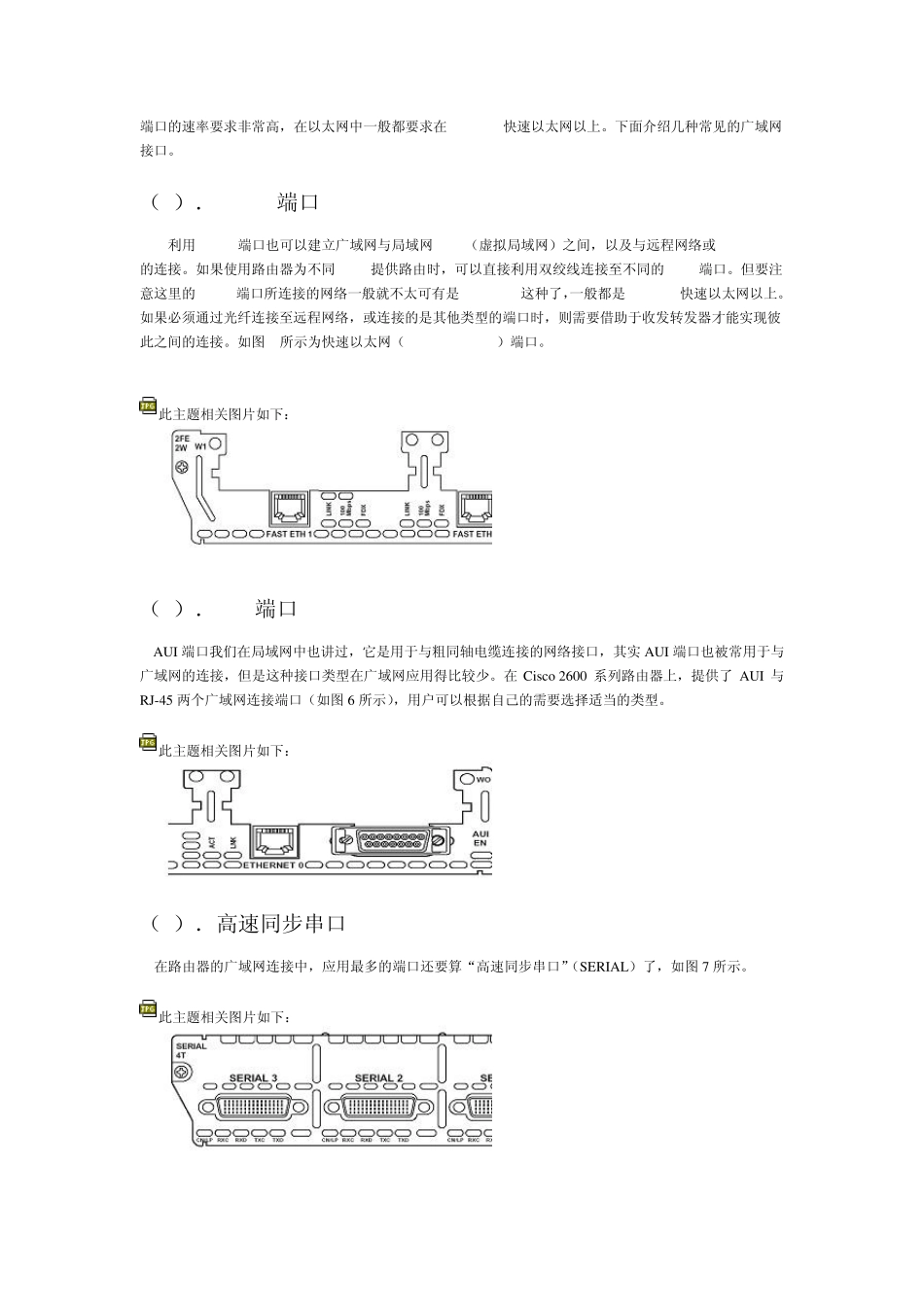

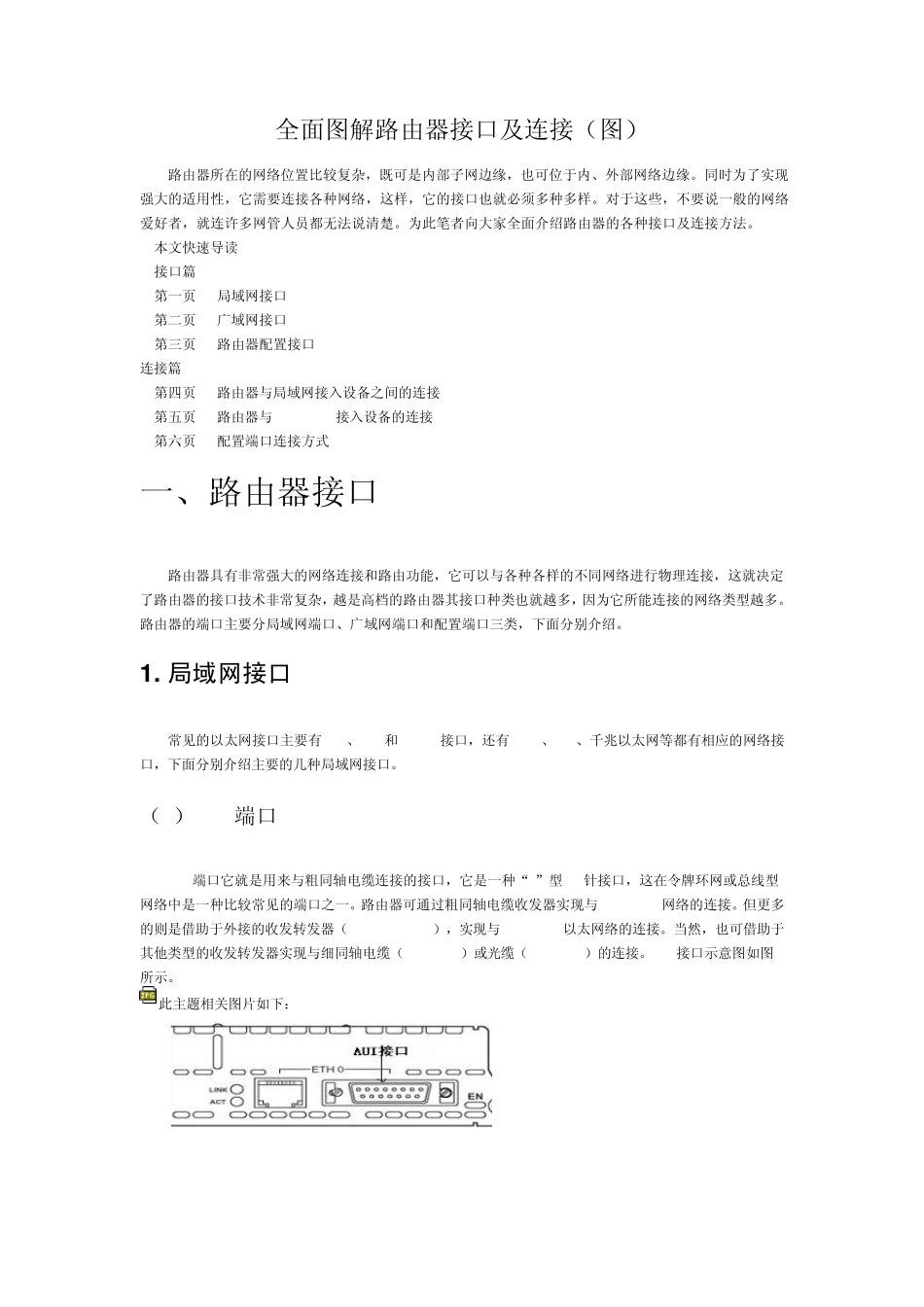

全面图解路由器接口及连接（图） 路由器所在的网络位置比较复杂，既可是内部子网边缘，也可位于内、外部网络边缘。同时为了实现强大的适用性，它需要连接各种网络，这样，它的接口也就必须多种多样。对于这些，不要说一般的网络爱好者，就连许多网管人员都无法说清楚。为此笔者向大家全面介绍路由器的各种接口及连接方法。 本文快速导读 接口篇 第一页 局域网接口 第二页 广域网接口 第三页 路由器配置接口 连接篇 第四页 路由器与局域网接入设备之间的连接 第五页 路由器与 Internet接入设备的连接 第六页 配置端口连接方式 一、路由器接口 路由器具有非常强大的网络连接和路由功能，它可以与各种各样的不同网络进行物理连接，这就决定了路由器的接口技术非常复杂，越是高档的路由器其接口种类也就越多，因为它所能连接的网络类型越多。路由器的端口主要分局域网端口、广域网端口和配置端口三类，下面分别介绍。 1 . 局域网接口 常见的以太网接口主要有 AUI、BNC和 RJ-45接口，还有 FDDI、ATM、千兆以太网等都有相应的网络接口，下面分别介绍主要的几种局域网接口。 （1） AUI端口 AUI端口它就是用来与粗同轴电缆连接的接口，它是一种“D”型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。路由器可通过粗同轴电缆收发器实现与 10Base-5网络的连接。但更多的则是借助于外接的收发转发器（AUI-to-RJ-45），实现与 10Base-T以太网络的连接。当然，也可借助于其他类型的收发转发器实现与细同轴电缆（10Base-2）或光缆（10Base-F）的连接。AUI接口示意图如图 1所示。 此主题相关图片如下： （2）．RJ-45端口 RJ-45 端口是我们最常见的端口了，它是我们常见的双绞线以太网端口。因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45 端口又可分为10Base-T 网RJ-45 端口和100Base-TX 网RJ-45 端口两类。其中，10Base-T 网的RJ-45 端口在路由器中通常是标识为“ETH”，而100Base-TX 网的RJ-45 端口则通常标识为“10/100bTX”。 此主题相关图片如下： 如图 2所示为10Base-T 网RJ-45端口，而图 3所示的为10/100Base-TX网RJ-45端口。其实这两种 RJ-45端口仅就端口本身而言是完全一样的，但端口中对应的网络电路结构是不同的，所以也不能随便接。 此主题相关图片如下： （3）．SC端口 SC 端口也就是我们常说的光纤端口，它是用于与光纤的连接。光纤端...
