脱戊烷塔塔盘更换施工方案

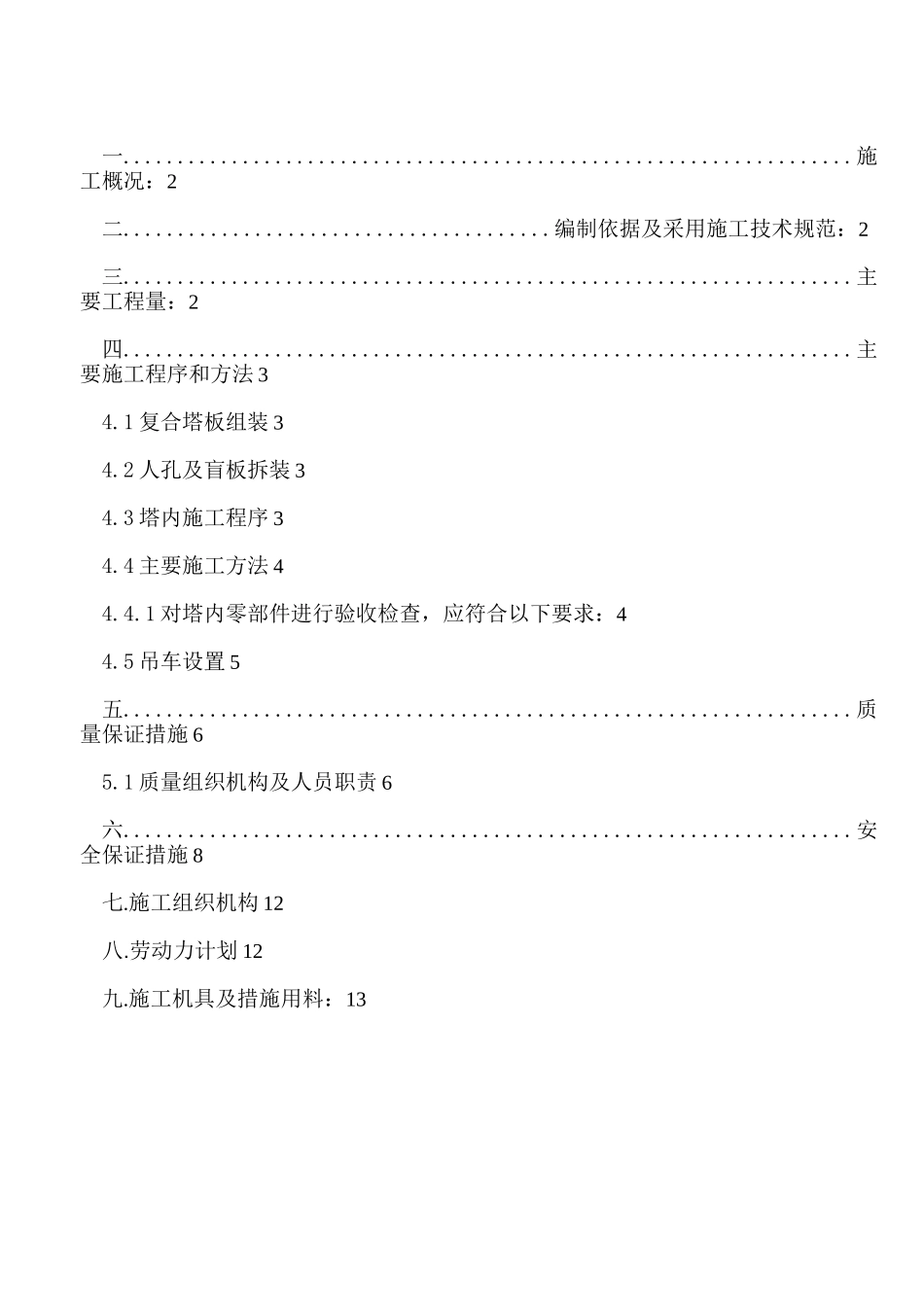

一...................................................................施工概况：2二.......................................编制依据及采用施工技术规范：2三...................................................................主要工程量：2四...................................................................主要施工程序和方法 34.1 复合塔板组装 34.2 人孔及盲板拆装 34.3 塔内施工程序 34.4 主要施工方法 44.4.1 对塔内零部件进行验收检查，应符合以下要求：44.5 吊车设置 5五...................................................................质量保证措施 65.1 质量组织机构及人员职责 6六...................................................................安全保证措施 8七.施工组织机构 12八.劳动力计划 12九.施工机具及措施用料：132一.施工概况：此次 XX 厂 XX 车间 XX 装置脱戊烷塔塔盘更换工作由 XXX 承担。主要工程量有:C-XXX 脱戊烷塔人孔拆装 3 个，倾斜长条立体复合塔盘更换 43 层，盲板拆装 7 块。大修期间由于安装工期紧，施工难度大，塔盘安装质量要求高，任务重，需 24 小时连续施工，因此抚顺项目部将精心准备、科学组织、合理安排施工力量，科学的制定施工方案，确保安全、优质完成该项工程。二.编制依据及采用施工技术规范：1.C-XXX 脱戊烷塔装配图；2. 《塔器设计技术规定》HG20652-1998；3. 《压力容器安全技术监察规程》国家质量技术监督局；4. 《化工塔类设备设计及验收规程》HGJ211；5. 《钢制压力容器》GB150-1998；6. 塔盘的安装按 JB/T1205-2001《塔盘技术条件》进行；三.主要工程量：设备名称设备位号规格塔盘层数脱戊烷塔C-XXX①2700*3641043 层1、C-XXX 脱戊烷塔① 600 人孔拆装 3 个，塔体出入口管线拆装盲板 7 块;2、C-XXX 脱戊烷塔塔盘拆装 30 吨。四.主要施工程序和方法4.1 复合塔板组装3塔板及帽罩到达现场后，应根据厂家指导对塔板及帽罩进行焊接，然后对填料与塔板及帽罩进行组装。4.2 人孔及盲板拆装4.2.1 装置停工前组织施工人员，对检修项目中的人孔及下盲板的位置螺栓注油；4.2.2 人孔拆卸后，拆下的螺栓摆放至螺栓盒中，并注油后妥善保管；4.2.3 安装盲板时使用石棉垫片，盲板使用 6=6mm 钢板切割，盲板安装时对角螺栓把紧，确保无介质泄漏。4.3 塔内施工程序塔盘板安装技术要求：塔盘板安装后，同一层塔板两...
